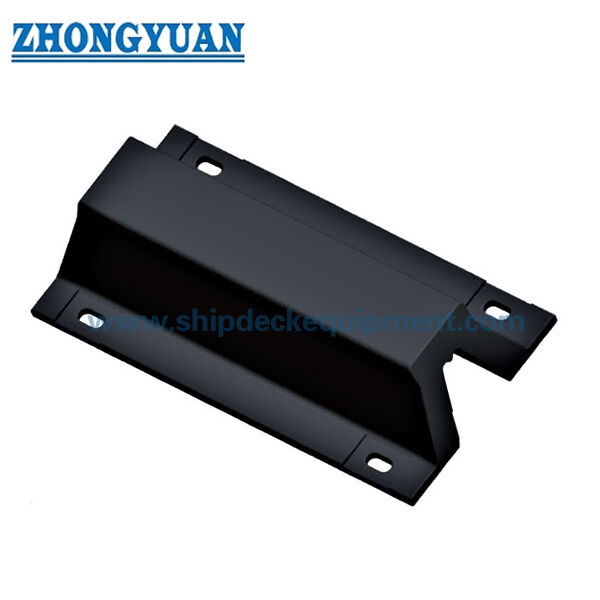

O Super Arch Rubber Fender para Portos e Terminais Marítimos é um fender de borracha marítimo fixo de uma peça, projetado para montagem direta em estruturas de cais, docas e atracadouros. Seu corpo em forma de arco comprime-se sob a carga de atracação para absorver a energia da embarcação, transmitindo a força de reação correspondente para a estrutura de suporte.

A série fornecida abrange alturas nominais de fender de 250 a 800 mm e comprimentos de unidade selecionados de 1.000 a 2.000 mm. Dois grupos de desempenho publicados estão disponíveis: HR (Alta Reação) e SR (Reação Padrão). O catálogo fornece força de reação e absorção de energia a 52,5% e 55% de compressão, permitindo que o tamanho, comprimento e grupo de desempenho do fender sejam combinados com a energia do atracadouro e os requisitos de reação permitidos.

Especificações Rápidas

• Tipo de produto: Fender marítimo de borracha fixo em forma de arco de uma peça
• Faixa de altura nominal fornecida: 250–800 mm
• Comprimentos de unidade fornecidos: 1.000–2.000 mm dependendo da altura do fender
• Grupos de desempenho publicados: HR Alta Reação | SR Reação Padrão
• Ponto de compressão publicado primário: 52,5% | referência de desempenho adicional: 55%
• Tolerância de desempenho do catálogo: ±10%
• Forma de instalação: Montagem aparafusada direta na estrutura do atracadouro com projeto de ancoragem e reforço específico do projeto.

O material da borracha é controlado para a especificação de propriedade física de fender sólido confirmada, incluindo resistência à tração ≥16 MPa, alongamento na ruptura ≥400%, dureza ≤78 Shore A e deformação permanente por compressão ≤30%, com métodos de teste ISO aplicáveis.

Configuração da Estrutura e do Sistema de Fender

Corpo de arco de borracha moldado e vulcanizado de uma peça | pés de montagem largos | face de contato de borracha direta | aberturas de fixação alongadas / posições de parafuso de acordo com a geometria fornecida | interface de ancoragem e parafuso de cabeça para a estrutura do atracadouro.

A geometria do arco fornece uma disposição compacta de montagem direta sem a necessidade de um painel frontal para a configuração padrão com face de borracha. O tamanho final da âncora, material, embutimento, distância da borda e reforço de suporte são determinados pelo desempenho do fender selecionado e pela estrutura do atracadouro específica do projeto.

Principais Especificações Técnicas:

1123.1

• 291
• Guia de Seleção e Consulta
• Passo 1 – Defina os requisitos do atracadouro e da embarcação: Forneça o tipo e a faixa de tamanho da embarcação, o arranjo do atracadouro, a energia de atracação de projeto e a força de reação permitida.
• Passo 2 – Selecione a altura, o comprimento e o grupo de desempenho do fender: Combine o envelope de energia/reação necessário usando os dados publicados de 52,5% e o grupo HR ou SR disponível.

Passo 3 – Confirme a interface estrutural: Forneça o desenho do cais/doca, a condição de suporte de concreto ou aço, o espaço de instalação disponível e o arranjo de ancoragem necessário.

Passo 4 – Confirme as condições de operação e verificação: Indique a temperatura de projeto, as suposições de ângulo/velocidade de atracação, o ITP necessário, a verificação de desempenho em escala real e o escopo da documentação.

Passo 5 – Confirme a quantidade, o destino da entrega, a data de entrega necessária e quaisquer requisitos de substituição/intercâmbio.

Principais Vantagens de Engenharia

A geometria do arco de uma peça fornece uma disposição de fender de montagem direta compacta com relativamente poucos componentes de sistema.

Múltiplos comprimentos fornecidos para a mesma altura nominal permitem que a capacidade de energia/reação seja combinada com os requisitos do atracadouro sem criar páginas de produtos finos separadas para cada comprimento.

Os grupos de desempenho HR e SR fornecem duas escolhas práticas de reação/energia dentro da mesma família dimensional.

O perfil do arco é adequado para atracadouros fixos onde componentes de cisalhamento e contato oblíquo da embarcação devem ser considerados juntamente com a carga de compressão normal.

Instalação e Interface do Sistema

O fender Super Arch é aparafusado diretamente à estrutura de suporte do atracadouro através dos pés de montagem. O espaço de instalação deve permitir que o corpo de borracha comprima e recupere sem interferência de estruturas adjacentes de aço, projeções de concreto ou fenders vizinhos.

Para estruturas de concreto armado, podem ser usadas âncoras embutidas ou pós-instaladas adequadas, sujeitas a verificação estrutural. O tamanho final da âncora, material, proteção contra corrosão, profundidade de embutimento, distância da borda, espaçamento dos parafusos e reforço local são determinados pelo desempenho do fender selecionado, pela condição de suporte e pelo layout geral do projeto / layout da âncora aprovado. Um único tamanho de âncora universal não deve ser aplicado a todas as classes de fender ou atracadouros.

Inspeção e Documentação

O controle de qualidade básico inclui inspeção visual, verificação dimensional e teste de propriedades físicas da borracha. A verificação de compressão/desempenho em escala real pode ser incluída no ITP do projeto para confirmar os requisitos acordados de força de reação e absorção de energia sob condições de teste definidas.
