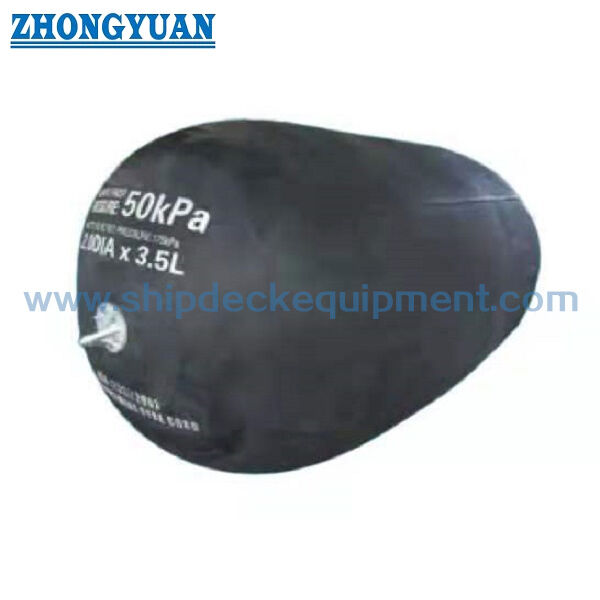

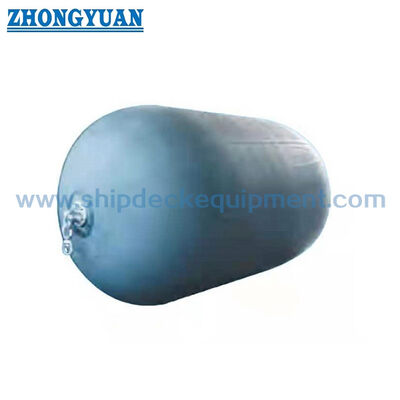

ISO 17357-1 Defensas Pneumáticas de Borracha Flutuantes para Transferência Navio-Navio e Atracação
Visão Geral do Produto
A Defensa Pneumática de Borracha Flutuante ISO 17357-1 para Transferência Navio-Navio e Atracação é uma família de defensas flutuantes de alta pressão que utiliza ar comprimido dentro de um corpo de borracha reforçado com cordas de pneu sintético para absorver a energia de atracação. A base padrão fornecida abrange as configurações Tipo I Rede, Tipo I Simples e Tipo II Eslinga com pressões internas iniciais Pneumática 50 e Pneumática 80.
Esta página é o centro técnico para a família de alta pressão. Ela publica os requisitos de desempenho e pressão da ISO 17357-1, enquanto as páginas separadas Tipo I Rede e Tipo II Eslinga focam na construção da rede de proteção, manuseio e diferenças de aplicação.
Especificações Rápidas
- Base padrão: ISO 17357-1:2014 – defensas pneumáticas de borracha flutuantes de alta pressão
- Tipos padrão de alta pressão: Tipo I Rede | Tipo I Simples | Tipo II Eslinga
- Pressão interna inicial: Pneumática 50 = 50 kPa | Pneumática 80 = 80 kPa
- Ponto de desempenho padrão: GEA com deflexão de 60 ± 5%
- Termos de desempenho principais: Absorção Garantida de Energia (GEA) | Força de Reação | Pressão Interna / do Casco
- Tabela de tamanhos padrão usada nesta página: 500 × 1000 a 4500 × 12000 mm
- Válvula de segurança: exigida pela ISO 17357-1 para defensas de 2500 mm de diâmetro e maiores; tamanhos menores podem usar uma quando especificado
Estrutura e Configuração
Borracha externa | camadas de reforço de corda de pneu sintético | borracha interna | abertura de flange e anel de talão / partes metálicas de extremidade | válvula de ar | válvula de segurança onde exigido | rede de proteção Tipo I ou arranjo de levantamento / eslinga Tipo II.
O Tipo I Rede usa uma rede de proteção de corrente, fio ou fibra, normalmente com pneus / mangas de borracha onde aplicável. O Tipo I Simples tem uma extremidade sem abertura de flange ou peças metálicas. O Tipo II Eslinga é projetado para uso sem rede de proteção.
Principais Parâmetros Técnicos:
| Tamanho e requisitos de desempenho da defensa Pneumática 50 | ||||
| Tamanho nominal diâmetro x comprimento mm |
Pressão interna inicial kPa |
Absorção garantida de energia (GEA) |
Força de reação na deflexão GEA (R) |
Pressão do casco (Pressão interna) na deflexão GEA (P) |
| Valor mínimo em deflexão de 60 ± 5% |
Tolerância ± 10% kN |
Valor de referência kPa |
||
| 500 X 1 000 | 50 | 6 | 64 | 132 |
| 600 X 1 000 | 50 | 8 | 74 | 126 |
| 700 X 1 500 | 50 | 17 | 137 | 135 |
| 1 000 X 1 500 | 50 | 32 | 182 | 122 |
| 1 000 X 2 000 | 50 | 45 | 257 | 132 |
| 1200 X 2 000 | 50 | 63 | 297 | 126 |
| 1 350 X 2 500 | 50 | 102 | 427 | 130 |
| 1 500 X 3 000 | 50 | 153 | 579 | 132 |
| 1 700 X 3 000 | 50 | 191 | 639 | 128 |
| 2 000 X 3 500 | 50 | 308 | 875 | 128 |
| 2 500 X 4 000 | 50 | 663 | 1381 | 137 |
| 2 500 X 5 500 | 50 | 943 | 2 019 | 148 |
| 3 300 X 4 500 | 50 | 1175 | 1884 | 130 |
| 3 300 X 6 500 | 50 | 1814 | 3 015 | 146 |
| 3 300 X 10 600 | 50 | 3 067 | 5 257 | 158 |
| 4 500 X 9 000 | 50 | 4 752 | 5 747 | 146 |
| 4 500 X 12 000 | 50 | 6 473 | 7 984 | 154 |
| Requisitos de pressão da defensa Pneumática 50 | ||||||
|
Tamanho nominal
|
Pressão interna | Pressão mínima suportável | Configuração da válvula de segurança |
Pressão de teste a 0% de deflexão |
||
| a 0% de deflexão kPa |
a 60% de deflexão kPa |
a 0% de deflexão kPa |
a 60% de deflexão kPa |
kPa | kPa | |
| 500 X 1 000 | 50 | 132 | 300 | 462 | - | 200 |
| 600 X 1 000 | 50 | 126 | 300 | 441 | - | 200 |
| 700 X 1 500 | 50 | 135 | 300 | 473 | - | 200 |
| 1 000 X 1 500 | 50 | 122 | 300 | 427 | - | 200 |
| 1 000 X 2 000 | 50 | 132 | 300 | 462 | - | 200 |
| 1200 X 2 000 | 50 | 126 | 300 | 441 | - | 200 |
| 1 350 X 2 500 | 50 | 130 | 300 | 455 | - | 200 |
| 1500 X 3 000 | 50 | 132 | 300 | 462 | - | 200 |
| 1 700 X 3 000 | 50 | 128 | 300 | 448 | - | 200 |
| 2 000 X 3 500 | 50 | 128 | 300 | 448 | - | 200 |
| 2 500 X 4 000 | 50 | 137 | 350 | 480 | 175 | 250 |
| 2 500 X 5 500 | 50 | 148 | 350 | 518 | 175 | 250 |
| 3 300 X 4 500 | 50 | 130 | 350 | 455 | 175 | 250 |
| 3 300 X 6 500 | 50 | 146 | 350 | 511 | 175 | 250 |
| 3 300 X 10 600 | 50 | 158 | 350 | 553 | 175 | 250 |
| 4 500 X 9 000 | 50 | 146 | 350 | 511 | 175 | 250 |
| 4 500 X 12 000 | 50 | 154 | 350 | 539 | 175 | 250 |
Guia de Seleção e Consulta
Passo 1 – Confirmar serviço: transferência navio-navio, embarcação-cais, atracação temporária ou instalação permanente / semi-permanente.
Passo 2 – Determinar a GEA necessária a partir da análise de atracação, em seguida, selecionar o tamanho nominal e a classe de pressão 50 / 80 kPa, verificando a reação permitida e a pressão do casco.
Passo 3 – Selecionar Tipo I Rede, Tipo I Simples ou Tipo II Eslinga de acordo com os requisitos de proteção do corpo, manuseio e amarração.
Passo 4 – Confirmar o requisito da válvula de segurança, arranjo de corrente de amarração / estaiamento, condição de armazenamento / transporte e acessórios de instalação.
Passo 5 – Definir certificado de teste de protótipo / comercial, inspeção independente e escopo de documentação antes da cotação.
Principais Vantagens de Engenharia
- A instalação flutuante permite que a defensa siga o nível da água e o movimento vertical da embarcação em uma ampla faixa de maré.
- A absorção de energia por ar comprimido fornece uma característica de reação progressiva e distribui a carga de contato sobre uma área relativamente grande do casco.
- As classes de pressão padrão de 50 e 80 kPa permitem a seleção de energia/reação dentro da mesma família de tamanhos nominais.
- As configurações Tipo I e Tipo II permitem que o mesmo quadro de desempenho ISO seja adaptado a diferentes requisitos de proteção e manuseio.
Instalação / Manuseio e Manutenção
As defensas pneumáticas são normalmente amarradas com correntes de estaiamento ou cordas para que o corpo possa flutuar e se mover com o nível da água. O arranjo de amarração deve evitar o contato com projeções pontiagudas e evitar abrasão excessiva da corrente / fio no corpo de borracha.
A pressão do ar deve ser verificada em intervalos de manutenção definidos e restaurada à pressão inicial especificada quando necessário. A condição da rede, os olhais de levantamento, as válvulas, as manilhas e os acessórios de amarração devem ser inspecionados quanto a desgaste, corrosão ou danos. O armazenamento deve evitar calor, óleo, graxa, ácidos, álcalis e objetos pontiagudos.
Inspeção e Documentação
|
Nível de Inspeção |
Itens Principais |
|---|---|
| Confirmação de desempenho do protótipo | Teste de compressão paralela; teste de compressão angular; teste de durabilidade; teste de compressão-recuperação; teste de resistência à perfuração |
| Inspeção comercial da defensa | Teste de material de borracha; inspeção dimensional; teste de vazamento de ar; teste de pressão hidrostática |
| Marcação / documentação | Designação padrão, tamanho nominal, pressão inicial, identificação do fabricante / informações de série e documentação necessária |
| Inspeção independente | Pode ser especificado quando exigido pelo comprador / projeto; escopo a ser acordado antes do pedido |
Um relatório de teste testemunhado por terceiros, fornecido pelo usuário e histórico para uma defensa Pneumática 50 de 3300 × 6500 mm registra um teste de pressão hidrostática de 250 kPa, um resultado real de 482,8 kPa de suportabilidade / ruptura e uma pressão de abertura da válvula de segurança de 174 kPa. Isso é retido como evidência de teste de suporte para a cadeia de suprimentos e não é apresentado como um certificado genérico para todos os produtos ou pedidos.
Aplicações
Transferência navio-navio | terminais de petróleo e gás | petroleiros | operações de GNL / GLP | portos e cais | atracação temporária | defensas de emergência | transferência offshore
Desenho e Fotos
Perguntas Frequentes
P1: Qual é a diferença entre Pneumática 50 e Pneumática 80? — A pressão interna inicial é de 50 ou 80 kPa. Para o mesmo tamanho nominal, a Pneumática 80 normalmente fornece maior GEA e força de reação.
P2: Os tipos Rede e Eslinga são diferentes nos valores de desempenho ISO? — Eles compartilham o quadro de desempenho de alta pressão da ISO 17357-1; a principal diferença é a configuração externa de proteção / manuseio.
P3: A baixa pressão de 7 kPa está incluída nesta página? — Não. Defensas pneumáticas flutuantes de baixa pressão pertencem à ISO 17357-2 e são tratadas como uma família de produtos separada.
