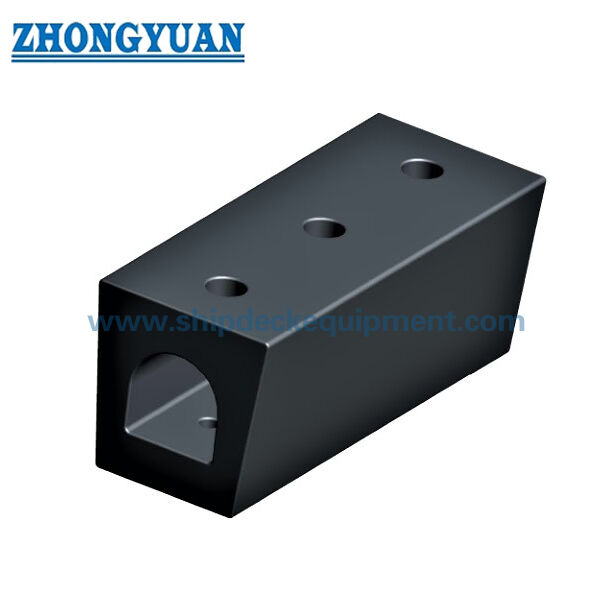

Defensa de Borracha Trapezoidal para Navios e Cais
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipmen |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| Tipo: | Forma de trapézio | Aplicável: | lado do navio e doca |
|---|---|---|---|
| Certificação: | CCS, BV, ABS and SGS | ||
| Destacar: | Trapézio Marine Rubber Fender,CCS Marine Rubber Fender,Amortecedor de borracha do trapézio para barcos |
||
Descrição de produto
Fender de borracha trapezoidal para navios e laterais de docas
Visão geral do produto
O guarda-chuvas de borracha trapezoidal para navios e laterais de docas é um perfil de borracha maciça com uma seção transversal cônica para proteção do lado do navio e do lado da doca.A série fornecida inclui seis opções de secção transversal, quatro com dimensões de fixação detalhadas e dois perfis maiores de 500 mm com um comprimento unitário de 1500 mm.
Nesta página é utilizado o termo descritivo internacional "fender de borracha trapezoidal"; "fender de borracha de trapecio" é mantido como uma expressão de pesquisa secundária porque aparece na fonte fornecida.
Especificações rápidas
- Tipo de produto: Guarda-chuvas de perfil de borracha maciça em forma de trapézio/trapézio
- Intervalo B nominal fornecido: 300-500 mm
- Intervalo H nominal fornecido: 250 ∼ 500 mm
- Dimensões de fixação detalhadas fornecidas para quatro perfis menores
- Comprimento unitário indicado para dois perfis de 500 mm: 1500 mm
- Aplicações: lado do navio e lado da doca
- Estatuto da publicação de desempenho: dimensões fornecidas; não foi fornecida uma tabela numérica completa de reação/energia
Estrutura e configuração
Secção transversal de borracha sólida cónica / trapezoidal. Geometria de abertura interna central / fixação nos perfis detalhados. Corpo de perfil longitudinal.
A forma do perfil dá uma face de montagem mais estreita em relação à largura de contato exterior nos tamanhos selecionados.O comprimento final e a geometria de fixação devem seguir o desenho do produto homologado para a secção seleccionada..
Principais especificações técnicas:
| Tipo | Tamanhos (mm) | |||||
| B | - Não. | H | D | d | h | |
| 300x250x250 | 300 | 250 | 250 | 65 | 30 | 75 |
| 400x320x400 | 400 | 320 | 400 | 80 | 40 | 100 |
| 470x405x405 | 470 | 405 | 405 | 80 | 40 | 120 |
| 422x187x330 | 422 | 187 | 330 | 38 | 64 | 70 |
| 500x400x500 | 500 | 400 | 500 | L=1500 | ||
| 500x260x500 | 500 | 260 | 500 | L=1500 | ||
Guia de selecção e consulta
Passo 1 Confirmar a secção transversal necessária em relação à instalação existente ou ao invólucro de montagem disponível.
Passo 2
Passo 3 Fornecer o material da estrutura de suporte, a disposição do parafuso e do suporte e a direção de contacto esperada.
Passo 4 Se for necessário um desempenho quantificado, fornecer a base de reação/energia-alvo e especificar os requisitos de cálculo ou verificação em escala completa.
Etapa 5 Confirmar os requisitos de quantidade, documentação, inspecção e entrega.
Principais vantagens da engenharia
- O perfil cônico proporciona uma geometria de contacto alternativa quando um perfil quadrado ou D simples não corresponde ao espaço de instalação disponível.
- Seis secções transversais fornecidas cobrem uma altura nominal de 250-500 mm e relações múltiplas de largura da base.
- A construção direta de borracha sólida suporta a substituição direta em aplicações no lado do navio e na doca.
- Os grandes perfis de 500 mm são fornecidos com um comprimento unitário de 1500 mm para planeamento de projetos.
Instalação e Interface do Sistema
O parafuso trapezoidal é fixado à estrutura de suporte do navio ou da doca utilizando os furos e o arranjo de suporte específicos do perfil aprovados.O reforço local e o espaço livre da instalação são determinados a partir da secção selecionada, material de apoio e base de carga do projecto.
Inspecção e documentação
O controlo de qualidade de base inclui inspecção visual, verificação dimensional e ensaio das propriedades físicas da borracha.Não é acrescentada nenhuma alegação numérica de força de reação/absorção de energia se o material do produto fornecido não fornecer uma base de desempenho tabulada fiável..
A actual orientação de engenharia do sistema de guarda-chuvas é utilizada para o projeto e a lógica de ensaios, enquanto a aprovação de tipo, a certificação de produto, a certificação deA declaração de testemunhas de terceiros e a documentação da classe só são mencionadas quando o âmbito correspondente foi acordado e documentado.
Aplicações
Lados dos navios. Lados do cais. Protecção do cais seco.
Desenho e Fotos
Perguntas frequentes
P1: É o mesmo objetivo de pesquisa? Sim. A fonte fornecida usa o trapézio, enquanto o trapézio é o nome mais claro da página.
P2: Por que D, d e h estão em branco para os dois perfis de 500 mm? ¢ O quadro fornecido indica apenas B, B1, H e L = 1500 para essas linhas; as dimensões de fixação em falta não são adivinhadas.
Q3: Os valores de reacção e de energia são publicados? - Não foi fornecida uma tabela numérica de desempenho fiável.
