Fender de borracha tipo Omega para navios e docas

Fender de borracha tipo Omega para navios e docas

Visão geral do produto

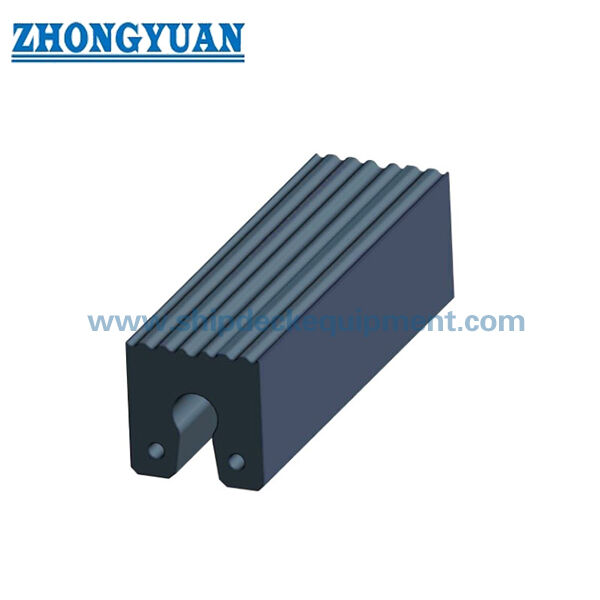

O parafuso de borracha tipo Keyhole/Omega para navios e docas é um perfil de borracha sólida para proteção do tronco, dos lados e da popa do navio, bem como instalações de doca seca, doca flutuante e do cais.O desenho da série Ω fornecido usa uma geometria de abertura e montagem central de tipo buraco-chave, de modo que a página combina a designação Omega fornecida com o termo de pesquisa de buraco-chave reconhecido internacionalmente.

A série fornecida contém duas secções transversais nominais: 250 × 250 mm e 300 × 300 mm. A fonte fornece dados dimensionais, mas nenhuma tabela numérica verificada de força de reação/absorção de energia;Os valores de desempenho não são, portanto, inventados ou copiados de modelos estrangeiros de buracos de fechadura.

Especificações rápidas

• Tipo de produto: Guarda-chuvas de borracha maciça tipo Keyhole/Omega
• Dimensões nominais fornecidas: 250 × 250 mm. 300 × 300 mm.
• Dimensões B1 fornecidas: 150 mm.
• Diâmetros do buraco de fixação d: 25 mm 30 mm
• Dimensões h fornecidas: 50 mm 60 mm
• Aplicações: tronco, lateral e popa do navio; dique seco; dique flutuante; lado do cais
• Estatuto da publicação de desempenho: série dimensional confirmada; tabela numérica de reação/energia não fornecida

Estrutura e configuração

Furo de chaveira de borracha sólida de uma peça / perfil Omega. Abertura / ranhuras de tipo furo central. Duas zonas de montagem na base.

Os catálogos internacionais de guarda-chuvas para rebocadores utilizam o termo genérico "garrafa-chave" para uma família de perfis proa/estaca estreitamente relacionados.Códigos de modelo estrangeiros, os tamanhos fixados e os valores de desempenho não são adotados como dados do produto Zhongyuan.

Principais especificações técnicas:

Guia de selecção e consulta

Passo 1

Passo 2 ¢ Selecionar o perfil nominal de 250 ou 300 mm a partir do espaço de montagem disponível e da geometria de substituição existente.

Passo 3 ¢ Confirmar o comprimento total, o espaçamento entre os furos de fixação, a disposição dos pinos/bolinhos, a estrutura de apoio e se é necessária uma face de contacto com ranhuras ou lisa.

Passo 4 ️ Se for necessário um desempenho quantificado, fornecer a base de carga/energia de contacto de projeto e especificar o cálculo ou a verificação de ensaio exigidos.

Passo 5

Principais vantagens da engenharia

• A geometria do centro em estilo buraco-chave fornece um perfil compacto montado em embarcações / docas com zonas de fixação definidas.
• Duas secções nominais fornecidas suportam arranjos de substituição e de construção nova com profundidade de instalação limitada.
• O perfil pode ser utilizado em arranjos de proteção de proa, lateral ou popa onde seja necessária uma longa tira de contacto contínua de borracha.
• A terminologia internacional de buracos de fechadura melhora a clareza da pesquisa sem copiar o sistema de modelos de outro fornecedor.

Instalação e Interface do Sistema

O guarda-chuva é montado através das zonas de fixação do perfil na estrutura de apoio do navio ou da doca.O raio de curvatura mínimo e a estrutura de apoio devem ser estabelecidos para a instalação real, em vez de serem copiados da série de buracos de fechadura de outro fornecedor..

Inspecção e documentação

O controlo de qualidade de base inclui inspecção visual, verificação dimensional e ensaio das propriedades físicas da borracha.Não é acrescentada nenhuma alegação numérica de força de reação/absorção de energia se o material do produto fornecido não fornecer uma base de desempenho tabulada fiável..

A actual orientação de engenharia do sistema de guarda-chuvas é utilizada para o projeto e a lógica de ensaios, enquanto a aprovação de tipo, a certificação de produto, a certificação deA declaração de testemunhas de terceiros e a documentação da classe só são mencionadas quando o âmbito correspondente foi acordado e documentado.

Aplicações

Teste do navio... lateral do navio... popa do navio... proteção de reboque/barco de trabalho... docas secas... docas flutuantes... proteção de cais... proteção de perfil de substituição...

Desenho e Fotos

Perguntas frequentes

Q1: O Omega Type é o mesmo que todos os Keyhole Fenders internacionais? A secção transversal fornecida é de estilo Keyhole, portanto, o termo de pesquisa genérica é relevante,Mas as dimensões e os detalhes de fixação variam de acordo com o fabricante e o projeto.

P2: Por que não são adicionadas dimensões estrangeiras de buracos de fechadura? A página publica apenas as dimensões do produto Ω250/Ω300 fornecidas.não copiados como dados do produto Zhongyuan.

P3: Pode o perfil ser curvado em torno de um arco?O suporte e a fixação intermediários devem ser verificados para a secção e o comprimento seleccionados..
