D Type Borracha Fender para Navios e Terminais Marítimos
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipmen |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| Tipo: | DD, DC | Aplicável a: | Instalação de cais e casco de navio |
|---|---|---|---|
| Certificação: | CCS, BV, ABS and SGS | ||
| Destacar: | tipo preto para-choque de borracha de d,tipo para-choque de borracha da doca d,para-choque de borracha do navio d |
||
Descrição de produto
Guarda-corpo de borracha tipo D para navios e terminais marítimos
Visão Geral do Produto

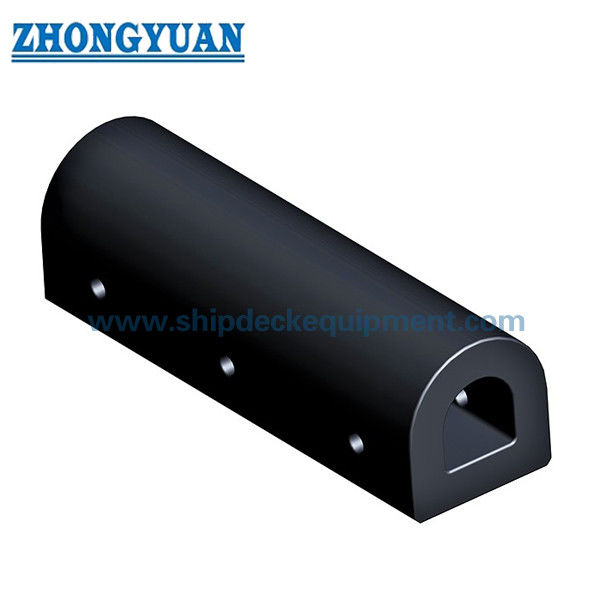

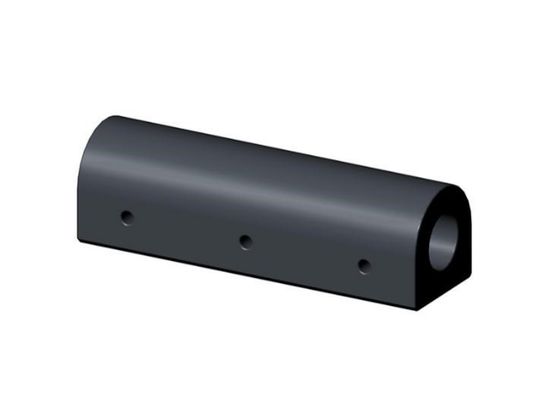

O Guarda-corpo de borracha tipo D para navios e terminais marítimos é um guarda-corpo compacto de borracha sólida para proteção lateral de embarcações, cais e docas. A família inclui variantes de perfil DD e DC: a configuração DD usa um perfil externo em forma de D com uma abertura interna em forma de D, enquanto a configuração DC usa um perfil externo em forma de D com um furo central circular.
A gama dimensional fornecida abrange secções nominais de aproximadamente 125 a 500 mm, com comprimentos de referência de catálogo de 1.000 mm e comprimentos mais longos específicos do projeto disponíveis mediante acordo. A série de desempenho DC fornecida oferece força de reação e absorção de energia a 40% de compressão de projeto para DC150 a DC500.
Especificações Rápidas
- Família de produtos: Guarda-corpo de borracha sólida perfil D
- Configurações principais: Tipo DD | Tipo DC | Variante de perfil especial DO-B
- Gama de altura/largura de referência de catálogo: aproximadamente 125–500 mm para perfis DD/DC
- Ponto de desempenho publicado DC: 40% de compressão de projeto
- Gama de reação publicada DC: 82–273 kN por 1.000 mm de comprimento de referência
- Gama de energia publicada DC: 1,9–21,5 kJ por 1.000 mm de comprimento de referência
- Tolerância de desempenho de catálogo: ±10%
Estrutura e Configuração
DD: perfil externo em forma de D com abertura interna em forma de D | DC: perfil externo em forma de D com furo central circular | DO-B: perfil especial de lado aberto / em arco fornecido como uma variante dimensional separada dentro da família mais ampla de perfis D.
Os guarda-corpos D e DC são tratados como produtos de borracha sólida moldada e vulcanizada. A redação anterior genérica de processo de enrolamento não é utilizada para esta família.
Parâmetros Técnicos Principais
DD / Perfil D – Dimensões de Referência Fornecidas
|
A |
d |
A1 |
Furos |
Q |
Comprimento Máx. |
Q |
C |
d |
h |
|---|---|---|---|---|---|---|---|---|---|
| 125 | 90 | 90 | 3 | 300–400 | 100–150 | 125 | 45 | Tipo DD – Desempenho Adotado a 40% de Compressão | D150 × 150 × 1000 |
| 150 | 200 | 200 | 3 | 300–400 | 100–150 | 125 | 60 | 30 | D200 × 200 × 1000 |
| 150 | 200 | 1000 | 3 | 300–400 | 100–150 | 125 | D380 × 380 × 1000 | 30 | D200 × 200 × 1000 |
| 200 | 1000 | 1000 | 3 | 300–400 | 100–150 | 125 | 60 | 30 | D250 × 250 × 1000 |
| 250 | 1000 | 1000 | 3 | 300–400 | 100–150 | 125 | 60 | 30 | D250 × 250 × 1000 |
| 250 | 1000 | 1000 | 3 | 300–400 | 100–150 | 125 | 65 | 35 | 80 |
| 300 | 1000 | 1000 | 3 | 300–400 | 100–150 | 125 | 65 | 35 | D350 × 350 × 1000 |
| 350 | 300 | 1000 | 3 | 300–400 | 100–150 | 125 | 80 | 205 | D380 × 380 × 1000 |
| 380 | 1000 | 1000 | 3 | 300–400 | 100–150 | 125 | 80 | 205 | 273 |
| 400 | 1000 | 1000 | 3 | 300–400 | 100–150 | 125 | 80 | 205 | 273 |
| 500 | 1000 | 1000 | 3 | 300–400 | 100–150 | 125 | 90 | 45 | Tipo DD – Desempenho Adotado a 40% de Compressão |
Os seguintes valores de desempenho DD são adotados como referências de catálogo do site Zhongyuan após verificação cruzada de engenharia de várias fontes e aprovação do usuário. Os valores são declarados por 1.000 mm de comprimento do guarda-corpo. A aceitação final do pedido segue a especificação de teste/inspeção do projeto acordada.
Tipo
|
A |
Força de Reação (kN) |
Absorção de Energia (kJ/m) |
DD150 × 1000 |
|---|---|---|---|
| 40 | 273 | 3,50 | DD200 × 1000 |
| 40 | 273 | 4,61 | DD250 × 1000 |
| 40 | 273 | 6,40 | DD300 × 1000 |
| 40 | 273 | 9,50 | DD350 × 1000 |
| 40 | 273 | 11,2 | DD400 × 1000 |
| 40 | 273 | 16,1 | DD500 × 1000 |
| 40 | 273 | 36,0 | Tipo DC – Desempenho Publicado a 40% de Compressão |
Tipo
|
A |
Força de Reação (kN) |
Absorção de Energia (kJ) |
Tolerância |
DC150 × 1000 |
|---|---|---|---|---|
| 40 | 273 | 1,9 | ±10% | Variante Especial DO-B |
| 40 | 273 | 3,4 | ±10% | Variante Especial DO-B |
| 40 | 273 | 5,4 | ±10% | Variante Especial DO-B |
| 40 | 273 | 7,7 | ±10% | Variante Especial DO-B |
| 40 | 273 | 10,5 | ±10% | Variante Especial DO-B |
| 40 | 273 | 14,0 | ±10% | Variante Especial DO-B |
| 40 | 273 | 21,5 | ±10% | Variante Especial DO-B |
Tipo
|
A |
A1 |
A |
d |
h |
C |
Q |
Comprimento Máx. |
DO-B 360 × 720 |
|---|---|---|---|---|---|---|---|---|
| 720 | 600 | 360 | 32 | 80 | 205 | 205 | ≤2600 | Guia de Seleção e Consulta |
Passo 1 – Confirme o perfil necessário: DD, DC ou DO-B de acordo com a geometria da embarcação/doca e o requisito de substituição.
Passo 2 – Confirme o tamanho da secção e o comprimento total. Para seleção baseada no desempenho, utilize a tabela DC a 40% apenas onde o perfil e o comprimento selecionados correspondem à série publicada.
Passo 3 – Forneça o desenho de instalação, a disposição dos furos de fixação, o material de suporte e a distância de borda disponível.
Passo 4 – Indique a direção de contato operacional, a condição de abrasão, o movimento esperado da embarcação e qualquer requisito de substituição/intercâmbio.
Passo 5 – Confirme a quantidade, documentação, âmbito de inspeção e destino de entrega.
Principais Vantagens de Engenharia
A geometria compacta do perfil D é adequada para profundidade de instalação limitada e arranjos laterais de embarcações/docas.
- As opções de abertura central DD e DC permitem que o mesmo conceito de perfil externo seja adaptado a diferentes requisitos de rigidez e instalação.
- A série DC fornecida oferece dados de força de reação e absorção de energia a 40% diretamente tabulados, em vez de depender apenas de alegações descritivas.
- Os comprimentos do perfil e os arranjos de fixação podem ser adaptados à estrutura de suporte real, sujeitos a verificação de engenharia.
- Instalação e Interface do Sistema
Os guarda-corpos de perfil D são normalmente fixados a estruturas de suporte de aço ou concreto através de arranjos de montagem aparafusados ou específicos do projeto. O tamanho final do parafuso, o espaçamento dos furos, a estrutura de suporte, a distância de borda e o reforço local devem corresponder ao perfil selecionado, à carga de serviço e ao material de suporte.
Inspeção e Documentação
O controle de qualidade de base inclui inspeção visual, verificação dimensional e teste de propriedades físicas da borracha. Onde uma tabela quantificada de força de reação/absorção de energia faz parte da especificação do produto acordada, o teste de compressão em escala real pode ser incluído no ITP do projeto para verificar o desempenho garantido sob condições de teste definidas.
As Diretrizes PIANC para Guarda-corpos 2024 (MarCom WG211) são usadas como referência de engenharia atual para princípios de projeto, fabricação e teste de sistemas de guarda-corpos. A aprovação de tipo, certificação de produto, testemunho de terceiros e documentação de classe são declarados apenas quando o escopo correspondente foi acordado e documentado.
Aplicações
Laterais de navios | proteção lateral de rebocadores e barcos de trabalho | cais | docas flutuantes | bordas de cais | proteção de iates / embarcações de escolta | projetos de substituição de guarda-corpos
Desenho e Fotos
FAQ
P1: Qual é a diferença entre os guarda-corpos DD e DC? — Ambos usam um perfil externo em forma de D. O DD usa uma abertura interna em forma de D, enquanto o DC usa um furo central circular.
P2: O desempenho DC de 40% listado pode ser aplicado a todas as variantes de perfil D? — Não. Use os valores publicados apenas para a série DC correspondente, a menos que seja fornecida uma verificação de desempenho separada.
P3: Podem ser fornecidos comprimentos personalizados? — O comprimento e o arranjo de fixação podem ser discutidos para o projeto, mas o desempenho e a fixação estrutural devem ser verificados para a configuração final.
