Defensa Rectangular de Caucho para Buques y Terminales Marítimas
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipmen |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| Tipo: | SD | Aplicável: | lado do navio, doca seca, doca flutuante, lado do cais |
|---|---|---|---|
| Certificação: | CCS, BV, ABS and SGS | ||
| Destacar: | protetores abundantes da doca do barco de borracha,Protetores abundantes da doca do barco de borracha do SD,Para-choque de borracha da doca do GV |
||
Descrição de produto
Fender de borracha retangular para navios e terminais marítimos
Visão geral do produto
O Fender de borracha quadrada e retangular para navios e terminais marítimos combina duas famílias de perfis de borracha maciça estreitamente relacionadas em uma página para evitar o conteúdo fino duplicado.A série quadrada fornecida usa o código fonte SC, enquanto a série rectangular utiliza SD. Ambos são destinados à protecção do lado do navio, do dique seco, do dique flutuante e do lado do cais.
A série de referência de 1000 mm fornecida abrange secções nominais de 150, 200, 250, 300 e 400 mm.Os documentos de origem incluem curvas de desempenho gerais, mas não fornecem uma tabela numérica completa de força de reação / absorção de energia, a selecção nesta página baseia-se nas dimensões e na verificação do desempenho específico do projecto.
Especificações rápidas
- Tipo de produto: Parede de perfil de borracha maciça quadrada / retangular
- Série fornecida: Perfil quadrado SC Profil SD retangular
- Dimensões nominais da secção: 150×400 mm
- Comprimento de referência do catálogo: 1000 mm
- Número típico de fixações na tabela fornecida: 3 furos por unidade de 1000 mm
- Aplicações: lado do navio, doca seca, doca flutuante e lado do cais
- Dados de desempenho: curva de origem disponível; não foi fornecida uma tabela numérica completa e fiável
Estrutura e configuração

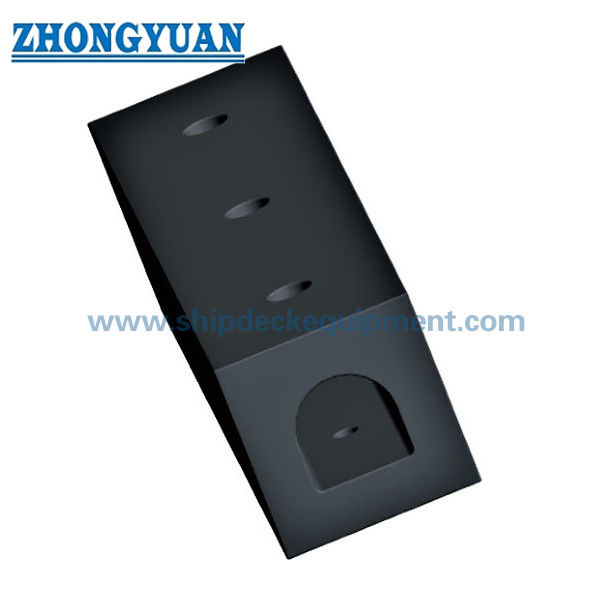

Corpo sólido de borracha quadrada / retangular. Geometria de fixação central ou incorporada de acordo com o desenho do perfil fornecido. Posições repetidas de parafusos ao longo do 1.000 mm de comprimento. Extensão específica do projeto para outros comprimentos/seções quando necessário..
Os códigos de origem SC e SD são mantidos apenas como referências de série.que também usa SC como uma abreviação em alguns documentos legados.
Parâmetros técnicos principais
Perfil retangular
|
Tamanho nominal |
H |
B |
L |
Furações |
Q |
C |
h |
D |
d |
|---|---|---|---|---|---|---|---|---|---|
| 150 × 150 × 1000 | 150 | 150 | 1000 | 3 | 300 ¢ 400 | 100 ¢ 150 | 37.5 | 55 | 25 |
| 200 × 200 × 1000 | 200 | 200 | 1000 | 3 | 300 ¢ 400 | 100 ¢ 150 | 50 | 65 | 28 |
| 250 × 250 × 1000 | 250 | 250 | 1000 | 3 | 300 ¢ 400 | 100 ¢ 150 | 62.5 | 65 | 32 |
| 300 × 300 × 1000 | 300 | 300 | 1000 | 3 | 300 ¢ 400 | 100 ¢ 150 | 75 | 70 | 35 |
| 400 × 400 × 1000 | 400 | 400 | 1000 | 3 | 300 ¢ 400 | 100 ¢ 150 | 100 | 80 | 40 |
Guia de selecção e consulta
Passo 1 Confirmar se o desenho de substituição/nova construção requer um perfil quadrado ou retangular.
Passo 2 Confirmar as dimensões da secção, o comprimento, a disposição do buraco de fixação e o espaço livre local necessário.
Passo 3 Fornecer a estrutura de suporte, a disposição do parafuso/suporte e a direção de contacto esperada.
Passo 4 ️ Se for necessário um desempenho quantificado, fornecer o objectivo de reação/energia do projecto e especificar a base de cálculo ou de verificação em escala exigida.
Passo 5
Principais vantagens da engenharia
- A geometria simples de borracha sólida é adequada para trabalhos de substituição e montagem direta direta.
- O intervalo de secção comum de 150×400 mm suporta vários dispositivos de proteção de embarcações, docas e cais.
- As variantes quadradas e retangulares podem ser tratadas em uma página de seleção sem criar páginas de palavras-chave duplicadas.
- A fixação e o comprimento podem ser coordenados com a estrutura de suporte existente, sujeita a verificação de engenharia.
Instalação e Interface do Sistema
Os perfis quadrados e retangulares são fixados diretamente às estruturas do navio ou do cais utilizando o padrão de buraco fornecido ou uma variante aprovada pelo projeto.Distâncias de borda e reforço dependem do material de suporte e das cargas de projeto.
Inspecção e documentação
O controlo de qualidade de base inclui inspecção visual, verificação dimensional e ensaio das propriedades físicas da borracha.Não é acrescentada nenhuma alegação numérica de força de reação/absorção de energia se o material do produto fornecido não fornecer uma base de desempenho tabulada fiável..
A actual orientação de engenharia do sistema de guarda-chuvas é utilizada para o projeto e a lógica de ensaios, enquanto a aprovação de tipo, a certificação de produto, a certificação deA declaração de testemunhas de terceiros e a documentação da classe só são mencionadas quando o âmbito correspondente foi acordado e documentado.
Aplicações
Laterais de navios. Docas secas. Docas flutuantes.
Desenho e Fotos
Perguntas frequentes
P1: Por que os guarda-chuvas quadrados e retangulares estão em uma página? Os intervalos fornecidos e a intenção de pesquisa se sobrepõem fortemente; combiná-los evita páginas finas duplicadas enquanto preserva as tabelas da série SC/SD.
Q2: O código fonte SC é o mesmo que o Super Cell? Não. Aqui SC é um código fonte legado para o perfil quadrado. O URL público e o título da página não usam SC como o identificador primário.
Q3: Os valores de reacção e de energia estão disponíveis? - Os documentos fornecidos incluem curvas de desempenho mas não uma tabela numérica completa.O desempenho quantificado só deve ser adicionado a partir de uma base de cálculo ou ensaio aprovada do produto..
