Para-choque de borracha com face de UHMW-PE para iates e barcos de trabalho
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipmen |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| Tipo: | Pára-choque de borracha com proteção em placa de polietileno | Aplicável a: | A proa e a lateral do navio, para pára-lamas de iates |
|---|---|---|---|
| Certificação: | CCS, BV, ABS and SGS | ||
| Destacar: | GV Marine Rubber Fender,Marine Rubber Fender elástica,Amortecedor de borracha do barco do OEM |
||
Descrição de produto

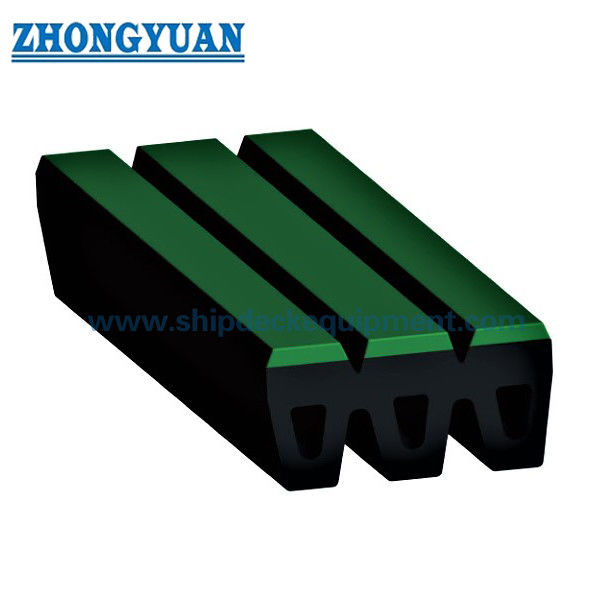

Guarda-choque de borracha com face de UHMW-PE para iates e barcos de trabalho
Visão Geral do Produto
O Guarda-choque de borracha com face de UHMW-PE para iates e barcos de trabalho é um guarda-choque de borracha compacto montado na embarcação com uma face de contato de polietileno de baixo atrito. O perfil fornecido utiliza um corpo de borracha moldado com uma placa de face de UHMW-PE fixada à superfície de contato com a embarcação, reduzindo o atrito direto borracha-casco onde o contato deslizante repetido pode ocorrer.
A série fornecida inclui dois perfis nominais de 240 mm de largura com alturas de borracha de 100 mm e 120 mm. O desenho de origem identifica o UHMW-PE na face de contato e fornece comprimentos unitários máximos listados de 490 mm e 710 mm, respectivamente.
Especificações Rápidas
- Tipo de produto: Guarda-choque de borracha montado na embarcação com face de contato de UHMW-PE
- Perfis nominais fornecidos: 240 × 100 mm | 240 × 120 mm
- Comprimento unitário máximo listado: ≤490 mm | ≤710 mm
- Material da face: UHMW-PE virgem preto estabilizado contra UV
- Aplicação principal: proteção de proa/lateral de iates, barcos de trabalho e embarcações
- Princípio de contato: superfície de PE substituível/mecanicamente fixada de baixo atrito sobre corpo de borracha absorvente de energia
Estrutura e Configuração
Corpo de borracha sólida moldada | face frontal perfilada | placa/almofada de face de UHMW-PE | interface de fixação mecânica | base de montagem lateral da embarcação. O produto de origem não é tratado como o mesmo produto da família de guarda-choques de rebocadores internacionais de grande porte tipo M; sua página pública é, portanto, nomeada pela construção real com face de UHMW-PE, em vez de pela letra do modelo de origem.
A superfície de contato de UHMW-PE fornece uma interface de atrito mais baixo e melhor resistência ao desgaste em comparação com o contato direto com borracha. A espessura final do PE, o detalhe de fixação rebaixada e o material do fixador são selecionados para se adequar à geometria do guarda-choque fornecido e à estrutura da embarcação.
Principais Especificações Técnicas:
| TIPOS | Tamanhos (mm) | |||||
| B | Bl | H | Hl | h | L | |
| M240X100 | 240 | 177 | 100 | 24 | 18 | W490 |
| M240X120 | 240 | 172 | 120 | 35 | 25 | W710 |
Guia de Seleção e Consulta
Passo 1 – Confirme o tipo de embarcação, localização da proa/lateral, largura de montagem disponível e comprimento de contato protegido necessário.
Passo 2 – Selecione o perfil 240 × 100 ou 240 × 120 de acordo com a profundidade disponível e a geometria de substituição.
Passo 3 – Confirme a espessura da face de UHMW-PE, método de fixação, material do fixador e se a face deve ser substituível em serviço.
Passo 4 – Forneça a estrutura de suporte lateral da embarcação / desenho de montagem e a carga de contato ou base de duty de atrito necessária.
Passo 5 – Confirme a quantidade, escopo de inspeção/documentação, destino de entrega e data de entrega necessária.
Principais Vantagens de Engenharia
- A superfície de contato de UHMW-PE reduz o atrito e resiste ao desgaste por deslizamento na face de contato com a embarcação.
- O perfil compacto de borracha fornece conformidade atrás da superfície de atrito de PE para proteção de iates e barcos de trabalho.
- Duas alturas fornecidas permitem a seleção para diferentes profundidades de montagem disponíveis sem criar páginas finas separadas.
- A fixação mecânica da face permite que o componente de PE e o corpo de borracha sejam projetados como peças de serviço distintas.
Instalação e Interface do Sistema
O corpo de borracha é fixado à estrutura de suporte lateral da embarcação, com a face de UHMW-PE localizada na face de contato. O tamanho final do parafuso, o detalhe de rebaixamento, a espessura do PE, a estrutura de suporte e a proteção contra corrosão são específicos do projeto e devem corresponder ao desenho da embarcação e às cargas de atrito esperadas.
Inspeção e Documentação
O controle de qualidade básico inclui inspeção visual, verificação dimensional e teste de propriedades físicas da borracha. Nenhuma reivindicação numérica de força de reação / absorção de energia é adicionada onde o material do produto fornecido não fornece uma base de desempenho tabulada confiável.
A orientação atual de engenharia do sistema de guarda-choques é usada para o projeto do projeto e a lógica de teste, enquanto a aprovação de tipo, certificação do produto, testemunho de terceiros e documentação de classe são declarados apenas quando o escopo correspondente foi acordado e documentado.
Aplicações
Iates | barcos de trabalho | embarcações de serviço | proteção de proa de embarcação | faixas de atrito laterais | instalações de guarda-choques de baixo atrito de substituição
Desenho e Fotos
FAQ
P1: Por que usar UHMW-PE na face de contato? — Ele fornece uma superfície de atrito de baixo atrito e resistente à abrasão que reduz o contato direto de deslizamento da borracha.
P2: Esta página é a mesma que um guarda-choque convencional de rebocador tipo M? — Não. O produto fornecido é um perfil de borracha compacto com face de UHMW-PE; a página evita intencionalmente usar o sistema de modelo de guarda-choque M de outro fabricante.
P3: A espessura do PE é fixa? — O desenho do produto de origem não especifica uma espessura padrão. Ela deve ser selecionada e confirmada para a carga de contato real, folga de desgaste e detalhe de fixação.
