Defensa de Borracha Trapezoidal para Navios e Cais
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipmen |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| Tipo: | Forma de trapézio | Aplicável: | lado do navio e doca |
|---|---|---|---|
| Certificação: | CCS, BV, ABS and SGS | ||
| Destacar: | Trapézio Marine Rubber Fender,CCS Marine Rubber Fender,Amortecedor de borracha do trapézio para barcos |
||
Descrição de produto
Guarda-chuva de borracha trapezoidal para navios e cais
Visão Geral do Produto
O guarda-chuva de borracha trapezoidal para navios e cais é um perfil de borracha maciça com seção transversal cônica para proteção lateral de navios e cais. A série fornecida inclui seis opções de seção transversal, quatro com dimensões de fixação detalhadas e dois perfis maiores de 500 mm com um comprimento unitário listado de 1.500 mm.
Esta página usa o termo descritivo internacional "guarda-chuva de borracha trapezoidal"; "guarda-chuva de borracha trapézio" é mantido como uma expressão de busca secundária porque aparece na fonte fornecida.
Especificações Rápidas
- Tipo de produto: Guarda-chuva de perfil de borracha maciça trapezoidal / trapézio
- Faixa nominal B fornecida: 300–500 mm
- Faixa nominal H fornecida: 250–500 mm
- Dimensões de fixação detalhadas fornecidas para quatro perfis menores
- Comprimento unitário listado para dois perfis de 500 mm: 1.500 mm
- Aplicações: lateral de navio e lateral de cais
- Status da publicação de desempenho: dimensões fornecidas; nenhuma tabela completa de reação/energia fornecida
Estrutura e Configuração
Seção transversal cônica / trapezoidal de borracha maciça | abertura interna central / geometria de fixação nos perfis detalhados | corpo do perfil longitudinal | fixação específica do projeto ao suporte do navio ou cais.
O formato do perfil oferece uma face de montagem mais estreita em relação à largura de contato externa em tamanhos selecionados. O comprimento final e a geometria de fixação devem seguir o desenho do produto aprovado para a seção selecionada.
Principais Parâmetros Técnicos
|
Tamanho Nominal |
B |
B1 |
H |
D |
d |
h |
L (mm) |
|---|---|---|---|---|---|---|---|
| 300 × 250 × 250 | 300 | 250 | 250 | 65 | 30 | 75 | Não declarado |
| 400 × 320 × 400 | 400 | 320 | 400 | 80 | 40 | 100 | Não declarado |
| 470 × 405 × 405 | 470 | 405 | 405 | 80 | 40 | 120 | Não declarado |
| 422 × 187 × 330 | 422 | 187 | 330 | 38 | 64 | 70 | Não declarado |
| 500 × 400 × 500 | 500 | 400 | 500 | — | — | — | 1500 |
| 500 × 260 × 500 | 500 | 260 | 500 | — | — | — | 1500 |
Guia de Seleção e Consulta
Passo 1 – Confirme a seção transversal necessária a partir da instalação existente ou do envelope de montagem disponível.
Passo 2 – Confirme o comprimento total, a geometria de fixação e se a instalação é lateral de navio ou lateral de cais.
Passo 3 – Forneça o material da estrutura de suporte, o arranjo de parafusos / apoio e a direção de contato esperada.
Passo 4 – Se o desempenho quantificado for necessário, forneça a base de reação / energia alvo e especifique os requisitos de cálculo ou verificação em escala real.
Passo 5 – Confirme a quantidade, documentação, inspeção e requisitos de entrega.
Principais Vantagens de Engenharia
- O perfil cônico oferece uma geometria de contato alternativa onde um perfil quadrado ou em D simples não se ajusta ao espaço de instalação disponível.
- Seis seções transversais fornecidas cobrem altura nominal de 250–500 mm e múltiplas relações de largura de base.
- A construção direta de borracha maciça suporta a substituição simples em aplicações laterais de navio e cais.
- Os perfis grandes de 500 mm são fornecidos com um comprimento unitário listado de 1.500 mm para planejamento de projeto.
Instalação e Interface do Sistema
O guarda-chuva trapezoidal é fixado à estrutura de suporte do navio ou cais usando os furos específicos do perfil aprovados e o arranjo de apoio. O tamanho final do parafuso, o espaçamento, o reforço local e a folga de instalação são determinados a partir da seção selecionada, do material de suporte e da base de carga do projeto.
Inspeção e Documentação
O controle de qualidade básico inclui inspeção visual, verificação dimensional e teste de propriedades físicas da borracha. Nenhuma reivindicação numérica de força de reação / absorção de energia é adicionada onde o material do produto fornecido não fornece uma base de desempenho tabulada confiável.
A orientação atual de engenharia do sistema de guarda-chuva é usada para o projeto do projeto e a lógica de teste, enquanto a aprovação de tipo, certificação do produto, testemunho de terceiros e documentação de classe são declarados apenas quando o escopo correspondente foi acordado e documentado.
Aplicações
Laterais de navios | laterais de cais | proteção de dique seco | bordas de dique flutuante | proteção de cais | guarda-chuvas de perfil cônico de substituição

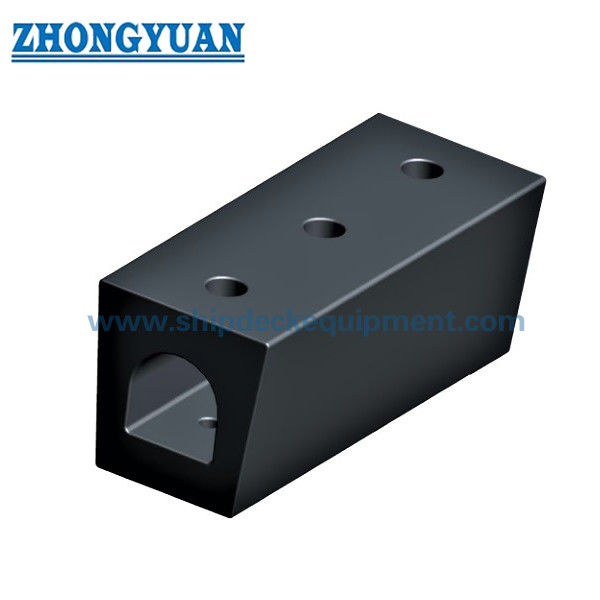

Desenho e Fotos
FAQ
P1: "Guarda-chuva de borracha trapézio" tem a mesma intenção de busca? — Sim. A fonte fornecida usa "trapézio", enquanto "guarda-chuva de borracha trapezoidal" é o nome mais claro da página descritiva.
P2: Por que D, d e h estão em branco para os dois perfis de 500 mm? — A tabela fornecida indica apenas B, B1, H e L = 1500 para essas linhas; as dimensões de fixação ausentes não são adivinhadas.
P3: Os valores de reação e energia são publicados? — Nenhuma tabela de desempenho numérica confiável foi fornecida. O desempenho quantificado deve vir de um cálculo de produto aprovado ou base de teste.
