Fender de borracha de tipo GD / Wing para docas de estrutura e terminais marítimos

GD / Tipo Asa Borracha Para Doca de Quadro e Terminais Marítimos

Visão Geral do Produto

O GD / Tipo Asa Borracha Para Doca de Quadro e Terminais Marítimos é um perfil de borracha maciça fixo fornecido em duas alturas de seção nominais, 280 e 300 mm, com comprimentos de catálogo de 1.000 a 2.500 mm. O perfil destina-se a aplicações em docas de quadro e cais onde é necessária uma pegada de montagem relativamente ampla e um arranjo de fixação direta repetível.

A tabela de desempenho fornecida fornece força de reação e absorção de energia a 50% de compressão de projeto. Para cada altura de seção, a força de reação e a energia aumentam proporcionalmente com o comprimento do catálogo, fornecendo uma base simples para combinar o espaço de cais disponível com a capacidade de para-choque necessária.

Especificações Rápidas

• Tipo de produto: Para-choque de borracha maciça de perfil asa GD
• Alturas de seção nominais: 280 mm | 300 mm
• Comprimentos de unidade de catálogo: 1.000 | 1.500 | 2.000 | 2.500 mm
• Ponto de desempenho publicado: 50% de compressão de projeto
• Faixa de reação: 371–1.102,5 kN em toda a série fornecida
• Faixa de absorção de energia: 14–44 kJ em toda a série fornecida
• Tolerância de desempenho de catálogo: ±10%

Estrutura e Configuração

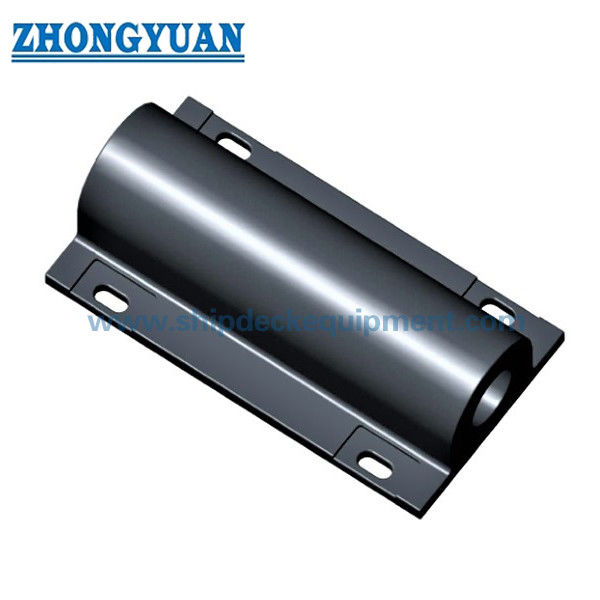

Corpo de borracha de perfil asa | face traseira larga | múltiplas posições de fixação ao longo do comprimento | montagem direta na estrutura de suporte da doca de quadro / cais | fornecido em famílias de seção H280 e H300.

Parâmetros Técnicos Principais

Série Fornecida – Dimensões Principais

Desempenho Publicado a 50% de Compressão

Guia de Seleção e Consulta

Passo 1 – Confirmar a família de seção necessária: GD280 ou GD300 de acordo com o desenho existente, profundidade disponível e meta de desempenho.

Passo 2 – Selecionar o comprimento da unidade de 1.000 a 2.500 mm usando os valores publicados de reação/energia a 50%.

Passo 3 – Confirmar a variante dimensional exata onde a tabela de origem mostra valores alternativos entre parênteses para os primeiros tamanhos GD280.

Passo 4 – Fornecer o desenho da doca de quadro / suporte de cais, arranjo dos furos de fixação, estrutura de apoio e ambiente de corrosão para seleção de ferragens.

Passo 5 – Confirmar quantidade, requisito de inspeção/teste, documentação e destino de entrega.

Principais Vantagens de Engenharia

• Duas alturas de seção padronizadas com quatro comprimentos de catálogo fornecem uma matriz de seleção compacta.
• Valores publicados de reação e energia a 50% escalam consistentemente com o comprimento do para-choque dentro de cada família de seção.
• O perfil de asa largo fornece uma interface estável de montagem direta para arranjos de doca de quadro e cais.
• A construção simples de borracha de uma peça reduz o número de componentes do sistema em comparação com sistemas de para-choque de painel frontal.

Instalação e Interface do Sistema

Os para-choques de perfil asa GD são fixados diretamente à estrutura de suporte, doca ou estrutura do cais. Parafusos finais, arruelas, placas de apoio, distâncias de borda e detalhes de suporte local são selecionados a partir das cargas do projeto e do material de suporte. Valores dimensionais alternativos mostrados na origem GD280 fornecida devem ser vinculados a um desenho aprovado antes que uma programação fixa de ferragens seja publicada.

Inspeção e Documentação

O controle de qualidade de linha de base inclui inspeção visual, verificação dimensional e teste de propriedades físicas da borracha. Onde uma tabela quantificada de força de reação / absorção de energia faz parte da especificação do produto acordada, o teste de compressão em escala real pode ser incluído no ITP do projeto para verificar o desempenho garantido sob condições de teste definidas.

As Diretrizes de Para-choques PIANC 2024 (MarCom WG211) são usadas como referência de engenharia atual para princípios de projeto, fabricação e teste de sistemas de para-choques. Aprovação de tipo, certificação de produto, testemunho de terceiros e documentação de classe são declarados apenas quando o escopo correspondente foi acordado e documentado.

Aplicações

Docas de quadro | terminais marítimos | proteção de cais | proteção lateral de embarcações | docas flutuantes | instalações de substituição de para-choques de perfil

Desenho e Fotos

FAQ

P1: O que significa o valor de 50%? — É o ponto de compressão de projeto fornecido no qual os valores de força de reação e absorção de energia do catálogo são declarados.

P2: Como comparar GD280 e GD300? — Compare a profundidade de instalação disponível, o comprimento da unidade selecionado, a absorção de energia necessária e a força de reação permitida usando a tabela de desempenho fornecida.

P3: As dimensões GD280 entre parênteses são uma segunda classe padrão? — A origem mostra valores dimensionais alternativos, mas não define sua correspondência exata de variante; use o desenho aprovado antes de publicar uma configuração fixa.
