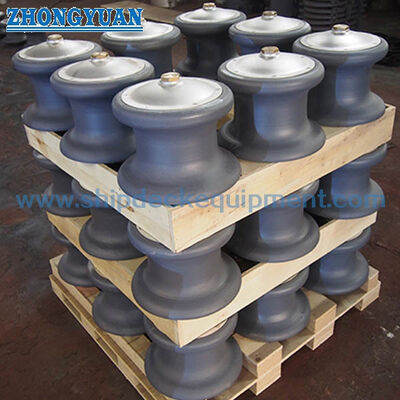

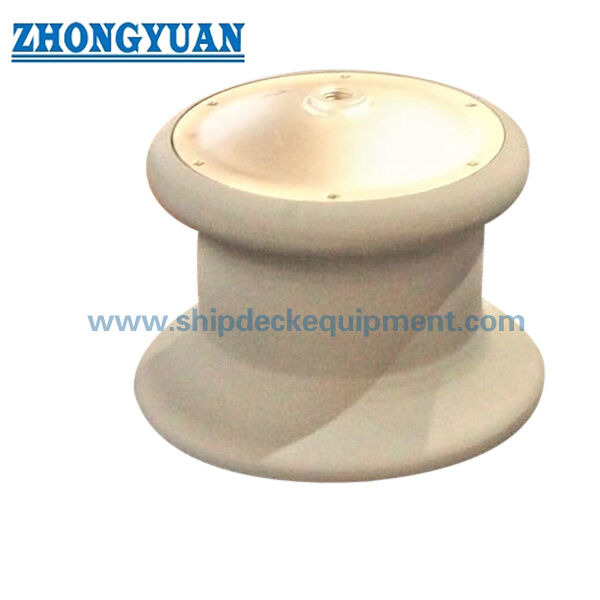

Ferrolha de rolos únicos com cobertura de poeira para amarração de navios. CB/T 3861 Rolha de aço fundido tipo A

Ferrolha de rolos únicos com cobertura de poeira para amarração de navios. CB/T 3861 Rolha de aço fundido tipo A

Visão geral do produto

O CB/T 3861-2011 Fairlead de rolos únicos tipo A com cobertura de poeira é um guia de corda de atracação de navios que utiliza um rolos vertical sem base.Ele é usado para guiar corda de fibra ou fio de aço corda em deck ou posição de amarração de baluarte onde o ângulo de condução da corda precisa de redireção controlada com contato de deslizamento reduzidoDois ou três rolamentos individuais podem também ser organizados como um grupo quando o arranjo de amarração requer orientação de corda de direcções diferentes.

Esta página concentra-se na qualidade de funcionamento do rolo de aço fundido, eixo e cobre-arbusto, condição de lubrificação e a função protetora da cobertura de poeira superior.A linha de chegada deve ser selecionada de acordo com o diâmetro do rolo, SWL, tipo de corda, diâmetro da corda, posição de instalação, direção do cabo, estrutura do recipiente, tratamento de superfície e requisitos de certificado.É um guia de corda de amarração e não deve ser tratado como um aparelho de elevação.

Especificações rápidas

• Padrão e tipo: CB/T 3861-2011 Formulário A / Tipo A → rolos simples com cobertura de poeira para orientação de cordas de atracamento de navios.
• Intervalo de diâmetro dos rolos: 100×450 mm → abrange as posições de orientação das cordas de amarre de pequenas a grandes dimensões, de acordo com a disposição do navio.
• Intervalo SWL: 54 ∼ 617 kN → base de carga de trabalho de chumbo branco fornecida para a seleção do produto; não deve ser misturada com a carga de quebra de corda.
• Faixa de corda de referência: corda de fibra 28 ∼80 mm e corda de arame de aço 6 × 37 12,0 ∼ 44,0 mm → ajuda a combinar o diâmetro da corda com o tamanho do rolo.
• Disposição dos rolos: rolos únicos sem base → dois ou três rolos podem ser utilizados em grupo quando o caminho da corda necessita de orientação multi-ângulo.
• Componentes de marcha: rolos de aço fundido, eixo forte, arbusto de cobre e interface de lubrificação → suportam rotação flexível e reduzem o atrito da corda.
• Cobertura de poeira: cobertura de proteção superior sobre o conjunto de rolos → ajuda a reduzir a exposição direta do eixo superior e da área do arbusto a sal, sujeira e corrosão.
• Tratamento de superfície: Sa 2.5 de jato + primer de fábrica epóxi, galvanizado, polido ou acabamento personalizado → revestimento final para seguir os requisitos do projeto.

Parâmetros técnicos principais

Dados de seleção da página principal da CB/T 3861-2011, para a pista de rolamento único tipo A com cobertura de poeira.

Guia de selecção e consulta

Passo 1: Confirmar o formulário CB/T 3861-2011 A / Tipo A e o diâmetro do rolo exigido de 100 a 450 mm de acordo com a disposição de amarração do navio.

Passo 2: Confirme o tipo de corda, o diâmetro da corda de fibra ou o diâmetro da corda de aço de 6 × 37 e a base de carga do projeto.

Passo 3: confirmar se o projeto necessita de um único rolo, de um grupo de dois rolos ou de um grupo de três rolos, incluindo a direção do cabo, a posição de instalação e o espaço disponível.

Passo 4: Confirmar os requisitos de material para o rolo, o eixo, a cobertura de poeira e o arbusto de cobre.

Passo 5: Confirmar o tratamento da superfície: Sa 2.5 de jato + primer epoxi, acabamento galvanizado, superfície polida de aço inoxidável ou outro sistema de revestimento especificado.

Passo 6: Confirmar o âmbito do certificado antes da cotação: certificado do fabricante, certificado de material, certificado de classe, inspeção de testemunhas ou outro requisito de inspeção específico do projeto.

Passo 7: Indicar quantidade, tipo de recipiente, desenho de instalação ou foto de referência, destino de entrega e prazo de entrega exigido.

Estrutura

Cobertura de poeira superior. Rolante de aço fundido. Eixo vertical. Arbusto de cobre. Interface de lubrificação.

Vantagens da fundição, do eixo e da lubrificação

• A construção de rolos de aço fundido concentra-se na qualidade de fundição controlada, precisão dimensional e uma superfície lisa de contato de corda para orientação de corda de amarração.
• A rotação flexível reduz o atrito de deslizamento na área de contato da corda e ajuda a limitar o desgaste da superfície da corda durante as operações de amarre.
• A resistência do eixo, a clareza do arbusto e o ajuste entre o eixo e o arbusto são importantes para uma rotação estável sob ângulos de condução de corda em mudança.Os detalhes finais do eixo e do arbusto devem ser confirmados pelo desenho do projeto ou pelos requisitos normalizados.
• Um arbusto especificado de liga de cobre pode ser fornecido de acordo com o requisito da encomenda, ajudando a manter o contato estável do rolamento e o acesso prático à manutenção quando a lubrificação é aplicada corretamente.
• A cobertura de poeira superior ajuda a reduzir a contaminação direta de sal, água da chuva, poeira e convés que entram na área de corrida superior, o que suporta uma melhor resistência à corrosão e intervalos de manutenção mais longos.
• A lubrificação deve ser mantida durante o serviço, uma lubrificação adequada ajuda a evitar a apreensão do rolo e reduz o risco de danos à corda causados por um rolo não rotativo.
• O projeto de um único rolo sem uma base permite que os estaleiros ou projetistas combinem duas ou três unidades em um arranjo quando o caminho da corda de amarração requer orientação de várias direções.

Atributos personalizados

• Padrão: CB/T 3861-2011 → utilizado quando o desenho do navio ou as especificações do estaleiro exigem as dimensões do rolinho CB/T 3861 Tipo A.
• Tipo: Formulário A / Tipo A → rolamento único com cobertura de poeira superior e sem base.
• Número de rolos: rolos únicos → podem ser utilizados isoladamente ou combinados com dois ou três rolos, de acordo com a direção de condução da corda.
• Diâmetro do rolo: 100 / 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → selecionar de acordo com o diâmetro da corda, SWL e espaço de instalação.
• SWL: 54617 kN → valor de carga de trabalho fornecido para a seleção do fairlead; MBL de corda, carga de ensaio e fator de segurança do projeto devem ser tratados separadamente.
• Materiais: aço leve, aço C-Mn, aço inoxidável, aço fundido ou ferro fundido nodular → os graus finais dos materiais para o rolo, o eixo, o arbusto e a tampa devem ser confirmados antes da produção.
• Arbusto de cobre: Disponível de acordo com as especificações do projeto → o grau do material, o desenho do sulco e os detalhes da lubrificação devem ser confirmados, se necessário para a inspeção.
• Cobertura de poeira: Cobertura superior para montagem de rolos → ajuda a proteger o eixo superior e a zona de arbustos da exposição ao ambiente marinho.
• Tratamento de superfície: Sa 2.5 de jato + uma camada de epoxi primer, galvanizado, polido ou tratamento personalizado → acabamento final segue a pintura do recipiente ou requisitos de proteção contra corrosão.
• Personalização: Disponível → material não padrão, revestimento, inspeção ou adaptação de desenho devem ser revisados em relação aos requisitos do projeto e da classe.

Como funciona

Mooring rope approaches the fairlead → Rope contacts the smooth rotating roller → Roller turns around the shaft and copper bush → Lubrication reduces shaft-bush friction → Dust cover protects the upper running area → Rope direction is guided with reduced rope surface wear

Aplicações

Estações de amarre de navios. Orientação de cordas de convés. Arranjos de cordas de barreira. Rebocadores. Barcos de trabalho.

Certificações e vantagens

Os certificados podem ser organizados de acordo com os requisitos do projeto, o escopo da inspeção, a rastreabilidade do material e o procedimento de aprovação da sociedade de classe.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

Desenho e Fotos

Perguntas frequentes

P1: Como deve ser selecionado o diâmetro correto do rolo?

A1: Selecionar o diâmetro do rolo de acordo com o tipo de corda, o diâmetro da corda, o requisito de SWL, a direção do cabo, o espaço de instalação e o desenho da disposição de amarre do navio.A posição relativa de cada rolamento deve também ser confirmada..

P2: Por que o eixo, o arbusto de cobre e a lubrificação são importantes?

A2: Estas partes influenciam se o rolo gira livremente sob contato com a corda.Ajudar a proteger a superfície da corda de amarração, e reduzir o risco de convulsões dos rolos durante a operação.

P3: Os certificados de classe podem ser fornecidos com este fairlead?

A3: Certificados de classe ou inspecção de testemunhas podem ser organizados de acordo com o escopo do pedido e os requisitos do projeto.e tipo de certificado devem ser confirmados antes da cotação.
