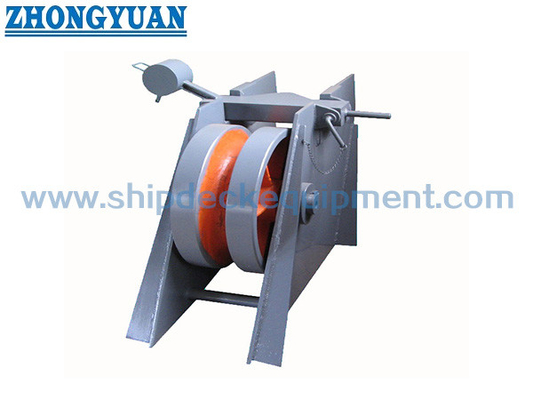

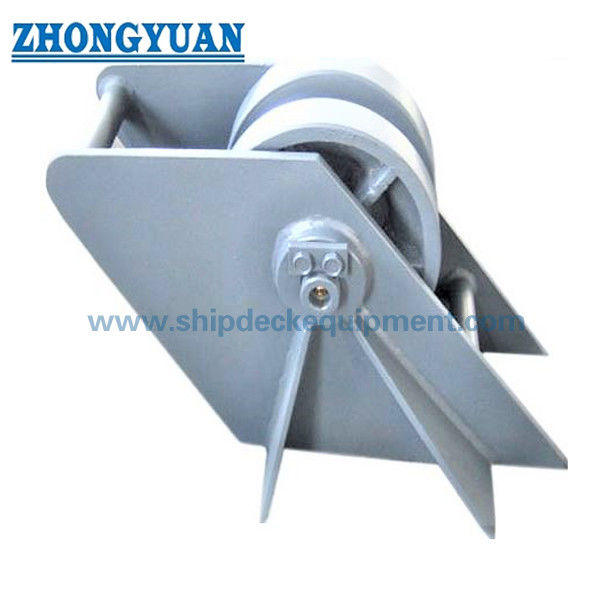

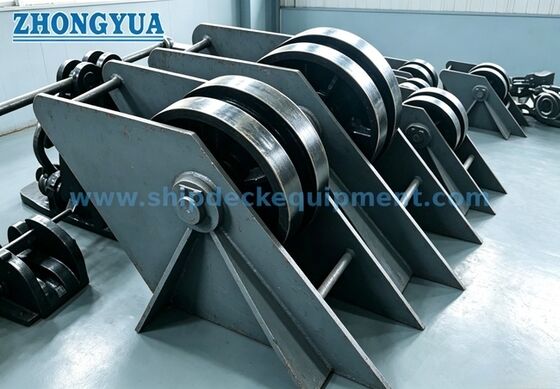

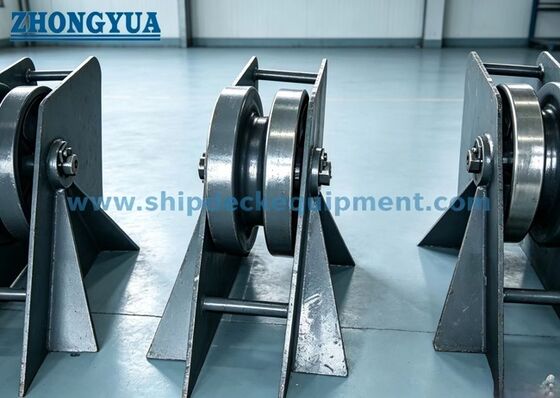

A roda de rolamento da cadeia de âncora CB/T 290 é um guia de cadeia do convés do navio usado para controlar a direção de marcha da cadeia de âncora no arranjo de manuseio da âncora.É usado principalmente para orientação cadeia esquerda-direita e movimento mais suave cadeia, em vez de cadeia de retenção ou bloqueio.É instalado em conjunto com um tampão de cadeia de guilhotina de aço fundido e posicionado entre o tampão de cadeia e o travão de âncora de acordo com o desenho do navio..

A roda de rolamento é fabricada para cadeias de ancoragem de 12,5 mm a 68 mm de diâmetro nominal e pode ser fornecida com montagem de convés soldada ou montagem de parafusos de acordo com os requisitos de instalação.Uma roda de aço fundido gira em torno de um eixo bem lubrificado, ajudando a cadeia a passar mais suavemente, reduzindo ao mesmo tempo o arrastamento local entre a cadeia e o equipamento do convés.e o âmbito do certificado devem ser confirmados de acordo com o desenho do projeto.

Especificações rápidas

• Função do produto: guia de rolos da cadeia de âncora → guia a direção da cadeia de âncora e ajuda a cadeia a mover-se sem problemas; não é um tampão da cadeia.
• Padrão: CB/T 290-1995 → referência para a seleção de modelos, dimensões principais e peso para rodas de rolamento de cadeia de âncora de navios.
• Instalação típica: entre o tampão da cadeia de guilhotina de aço fundido e o travão da âncora → utilizado como guia da cadeia no arranjo da âncora do convés.
• Intervalo de diâmetro da cadeia: 12,5 mm a 68 mm → abrange os tamanhos comuns das cadeias de âncora de navios pequenos e médios na tabela fornecida.
• Faixa de peso: 12,7 kg a 832,3 kg → útil para manuseio, embalagem, estimativa de carga e planejamento de instalação no convés.
• Materiais principais: aço fundido ZG230-450, aço inoxidável e aço C-Mn de acordo com as especificações fornecidas → o escopo final dos materiais deve ser confirmado antes da encomenda.
• Lubrificação do eixo: disposição do eixo bem lubrificada → suporta rotação flexível do rolo e manutenção mais fácil.
• Tratamento de superfície: Sa 2.5 blasting + uma camada de epoxy shop primer como referência → polido, galvanizado ou acabamento personalizado pode ser discutido de acordo com as exigências do projeto.

Parâmetros técnicos principais

Guia de selecção e consulta

Passo 1: Confirmar a roda de rolamento CB/T 290-1995 da cadeia de ancoragem e selecionar o tipo 14 a 68 de acordo com o diâmetro nominal da cadeia de ancoragem.

Passo 2: Confirmar a disposição do convés, especialmente a linha da cadeia entre o tampão da cadeia de guilhotina de aço fundido e o travão de âncora.

Passo 3: Confirmar se a roda de rolos será soldada no convés ou atornilhada à fundação de montagem; o reforço do convés e os detalhes do parafuso/soldura devem seguir o desenho do recipiente.

Passo 4: Confirme a direção do cabo da cadeia, o tipo de rolha da cadeia, a posição do travão e se o rolo é necessário para nova construção, substituição ou reparação.

Passo 5: Confirmar os requisitos de material, a disposição de lubrificação do eixo, o tratamento de superfície e quaisquer requisitos de aço inoxidável ou galvanizado antes da cotação.

Passo 6: Confirmar o âmbito do certificado antes da encomenda: certificado do fabricante, certificado de material, certificado de classe, inspeção de testemunhas ou outro requisito do projeto.

Passo 7: Fornecer quantidade, destino de entrega, prazo de entrega exigido, desenho GA, desenho de instalação e fotos de referência, se disponíveis.

Estrutura

Cast steel roller wheel | Grease-lubricated shaft | Mild steel / C-Mn steel side wall | Deck welded or bolted mounting interface | Anchor chain contact groove | Chain direction guide arrangement | Shop primer or specified surface treatment

Vantagens da Engenharia e do Guiamento da Cadeia

• O produto é concebido como um guia de cadeia de âncora para controlo de direcção.
• A roda de rolos ajuda a guiar a cadeia de âncora para a esquerda ou para a direita no arranjo de chumbo do convés, reduzindo o arrastamento direto da cadeia nas estruturas fixas do convés.
• Um eixo bem lubrificado permite que a roda gire de forma mais flexível durante o movimento da cadeia, o que é importante para a passagem suave da cadeia de âncora e o acesso de manutenção.
• O produto pode ser organizado com um tampão de cadeia de guilhotina de aço fundido e um travão de âncora, mas a posição real deve seguir o desenho GA do navio e o layout do equipamento de convés.
• O intervalo de tamanhos fornecido entre o Tipo 14 e o Tipo 68 permite a selecção por diâmetro da cadeia, em vez de utilizar um guia de grandes dimensões sem verificar a rota de condução da cadeia.
• A montagem com soldadura ou parafusos pode ser discutida de acordo com a estrutura do navio; o reforço do convés, a plataforma de montagem, o grau do parafuso e os detalhes da soldadura devem ser confirmados pelo estaleiro ou escritório de projeto.
• A preparação de superfícies, como o blasting Sa 2.5 e a preparação em fábrica de epóxi, ajuda a preparar o produto para sistemas de revestimento marítimo, enquanto o revestimento final deve seguir as especificações de pintura do recipiente.

Atributos personalizados

• Padrão: CB/T 290-1995 → utilizado como referência principal para o modelo, dimensões e peso da roda de rolamento da cadeia de âncora.
• Tipo de produto: Rodas de rolamento de cadeia de ancoragem → guia de direção da cadeia para arranjos de ancoragem no convés, não um tampão de cadeia.
• Diâmetro da cadeia: 12,5×68 mm → selecionar o tipo de roda de rolos de acordo com o tamanho nominal da cadeia de âncora no desenho do recipiente.
• Posição de instalação: entre o tampão da corrente e o travão da âncora → disposição típica quando utilizado com o tampão da corrente da guilhotina de aço fundido; a posição final deve ser confirmada pelo desenho GA.
• Forma de montagem: Soldada no convés ou montagem com parafusos → confirme o método de instalação, fundação e reforço antes da produção.
• Material da roda: aço fundido ZG230-450 de acordo com as especificações fornecidas → a rastreabilidade do material final e o âmbito do certificado devem ser confirmados antes da encomenda.
• Material de parede lateral / suporte: aço leve ou aço C-Mn de acordo com as especificações fornecidas → a qualidade real do aço deve seguir as exigências do projeto.
• Lubrificação do eixo: o eixo bem lubrificado → suporta a rotação flexível do rolo e ajuda a reduzir a dificuldade de manutenção.
• Tratamento de superfície: Sa 2.5 de jato + primer de fábrica epoxi, polido, galvanizado ou acabamento personalizado → sistema de revestimento final deve ser confirmado pelas especificações do projeto.
• Requisito de certificado: Disponível de acordo com os requisitos do projeto → aprovação da classe ou inspeção de testemunhas deve ser confirmada antes da cotação.

Como funciona

Anchor chain moves from the windlass side → Chain contacts the rotating roller wheel → The well-greased shaft supports smooth wheel rotation → The roller guides the chain direction toward the chain stopper / chain lead route → The chain stopper provides holding or locking when required

Aplicações

Small and medium ships | Deck anchor chain guide arrangements | Anchor windlass and chain stopper matching installations | Anchor recess positioning assistance | Newbuilding projects | Replacement and repair of deck chain guide equipment

Certificações e vantagens

Os certificados podem ser organizados de acordo com os requisitos do projeto, o escopo da inspeção, a rastreabilidade do material e o procedimento de aprovação da sociedade de classe.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

Desenho e Fotos

Perguntas frequentes

P1: A roda de rolamento da cadeia de ancoragem CB/T 290 é um tampão da cadeia?

R1: Não. Este produto é utilizado para orientar a direcção da cadeia de ancoragem e apoiar um movimento mais suave da cadeia.A retenção ou bloqueio da cadeia deve ser fornecido pelo tampão de cadeia de âncora correspondente de acordo com a disposição do recipiente.

P2: Como deve ser selecionado o tipo correto de roda de rolos?

A2: Seleccionar o tipo de acordo com o diâmetro nominal da cadeia de âncora, a direção da linha de condução da cadeia, a disposição do convés, a posição da rolha da cadeia, a posição do travão e o espaço de montagem disponível.A tabela fornecida fornece as principais dimensões e peso para selecção inicial e cotação.

Q3: Que informações são necessárias antes da cotação?
