Guia de Rolo Marinho para Amarração de Navios | Guia de Rolo Único NS 2585

Visão Geral do Produto

O rolo guia marinho NS 2585 é um rolo exposto único usado para guiar uma linha de amarração e mudar sua direção de condução em uma posição de guia de corda a bordo do navio. É comumente descrito em catálogos de equipamentos marítimos como rolo guia, rolo de guincho ou guia de rolo único. A seleção deve ser baseada no tamanho do rolo, categoria e diâmetro da corda, geometria da condução da corda, arranjo do eixo/suporte, espaço de instalação e desenho de amarração da embarcação.

As tabelas de referência públicas NS 2585 mostram consistentemente tamanhos nominais de rolo de 150 a 450 mm e massas de referência de aproximadamente 24,8 a 310 kg. A tabela de diâmetro de corda fornecida abrange corda de fibra sintética, uma categoria de corda de fibra natural legada e construções de cabo de aço 6×24 e 6×37 com resistência à tração de 1550 N/mm². Esses diâmetros de corda são apenas referências de seleção. Eles não devem ser convertidos diretamente para SWL do produto, MBL, carga de ruptura, carga de referência ou carga de teste sem uma base de carga de projeto controlada/aprovada.

Especificações Rápidas

• Tipo de produto: rolo guia/guincho marinho de rolo único → fornece um ponto de viragem de corda definido dentro de um arranjo de amarração de navio.

• Referência padrão: NS 2585 → usar quando o desenho da embarcação, especificação do proprietário ou requisito de substituição exigir esta configuração de rolo guia.

• Faixa de tamanho do rolo: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → sete tamanhos de referência para combinar com o tamanho da corda e a geometria de instalação.

• Categorias de corda aplicáveis: corda de fibra sintética, corda de fibra natural e cabo de aço 6×24 / 6×37 → o diâmetro máximo de referência depende da categoria e construção da corda.

• Base de cabo de aço: resistência à tração de 1550 N/mm² na tabela de referência fornecida → não aplique os mesmos limites de diâmetro automaticamente a outras classes ou construções de cabo de aço.

• Massa de referência: 24,8–310 kg → útil para cotação, embalagem e revisão de manuseio; a massa final fabricada/enviada deve seguir o desenho de produção aprovado.

• Opções de material do projeto: aço fundido, ferro fundido / ferro nodular, aço carbono ou variantes de aço inoxidável podem ser consideradas de acordo com o desenho aprovado → a designação NS 2585 sozinha não deve ser usada para assumir a classe do material.

• Proteção de superfície: revestimento marinho, primer de fábrica, galvanização, acabamento polido em aço inoxidável ou outro tratamento especificado pelo projeto → o sistema final deve seguir a especificação de revestimento e proteção contra corrosão da embarcação.

Parâmetros Técnicos Principais

Etapa 2: Confirme a categoria e o diâmetro da corda. Para cabo de aço, forneça também a construção, como 6×24 ou 6×37, e a classe de resistência à tração, onde especificado.

Etapa 3: Confirme a base de carga do projeto separadamente: SWL / carga de projeto necessária, MBL da corda, quando aplicável, ângulo de condução da linha e direção da carga. Não derive o SWL do produto da tabela de diâmetro da corda.

Etapa 4: Confirme a interface de fornecimento e instalação: apenas rolo ou conjunto completo de rolo guia, detalhes do eixo/pino, furo, bucha ou arranjo de rolamento, geometria do suporte/pedestal, folga de manutenção disponível e estrutura do convés/muro.

Etapa 5: Confirme a classe do material, forma de fabricação, arranjo de lubrificação, ambiente de corrosão, preparação da superfície, sistema de revestimento e requisito de inspeção/certificado.

Etapa 6: Forneça a quantidade, tipo de embarcação, posição de instalação, requisito da sociedade classificadora, desenho ou foto de referência, destino de entrega e tempo de entrega necessário.

Estrutura

Rolo de Contato Único para Corda | Interface Central de Eixo/Pino | Posição do Furo/Bucha ou Rolamento | Componentes de Retenção | Disposição de Lubrificação Conforme Especificado | Interface de Suporte/Pedestal | Proteção de Superfície Marinha

Superfície do Rolo, Seleção e Vantagens de Engenharia

• Ponto de viragem de rolo único → fornece um local definido para mudar a direção de condução da linha de amarração sem forçar a corda sobre uma borda de aço afiada fixa.

• Superfície de contato suave com a corda → usinagem/acabamento da área de contato é importante para limitar a abrasão local e evitar irregularidades na superfície que possam danificar a corda.

• Série de referência de sete tamanhos → tamanhos de rolo de 150–450 mm permitem que o guia de corda seja combinado com diferentes diâmetros de corda e geometrias de instalação, em vez de usar um tamanho para todos os arranjos.

• Seleção específica por categoria de corda → referências de corda de fibra sintética, fibra natural e cabo de aço são mantidas separadas para que o diâmetro da corda não seja confundido com a classificação de carga do produto.

• Controle de ajuste de substituição → tamanho do rolo, D1/H, dimensões do furo/eixo, geometria do suporte e espaço de instalação disponível devem ser verificados em relação ao arranjo existente da embarcação antes da fabricação.

• Controle de construção específico do projeto → material, detalhe da bucha/rolamento, lubrificação e revestimento devem seguir o desenho aprovado e a especificação de compra, em vez de serem inferidos apenas da designação NS 2585.

Atributos Personalizados

• Referência Padrão: NS 2585 → referência de rolo guia/guincho marinho usada para arranjos de condução de corda a bordo do navio.

• Configuração: Rolo único → um rolo de contato de corda rotativo exposto.

• Tamanho do Rolo: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → selecionar por informações da corda e arranjo da embarcação.

• Corda Aplicável: Fibra sintética / fibra natural / cabo de aço → o diâmetro máximo de referência varia por categoria de corda e construção do cabo de aço.

• Referência de Cabo de Aço: 6×24 e 6×37 a 1550 N/mm² → construção ou classe alternativa requer confirmação separada.

• Massa de Referência: 24,8 / 49,3 / 92 / 127 / 168 / 252,5 / 310 kg → não é uma classificação de carga.

• SWL / Carga de Projeto: A confirmar → catálogos públicos NS 2585 usam terminologia de carga inconsistente, portanto, a definição de carga do projeto deve ser verificada antes da cotação ou liberação da folha de dados.

• Material: Específico do projeto → aço fundido, ferro fundido / ferro nodular, aço carbono ou aço inoxidável apenas onde confirmado pelo desenho aprovado e especificação de compra.

• Proteção de Superfície: Específico do projeto → revestimento marinho, primer de fábrica, galvanização, acabamento polido ou outro sistema especificado.

• Requisito de Certificado: Disponível de acordo com o requisito do projeto → rastreabilidade de material, inspeção do fabricante e comparecimento da sociedade classificadora estão sujeitos ao escopo do pedido.

Como Funciona

Linha de Amarração se Aproxima da Posição de Guia → Linha Entra em Contato com o Rolo Rotativo → Rolo Muda a Direção da Condução da Corda Reduzindo o Contato por Deslizamento → Força Resultante Transfere-se Através da Interface Eixo/Suporte → Estrutura de Suporte do Navio Suporta a Carga Aplicada

Aplicações

Estações de Amarração de Navios | Conjuntos de Guias | Posições de Guincho/Condução de Linha | Arranjos de Guia de Corda no Convés | Posições de Guia de Corda no Muro | Projetos de Construção Nova | Projetos de Substituição e Retrofit

Certificações e Vantagens

O escopo de inspeção e certificação deve ser confirmado antes da cotação. Certificados de material, inspeção dimensional, inspeção de superfície, verificações de rotação e comparecimento da sociedade classificadora podem ser providenciados de acordo com o requisito do projeto, plano de inspeção aprovado e escopo do pedido.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

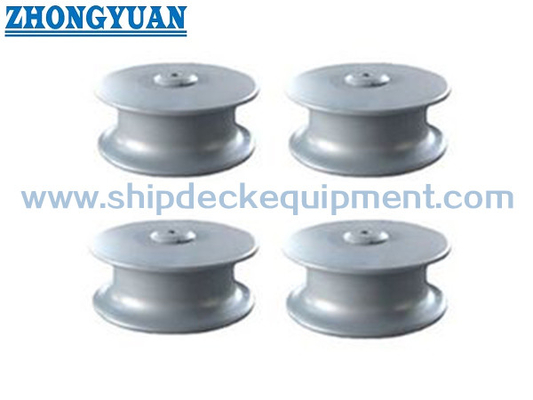

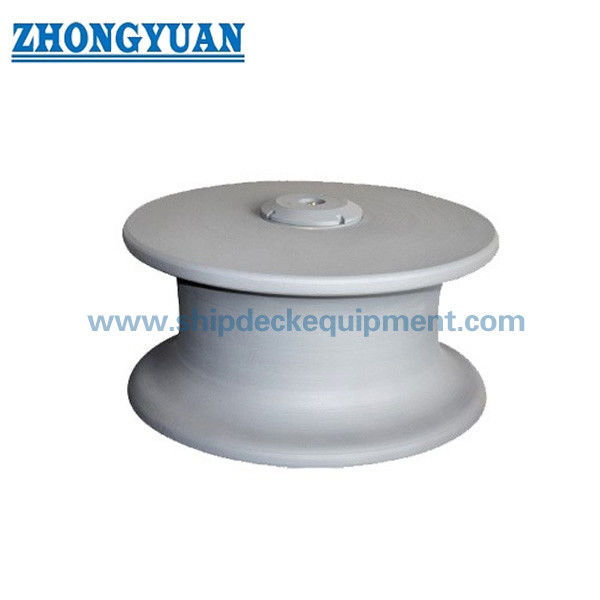

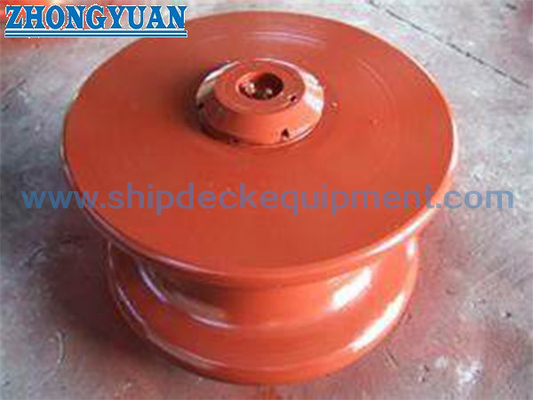

Desenho e Fotos

FAQ

Q1: Como selecionar o tamanho correto do rolo NS 2585?

R1: Selecione o tamanho do rolo no desenho da embarcação juntamente com a categoria e o diâmetro da corda, a direção da condução da corda, o arranjo do eixo/suporte e o espaço de instalação disponível. Para trabalhos de substituição, meça o rolo existente, o furo/eixo e a interface de suporte em vez de selecionar apenas pelo diâmetro do rolo.

Q2: O diâmetro aplicável da corda pode ser usado como SWL ou carga de ruptura da guia?

R2: Não. Os valores de diâmetro da corda são referências de seleção. Catálogos públicos NS 2585 usam diferentes rótulos e valores de carga, portanto, o SWL do produto, a carga de ruptura ou a carga de projeto devem ser confirmados a partir do padrão controlado, do desenho de projeto aprovado ou da especificação de carga do comprador.

Q3: Que informações são necessárias antes da cotação ou fabricação de substituição?

R3: Forneça o tamanho NS 2585, tipo e diâmetro da corda, base de carga do projeto necessária, dimensões do rolo e eixo/furo, arranjo de suporte ou pedestal, material, revestimento, requisito de certificado/inspeção, quantidade, desenho de instalação da embarcação ou foto, destino e tempo de entrega necessário. diâmetro, tipo e diâmetro da corda, classe do material, tratamento de superfície, escopo de fornecimento, requisito de certificado, quantidade, desenho de instalação ou foto de referência, destino de entrega e tempo de entrega necessário.
