Liberador de aperto de cabo de corrente de âncora DIN 81860 | Fixação final estanque/não estanque

DIN 81860 Anchor Chain Cable Clench Releaser

Visão geral do produto

O soltório de aperto de cabos de cadeia de âncora DIN 81860 é um dispositivo de fixação de terminação para cabos de cadeia de âncora a bordo de navios.Normalmente está colocado na extremidade interna da cadeia de ancoragem no sistema de armazenamento da cadeia, em que a extremidade da corrente deve ser fixada durante o funcionamento normal e solta quando o navio precisar de descarga de emergência da corrente de âncora.

Esta página abrange as opções de fornecimento à prova d'água e à prova d'água.enquanto a versão à prova d'água é utilizada quando o desenho de instalação não requer uma função de vedaçãoA edição final do padrão, a qualidade da cadeia, a qualidade do material, a interface de instalação, a disposição de liberação e os requisitos de ensaio de estanqueidade devem ser confirmados antes da produção.

Especificações rápidas

• Tipo de produto: agarrar o cabo da cadeia de âncora / soltar a cadeia de âncora / fixação da extremidade → fixa a extremidade interna da cadeia e permite a liberação de emergência de acordo com a disposição do recipiente.
• Referência padrão: DIN 81860-1999 conforme fornecido pelo projeto → As edições atuais da DIN 81860-1 / DIN 81860-2 podem ser verificadas se o estaleiro exigir a norma mais recente.
• Diâmetro nominal da corrente: 36 mm a 152 mm na tabela fornecida → adequado para uma ampla gama de tamanhos de cadeias de âncora de navios.
• Grau de cadeia de ancoragem: aplicável às cadeias de ancoragem de grau 2 e de grau 3 → o grau final de cadeia e o âmbito de aprovação da classe devem ser confirmados pelas especificações do projeto.
• Opção hermética: versão hermética ou não hermética → teste de função hermética, pressão, duração e exigência de testemunhas devem ser confirmados antes da encomenda.
• Opções de material: aço C-Mn, aço fundido ou aço inoxidável → a qualidade exata do material, o tratamento térmico e a rastreabilidade devem seguir os requisitos do projeto.
• Tratamento de superfície: Sa 2.5 de blasting + uma camada de epoxy primer loja, galvanizado, polido de aço inoxidável, ou revestimento personalizado → acabamento final deve corresponder ao plano de revestimento do recipiente.
• Área de aplicação do certificado: certificado do fabricante, certificado do material, inspecção de classe e registo de ensaio hermético disponível de acordo com os requisitos da encomenda.

Parâmetros técnicos principais

Guia de selecção e consulta

• Passo 1: Confirmar a edição padrão DIN 81860, o nome do produto e se o projecto requer uma construção hermética ou não.
• Passo 2: Confirmar o diâmetro nominal da cadeia, o grau da cadeia, a disposição do elo final e se o produto é para nova construção, reparação ou substituição.
• Passo 3: Confirmar a posição de instalação, a interface entre cadeado e parede, o espaço operacional disponível, a direção de libertação e o reforço circundante por desenho.
• Passo 4: Confirmar os requisitos de material: aço C-Mn, aço fundido, aço inoxidável ou material especial do projeto com rastreabilidade certificada.
• Passo 5: Confirmar o tratamento da superfície e o âmbito de inspecção: primer de fábrica, acabamento galvanizado, polir de aço inoxidável, inspecção de classe e teste de função hermética, se necessário.
• Etapa 6: Indicar a quantidade, o destino da entrega, o prazo de entrega exigido, o tipo de embarcação, os requisitos da sociedade de classificação, o desenho GA e as fotografias de referência, se disponíveis.

Estrutura

Cable clench body | Chain end fastening interface | Release / slip arrangement | Operating or release access | Watertight sealing option | Non-watertight option | Chain locker / bulkhead installation interface | Surface protection

Segurança e vantagens da engenharia do armário de cadeia

• A gama de dimensões DIN 81860 ajuda a combinar o dispositivo de fixação final com o diâmetro da cadeia de âncora especificado, reduzindo a ambiguidade durante a substituição ou citação.
• As versões herméticas e não herméticas podem ser separadas na fase de inquérito, o que evita a utilização de um produto não selante quando a disposição do recipiente requer integridade hermética.
• O dispositivo suporta a lógica de libertação de emergência da cadeia: a extremidade da cadeia de ancoragem está normalmente fixada,e a ligação final pode ser liberado quando o arranjo do navio requer sacrifício âncora em condições perigosas.
• Para projetos herméticos, devem ser confirmadas a estrutura de vedação, os detalhes da junta ou do anel de O, a pressão de ensaio, a duração do ensaio e o escopo das provas da classe, em vez de assumir uma condição de ensaio universal.
• A selecção de materiais pode ser ajustada para projetos de aço C-Mn, aço fundido ou aço inoxidável, mas o grau exato, processo de solda / fundição,e a rastreabilidade dos certificados devem ser definidas antes da produção.
• A preparação de superfícies, como o blasting Sa 2.5 e o primer de fábrica epóxi, contribuem para proporcionar uma condição de base controlada para o revestimento final do recipiente,Enquanto galvanizado ou aço inoxidável acabamento polido pode ser discutido quando especificado.
• No caso dos projetos de substituição, a interface existente da cadeia, a posição do orifício, a ligação de ligação final e a franquia de funcionamento disponível devem ser verificadas antes de confirmar a intercambiabilidade.

Atributos personalizados

• Padrão: DIN 81860-1999 → para utilização quando o estaleiro ou a especificação do proprietário exigir esta fixação da ponta da cadeia de âncora padrão alemão.
• Verificação padrão atual: DIN 81860-1 / DIN 81860-2:2022 → confirmar se o projeto ainda requer a edição de 1999 ou a última edição DIN.
• Versão: impermeável / não impermeável → escolha de acordo com o limite do cadeado, os requisitos de vedação e o desenho de instalação.
• Diâmetro nominal da cadeia: 36152 mm → selecionar estritamente de acordo com o tamanho da cadeia de ancoragem e a disposição do elo final.
• Grau da cadeia de âncora: Grau 2 / Grau 3 conforme fornecido → deve ser confirmada a nota final, a base da regra da classe e o requisito de aceitação.
• Material: aço C-Mn / aço fundido / aço inoxidável → grau exacto e âmbito do certificado a confirmar antes da encomenda.
• Teste de função hermética: Disponível em função das exigências do projecto → pressão, duração, método de inspecção e necessidade de testemunhas a confirmar.
• Tratamento de superfície: Sa 2.5 de jato + primer de fábrica de epóxi / galvanizado / personalizado → a condição final da superfície deve seguir as especificações do revestimento do recipiente.
• Requisitos de certificado: Disponível mediante pedido → certificado de classe, certificado de fabricante, certificado de material e registro de teste são organizados de acordo com o escopo da ordem confirmada.

Como funciona

Anchor chain end is connected to the clench releaser → Chain end remains secured during normal service → Operator activates the release arrangement when emergency discharge is required → Chain end is released from the fastening point → Anchor and chain can run out according to the vessel emergency procedure

Aplicações

Anchor chain locker | Anchor chain end fastening | Emergency anchor chain release system | Ship anchoring arrangement | Commercial vessels | Newbuilding projects | Repair and replacement projects | Watertight or non-watertight chain locker installations

Certificações e vantagens

Os certificados podem ser organizados de acordo com os requisitos do projeto, o âmbito de inspeção, a rastreabilidade do material, os requisitos de teste estanqueidade e o procedimento de aprovação da sociedade de classe.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

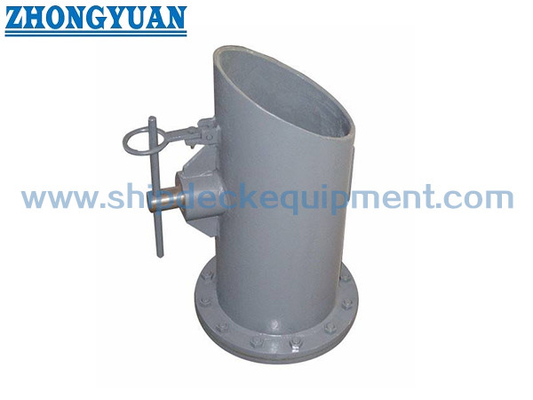

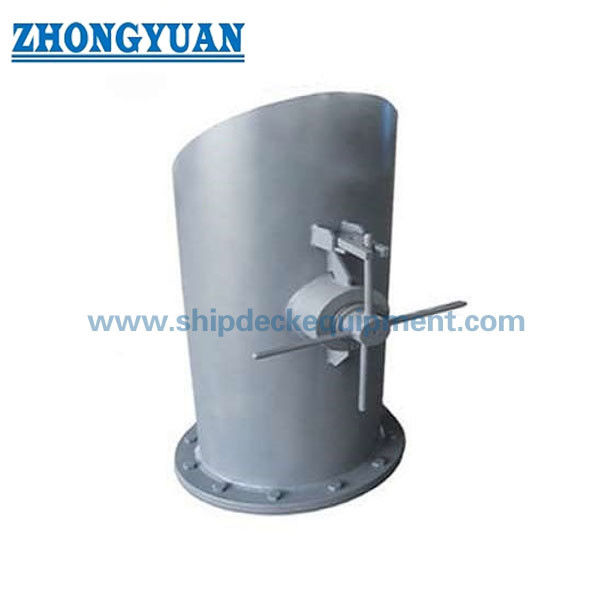

Desenho e Fotos

Perguntas frequentes

P1: Qual a diferença entre a versão hermética e a não hermética?

A1: A versão à prova d'água é utilizada quando a instalação requer vedação em torno do armário da corrente ou de um limite à prova d'água correspondente.A versão à prova d'água é utilizada quando não é necessária nenhuma função de vedaçãoA pressão de ensaio, a duração do ensaio, os detalhes de vedação e a exigência de testemunhas de classe devem ser confirmados para projetos herméticos.

P2: Este produto é o mesmo que um tampão de cadeia de convés?

A DIN 81860 um soltador de cabo de cadeia de ancoragem é um dispositivo de fixação/libertação da extremidade da cadeia de ancoragem interna.Um tampão de cadeia é normalmente organizado no convés para segurar e guiar a cadeia durante as operações de ancoragemOs dois produtos não devem ser misturados em desenhos ou cotações.

Q3: Que informações são necessárias antes da cotação?

A3: Por favor, confirme a edição padrão, versão hermética ou não, diâmetro da cadeia, grau da cadeia, material, tratamento de superfície, quantidade, requisito de certificado, requisito de ensaio de hermeticidade,desenho de instalação, destino de entrega e prazo de entrega exigido.
