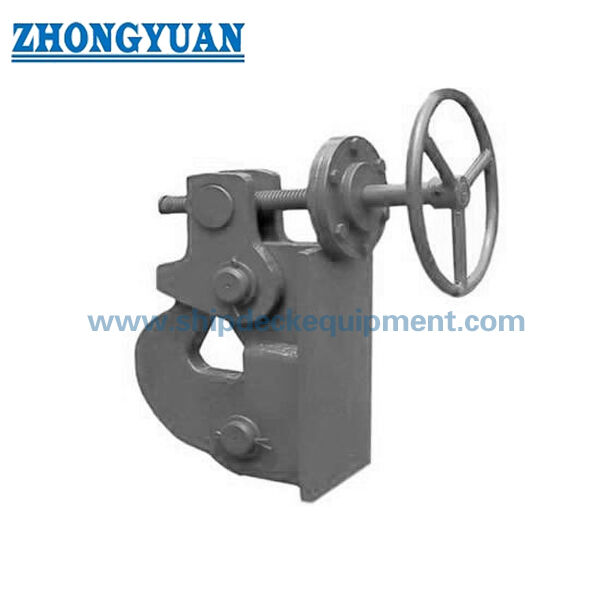

Desbloqueador de cadeia de âncora de tipo parafuso.

Liberador de corrente de âncora tipo parafuso | Aperto de cabo estanque para instalação no convés do navio e anteparo (CB 289-81)

Visão geral do produto

O liberador de corrente de âncora tipo parafuso CB 289-81, também conhecido como prendedor de cabo ou liberador de cabo de âncora, é usado para fixar o elo final de uma corrente de âncora e permitir a liberação controlada quando necessário. Ele pode ser disposto no convés do navio, em uma antepara ou no limite do armário da corrente da âncora de acordo com o projeto da embarcação, espaço de instalação, requisitos de estanqueidade e arranjo operacional.

Este prendedor de cabo operado por parafuso cobre faixas de diâmetros nominais de corrente de 25 mm a 122 mm com base na tabela de parâmetros fornecida e é indicado para correntes de ancoragem de Grau 2 e Grau 3. Para estaleiros, estaleiros de reparos, proprietários de embarcações e compradores de engenharia, os principais pontos de confirmação são o tamanho da corrente, o grau da corrente da âncora, a posição de montagem, o teste de função estanque, a autorização operacional, o material, a proteção da superfície, o escopo do certificado e se o desenho do projeto exige CB 289-81 ou outra revisão confirmada.

Especificações rápidas

• Tipo de produto: Liberador de corrente de âncora tipo parafuso / aperto de cabo → fixa o elo final da corrente de âncora e suporta liberação controlada de acordo com o procedimento da embarcação.
• Norma técnica: CB 289-81 conforme fornecida → a revisão exata da norma deverá ser confirmada se o documento do projeto também fizer referência a CB* 289-91.
• Faixa de diâmetro nominal da corrente: 25 mm a 122 mm → cobre vários tamanhos de corrente de âncora para pequenas embarcações, rebocadores, barcos de trabalho, embarcações interiores e outros tipos de navios quando o desenho da embarcação corresponder.
• Classe de corrente aplicável: correntes de ancoragem de grau 2 e grau 3 → o grau de corrente e as dimensões do elo final devem ser verificados antes da seleção.
• Posição de instalação: convés do navio, antepara ou limite do armário da corrente da âncora → estrutura de montagem, folga operacional e limite estanque devem ser confirmados por desenho.
• Operação: arranjo mecânico aparafusado → projetado para operação rotativa prática e ação confiável de liberação/fixação quando instalado e mantido corretamente.
• Requisito de estanqueidade: o teste de função de estanqueidade é especificado → o método de teste, a pressão, a duração e os critérios de aceitação devem seguir os requisitos do projeto ou da classe.
• Material e acabamento: Aço C-Mn ou aço inox, com jateamento Sa 2.5 + shop primer epóxi, galvanização ou tratamento superficial personalizado disponível conforme pedido.

Principais Parâmetros Técnicos

Dimensões de seleção da página principal para o liberador de corrente de âncora tipo parafuso CB 289-81. As dimensões estão em mm, salvo indicação em contrário. A tabela de dimensões completa fornecida é mantida na seção Referência de Engenharia.

Guia de seleção e consulta

Passo 1: Confirme o nome do produto e a referência padrão: liberador de corrente de âncora tipo parafuso/aperto de cabo, CB 289-81 ou a revisão exata especificada pelo projeto.

Etapa 2: Confirme a faixa de diâmetro nominal da corrente da âncora, o grau da corrente e o arranjo do elo final/extremidade amarga de acordo com a especificação da corrente da âncora do navio.

Etapa 3: Confirme a posição de instalação: limite do convés, antepara ou bloqueio de corrente, incluindo espaço disponível, direção de operação, posição de abertura e limite estanque.

Etapa 4: Confirme os requisitos de material: aço C-Mn, aço inoxidável ou outro tipo de aço especificado, juntamente com qualquer requisito de certificado de material.

Etapa 5: Confirmar o tratamento de superfície e proteção contra corrosão: jateamento Sa 2.5 + shop primer epóxi, acabamento galvanizado, sistema de pintura final ou tratamento de superfície personalizado.

Etapa 6: Confirme a inspeção e o escopo do certificado antes da cotação: teste de função estanque, certificado do fabricante, certificado de material, inspeção de classe ou inspeção testemunhal, se necessário.

Etapa 7: Forneça a quantidade, tipo de embarcação, desenho de instalação ou foto de referência, destino de entrega, prazo de entrega necessário e qualquer requisito da sociedade classificadora.

Estrutura

Corpo aparafusado | Interface de aperto do elo final da corrente de âncora | Conexão de operação manual/remota de acordo com o layout da embarcação | Interface de montagem em convés ou antepara | Arranjo de vedação estanque | Superfície de inspeção e revestimento | Execução opcional em aço inoxidável

Vantagens de design, instalação e qualidade

• A estrutura aparafusada suporta fixação mecânica gradual e liberação do elo final da corrente da âncora, o que é útil quando é necessário um arranjo simples, robusto e funcional.
• A instalação pode ser disposta em posição de convés ou antepara quando apoiada no desenho da embarcação; detalhes de montagem, reforço e limite de estanqueidade devem ser verificados pelo estaleiro ou escritório de projeto.
• A faixa de tamanho fornecida de 25 mm a 122 mm de diâmetro da corrente permite que o prendedor de cabo seja selecionado para diferentes tamanhos de embarcações, incluindo barcos pequenos, rebocadores, barcos de trabalho, embarcações de serviço e embarcações interiores quando a especificação da corrente corresponder.
• O teste de função de estanqueidade está listado nas especificações fornecidas, tornando o projeto de vedação e a interface de instalação importantes pontos de compra e inspeção.
• As opções de aço C-Mn e aço inoxidável permitem que o comprador corresponda ao ambiente de corrosão, às expectativas de manutenção, ao sistema de pintura da embarcação e ao orçamento do projeto.
• As áreas de rotação e de contato do parafuso devem ser verificadas quanto à operação suave após a fabricação, tratamento de superfície e montagem final para evitar esforço operacional excessivo.
• O tratamento de superfície pode ser organizado como jateamento Sa 2.5 com shop primer epóxi, galvanização ou revestimento personalizado de acordo com a especificação de revestimento do projeto.

Atributos personalizados

• Padrão: CB 289-81 conforme fornecido → use esta referência quando a especificação do estaleiro ou do proprietário solicitar este liberador de âncora tipo parafuso.
• Nome do produto: Liberador de corrente de âncora tipo parafuso / aperto de cabo → usado para fixar e liberar o elo final da corrente de âncora, não para serviço de elevação.
• Diâmetro nominal da corrente: 25–122 mm → selecione pelo diâmetro real da corrente da âncora e desenho do projeto.
• Grau da corrente de âncora: Grau 2 / Grau 3 → o grau da corrente e as dimensões do elo final devem ser confirmados antes da fabricação.
• Instalação: limite do convés / antepara / armário de corrente → a interface de instalação e a área estanque devem seguir o desenho de disposição da embarcação.
• Operação: liberação mecânica aparafusada → manopla de operação, haste ou layout de operação remota devem ser confirmados de acordo com o projeto da embarcação.
• Função estanque: teste exigido de acordo com a especificação fornecida → método de teste e critérios de aceitação a serem confirmados pelos requisitos do projeto.
• Material: Aço C-Mn ou aço inoxidável → o grau exato e o escopo do certificado devem ser confirmados antes do pedido.
• Tratamento superficial: Jateamento Sa 2.5 + shop primer epóxi, galvanizado ou customizado → acabamento final segue exigência de proteção anticorrosiva do projeto.
• Requisito de certificado: disponível de acordo com os requisitos do projeto → aprovação de classe, inspeção testemunhada e nível de certificado devem ser confirmados antes da cotação.

Como funciona

O elo final da corrente da âncora é fixado pelo aperto do cabo → O mecanismo de parafuso mantém o elo preso durante o serviço normal → O operador gira o parafuso / arranjo de controle a partir da posição designada quando a liberação é necessária → O elo final é liberado de acordo com o procedimento da embarcação → A função estanque é verificada de acordo com os requisitos de teste do projeto

Aplicativos

Pequenas embarcações | Rebocadores | Barcos de trabalho | Barcos de serviço | Barcos patrulha | Embarcações governamentais | Embarcações interiores | Armários com correntes de âncora | Posições de fixação da extremidade da corrente da âncora do convés | Posições de fixação da extremidade da corrente da âncora de antepara | Projetos de novas construções e reparos

Certificações e Vantagens

Os certificados podem ser organizados de acordo com os requisitos do projeto, escopo da inspeção, rastreabilidade do material, requisitos de teste de estanqueidade e procedimento de aprovação da sociedade de classe.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste de Fabricantes.

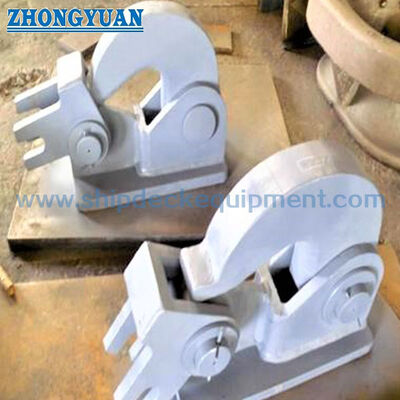

Desenho e fotos

Perguntas frequentes

Q1: Como deve ser selecionado o liberador de corrente de âncora tipo parafuso CB 289-81 correto?

A1: Selecione o modelo pelo diâmetro nominal da corrente da âncora, grau da corrente, disposição do elo final, posição de instalação, folga operacional e desenho do recipiente. A tabela fornecida cobre diâmetros de corrente que variam de 25 mm a 122 mm.

Q2: Esta braçadeira de cabo pode ser instalada nas posições do convés e da antepara?

A2: Ele pode ser organizado em posições de convés ou antepara quando o projeto da embarcação suporta a interface de montagem e o limite estanque. O estaleiro ou escritório de projeto deve confirmar o reforço, o local de abertura, a direção da operação e os requisitos de inspeção.

Q3: Os certificados de classe são fornecidos automaticamente com cada pedido?

A3: Não. Certificados relacionados à classe, inspeção testemunhal, rastreabilidade de material e documentação de teste à prova d'água devem ser confirmados antes da cotação e organizados de acordo com os requisitos do projeto e procedimento de aprovação de classe.
