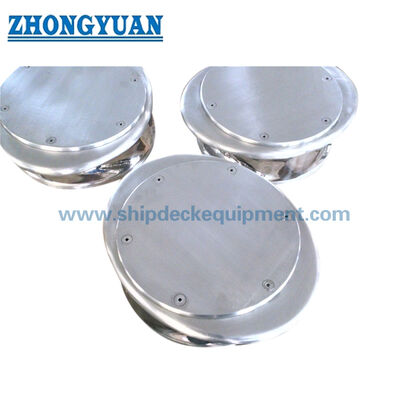

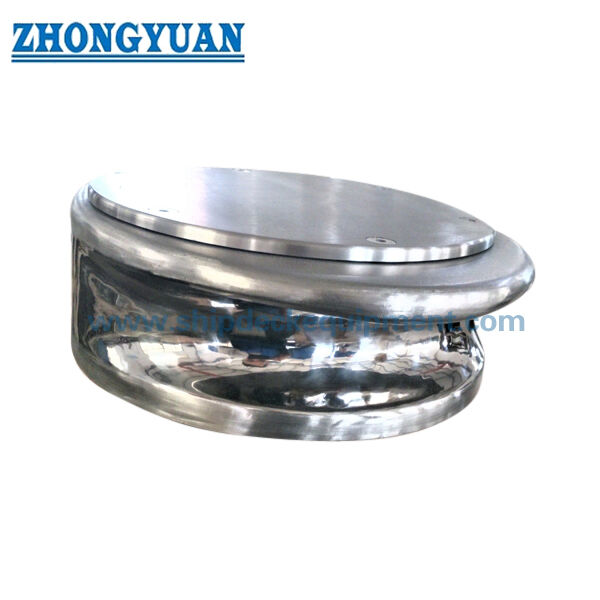

Chock de botões de aço inoxidável polido.

Calço de botão de aço inoxidável polido | Guia de corda de amarração polida espelhada para amarração interior, iate e barco de trabalho

Visão geral do produto

O calço de botão de aço inoxidável polido é um guia de cabo de amarração compacto para embarcações que precisam de uma superfície lisa de contato com o cabo, material inoxidável resistente à corrosão e uma aparência limpa e polida. É adequado para embarcações lacustres, barcos fluviais interiores, iates, barcos de serviço oficial, barcos de trabalho, barcos de patrulha e barcos da guarda costeira, especialmente para projetos nas Américas onde acessórios de convés de aço inoxidável e ferragens de amarração polidas são comumente solicitados.

O calço pode ser fornecido em fundição de aço inoxidável SUS304 ou SUS316, com tratamento de superfície polido, polido pesado ou polido espelhado. Os raios de contato do cabo e as áreas de mudança de seção devem ter acabamento suave e livres de rebarbas para ajudar a reduzir o corte do cabo, a abrasão local e a concentração de tensão. Fundição de sílica sol, fundição de silicato de sódio, tratamento térmico, teste mecânico de material, teste de penetração de corante, revisão FEA e teste de tração podem ser organizados de acordo com o escopo do pedido confirmado e os requisitos do projeto.

Especificações rápidas

• Tipo de produto: calço de botão em aço inoxidável polido → guia de cabo de amarração compacto para pontos de amarração de embarcações que exigem um acabamento inoxidável liso.
• Aplicação principal: embarcações lacustres, barcos fluviais interiores, iates, barcos de trabalho oficiais, barcos de patrulha e barcos da guarda costeira → adequados para ferragens de convés visíveis e arranjos de amarração de embarcações de pequeno e médio porte.
• Tamanho fornecido: 14 em tipo ou personalizado → as dimensões fornecidas de A a G são utilizadas para verificação de layout e confirmação de orçamento.
• Referência de tamanho principal: A 16,5 pol. (419,1 mm), B 14 pol. (355,6 mm), C Ø14 pol. (Ø355,6 mm) → dimensões principais para desenho de páginas da web e revisão do espaço de instalação.
• Opção de material: fundição em aço inoxidável SUS304 ou SUS316 → o grau final deve ser selecionado de acordo com as especificações do navio, ambiente aquático e requisitos do proprietário.
• Tratamento de superfície: polido, polido pesado ou polido espelhado → melhora a aparência e ajuda a criar uma superfície de contato com o cabo sem rebarbas.
• Acabamento de fundição: fundição de sílica sol ou fundição de silicato de sódio → o processo deve ser confirmado de acordo com o acabamento superficial, tolerância dimensional, custo e requisitos de entrega.
• Inspeção e suporte de engenharia: teste mecânico de material, registro de tratamento térmico, teste de penetração de corante, cálculo FEA e teste de tração → disponível de acordo com a necessidade do projeto.

Principais Parâmetros Técnicos

Guia de seleção e consulta

Etapa 1: Confirme o tipo de calço de botão de aço inoxidável, tamanho 14 ou tamanho personalizado, e se as dimensões A a G correspondem ao desenho do vaso.

Passo 2: Confirmar o tipo de embarcação e a área de serviço: embarcação lacustre, barco fluvial interior, iate, barco de trabalho de serviço, barco patrulha, barco da guarda costeira ou outra aplicação do projeto.

Etapa 3: Confirme os requisitos de material: SUS304, SUS316, grau de fundição inoxidável, qualquer componente de placa inoxidável e requisito de rastreabilidade do material.

Etapa 4: Confirme o acabamento da superfície: polido, polido pesado ou polido espelhado, incluindo padrão visual, foto de amostra ou rugosidade necessária, se aplicável.

Etapa 5: Confirme o escopo da inspeção e do certificado: certificado do moinho, relatório de teste de propriedade do material, registro de tratamento térmico, teste de penetração de corante, aprovação C;ass, cálculo FEA e teste de tração, se necessário.

Etapa 6: Forneça a quantidade, posição de instalação, desenho ou foto, tamanho do cabo e base de carga, se disponível, destino de entrega e prazo de entrega necessário.

Estrutura

Corpo do botão em aço inoxidável fundido | Superfície arredondada de contato com o cabo | Transição suave de seção | Acabamento polido ou polido espelhado | Interface de instalação no convés ou baluarte a confirmar | Inspeção opcional e escopo de teste

Vantagens de fundição, polimento e engenharia

• A construção em aço inoxidável polido é adequada para áreas de atracação visíveis em iates, barcos de trabalho, barcos de patrulha, embarcações interiores e barcos da guarda costeira, onde a resistência à corrosão e a aparência são preocupações de aquisição.
• O perfil arredondado de contato do cabo e o acabamento sem rebarbas ajudam a reduzir o contato local agudo que pode cortar, raspar ou danificar localmente os cabos de amarração.
• Raios suaves e áreas de mudança de seção ajudam a reduzir a concentração de tensão local; A revisão de resistência baseada em FEA pode ser fornecida quando o projeto exigir verificação de engenharia.
• A fundição de sílica sol pode ser selecionada quando uma melhor superfície de fundição e uma base de acabamento mais fina são necessárias, enquanto a fundição de silicato de sódio pode ser discutida de acordo com os requisitos de custo e produção.
• O SUS304 pode ser considerado para água doce e serviços gerais quando aceito pelas especificações do projeto; O SUS316 pode ser selecionado quando uma maior resistência à corrosão for exigida pelo proprietário ou pelo ambiente operacional.
• O tratamento térmico e os testes mecânicos do material podem ser organizados de acordo com o tipo de fundição inoxidável selecionado e o plano de inspeção do pedido.
• O teste de penetração de corante é adequado para verificar indicações de quebra de superfície em superfícies fundidas de aço inoxidável polido quando especificado pelo cliente ou pelo plano de inspeção.
• O teste de tração pode ser organizado de acordo com os requisitos do projeto; carga de teste, direção de carga, disposição de fixação e critérios de aceitação devem ser confirmados antes da cotação.

Atributos personalizados

• Nome do produto: Calço de botão de aço inoxidável polido → guia de corda de amarração com perfil de botão arredondado e liso.
• Tipo de modelo: Calço de botão de aço inoxidável → tipo 14 ou tamanho personalizado de acordo com o desenho do vaso.
• Material: fundição em aço inoxidável SUS304 / SUS316 → o texto SUS306 nos dados fornecidos deve ser confirmado antes da divulgação final da folha de dados.
• Acabamento de fundição: fundição de sílica sol / fundição de silicato de sódio → processo selecionado de acordo com a qualidade da superfície, tolerância e requisitos orçamentários.
• Acabamento de superfície: polido / polido pesado / polido espelhado → o nível de acabamento deve ser confirmado por foto de amostra ou exigência visual.
• Inspeção: teste mecânico do material / tratamento térmico / teste de penetração de corante, se necessário → o escopo da inspeção segue o pedido e os requisitos de aprovação do projeto.
• Suporte de engenharia: Cálculo de resistência FEA e teste de tração disponíveis → caso de carga, direção do cabo e critérios de aceitação devem ser confirmados antes da cotação.
• Certificado: Aprovação de classe e certificado de fábrica disponíveis mediante solicitação → não assumido como entrega padrão, a menos que incluído no escopo do pedido.
• Instalação: montagem no convés ou baluarte a ser confirmada → estrutura circundante, método de soldagem/fixação e reforço devem ser verificados por desenho.

Como funciona

O cabo de amarração se aproxima do calço → O perfil de botão polido e arredondado guia o cabo → A superfície de contato sem rebarbas reduz a abrasão local → A força local do cabo é transferida para a estrutura da embarcação através do calço instalado → O escopo da inspeção ou teste é confirmado de acordo com os requisitos do projeto

Aplicativos

Embarcações lacustres nas Américas | Barcos fluviais interiores | Iates | Barcos de trabalho oficiais | Barcos patrulha | Barcos da guarda costeira | Pequenas embarcações de serviço | Posições de amarração em marinas e portos | Projetos de novas construções e substituições

Certificações e Vantagens

Os certificados podem ser organizados de acordo com os requisitos do projeto, escopo da inspeção, rastreabilidade do material e procedimento de aprovação da classe ou do proprietário.

Certificação:, Certificado de Teste de Fabricantes. aprovação de classe, certificado de fábrica e relatório de teste de propriedade de material estão disponíveis mediante solicitação de acordo com o escopo do pedido.

Desenho e fotos

Perguntas frequentes

Q1: O SUS304 ou SUS316 deve ser selecionado para um calço de botão de aço inoxidável?

A1: O SUS304 pode ser considerado para serviços em lagos de água doce e rios interiores quando aceito pelas especificações da embarcação. O SUS316 é normalmente selecionado quando é necessária maior resistência à corrosão, especialmente para serviços costeiros, exposição à névoa salina ou requisitos mais rígidos do proprietário. A nota final do material deverá seguir a especificação do projeto.

Q2: O calço do botão pode ser fornecido com acabamento polido espelhado?

A2: Sim. Podem ser fornecidos acabamentos polido, polido pesado e polido espelhado. O acabamento necessário deve ser confirmado com uma amostra de superfície, foto de referência ou requisito de aceitação visual porque o polimento espelhado afeta o processo de produção, a inspeção e o custo.

Q3: O cálculo FEA e o teste de tração podem ser fornecidos?

A3: Sim. O cálculo de resistência FEA e o teste de tração podem ser organizados de acordo com os requisitos do projeto. A direção do cabo, a base de carga esperada, a carga de teste, a disposição do acessório e os critérios de aceitação devem ser confirmados antes da cotação.
