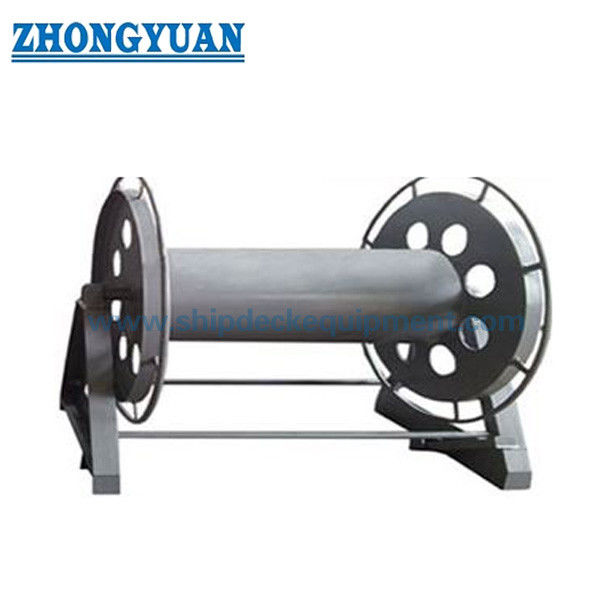

13-32mm Carretel Compacto de Cabo de Aço sem Alça | Armazenamento de Cabo de Aço com Punho de Tambor em Convés de Navio

Carretel de cabo de aço compacto de 13-32mm sem manivela | Armazenamento de cabo de aço com aderência no tambor em convés de navio

Visão Geral do Produto

O carretel de cabo de aço tipo AW é projetado para armazenamento compacto de cabo de aço marinho onde uma manivela saliente não é necessária.

O design sem manivela mantém o perfil do carretel simples e compacto. Os operadores giram o carretel segurando a borda externa do tambor, tornando-o adequado para espaços de convés limitados e operação de baixa frequência.

Comparado com os carretéis tipo A operados por manivela, o tipo AW reduz as partes salientes e fornece uma estrutura mais simples para aplicações orientadas ao armazenamento.

O carretel é usado apenas para armazenamento, não para içamento ou tração. É adequado para cabos de aço de 13 mm a 32 mm com comprimento de armazenamento de 120 m a 190 m.

Uma base aparafusada, arranjo de rolamento lubrificado, freio opcional ou pino de travamento e acabamento de borda livre suave suportam armazenamento seguro e arranjo mais fácil a bordo.

Especificações Rápidas

• Diâmetro Aplicável do Cabo de Aço: 13-32 mm -> Adequado para armazenamento de cabo de aço marinho de pequeno a médio porte
• Operação: Sem manivela, operação por aderência no tambor -> Operadores giram o carretel segurando a borda externa do tambor
• Estrutura Compacta: Sem manivela saliente -> Melhor para espaço de convés e áreas de armazenamento limitados
• Norma: CB/T 3468-92 Tipo AW -> Norma de referência para carretel de cabo de aço marinho
• Capacidade do Tambor: 120-190 m -> Selecionado de acordo com o diâmetro do cabo e o comprimento de armazenamento necessário
• Freio / Travamento: Freio de pé ou pino de travamento disponível -> Mantém o carretel estável durante o armazenamento
• Fixação da Base: Base aparafusada -> Instalação, remoção e realocação convenientes
• Estrutura: Design de furo para redução de peso -> Reduz o peso do produto mantendo a resistência estrutural
• Arranjo do Rolamento: Design de rolamento lubrificado -> Rotação mais fácil e menor esforço manual
• Material: Aço carbono / aço inoxidável 304 / 316L -> Selecionado de acordo com os requisitos de corrosão e orçamento
• Tratamento de Superfície: Galvanização a quente / jateamento Sa2.5 + revestimento epóxi / aço inoxidável polido -> Proteção contra corrosão marinha
• Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante

Principais Parâmetros Técnicos

Nota: O modelo, detalhes do freio, arranjo da base e dimensões do tambor podem ser confirmados de acordo com os desenhos do projeto e o layout do convés do navio.

Guia de Seleção

Etapa 1 - Confirmar o diâmetro do cabo de aço -> Selecione AW13, AW17, AW21, AW26 ou AW32 de acordo com o tamanho do cabo

Etapa 2 - Confirmar o requisito de convés compacto -> Selecione AW quando uma manivela saliente não for preferida

Etapa 3 - Confirmar o método de operação -> Operadores giram segurando a borda externa do tambor

Etapa 4 - Confirmar o comprimento de armazenamento -> Corresponder à capacidade do tambor de 120 m a 190 m

Etapa 5 - Confirmar o requisito de freio ou travamento -> Recomendado para armazenamento seguro e condição estável a bordo

Etapa 6 - Confirmar a fixação da base e o revestimento -> Base aparafusada e sistema de revestimento de acordo com o arranjo do convés do navio

Etapa 7 - Confirmar o requisito de certificado -> Certificado de Teste do Fabricante ou certificado de classe de acordo com a demanda do projeto

Estrutura

Tambor | Núcleo do Tambor de Tubo de Aço | Eixo | Arranjo de Rolamento Lubrificado | Estrutura de Suporte | Base Aparafusada | Furos de Redução de Peso | Freio de Pé / Pino de Travamento | Estrutura Compacta Sem Manivela

Vantagens de Design e Qualidade

• Design sem manivela -> Evita a manivela saliente e melhora a compacidade do armazenamento
• Operação por aderência no tambor -> Operadores giram segurando a borda externa do tambor
• Estrutura mais simples -> Menos peças de operação externas e estiva mais fácil
• Furos de redução de peso -> Reduzem o peso do produto sem afetar a resistência estrutural
• Freio de pé ou pino de travamento -> Mantém o carretel estável durante o armazenamento ou em condição de espera
• Arranjo de rolamento lubrificado -> Rotação suave e menor esforço manual
• Base aparafusada -> Instalação, remoção e realocação convenientes
• Bordas livres lisas -> Protegem os operadores de bordas afiadas e melhoram a segurança no manuseio
• Superfície de contato suave com o cabo -> Reduz o risco de danos ao cabo de aço durante o enrolamento e armazenamento

Atributos Personalizados

• Tipo de Produto: Carretel compacto de armazenamento de cabo de aço sem manivela -> Usado para armazenamento de cabo marinho, não para içamento
• Norma: CB/T 3468-92 Tipo AW -> Norma de referência para carretel marinho
• Cabo Aplicável: Cabo de aço de 13-32 mm -> Cobre necessidades de armazenamento de diâmetro pequeno e médio
• Capacidade: 120-190 m -> Selecionado com base no diâmetro do cabo e no comprimento de armazenamento necessário
• Operação: Operação por aderência no tambor -> Operadores giram segurando a borda externa do tambor
• Estrutura: Sem manivela saliente -> Adequado para armazenamento compacto e espaço de convés limitado
• Freio: Freio de pé disponível -> Melhora a estabilidade de armazenamento
• Travamento: Pino de travamento disponível -> Mantém o carretel seguro durante o armazenamento
• Instalação: Base aparafusada -> Montagem e realocação fáceis
• Material: Aço carbono / aço inoxidável 304 / 316L -> Selecionar com base nos requisitos de corrosão e orçamento
• Tratamento de Superfície: Galvanização a quente / revestimento epóxi / aço inoxidável polido -> Proteção contra corrosão marinha
• Personalização: Tamanho do tambor, arranjo da base, freio, pino de travamento e material -> Suporta requisitos específicos do projeto
• Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante -> Suporta requisitos de documentação e inspeção do projeto

Guia de Consulta

Por favor, forneça o diâmetro do cabo de aço, comprimento do cabo, requisito de espaço compacto, requisito de freio ou travamento, arranjo de fixação da base, material, tratamento de superfície e requisito de certificação.

Não tem certeza sobre o tamanho correto do carretel? Envie-nos o diâmetro do cabo e o comprimento de armazenamento, e recomendaremos uma configuração de carretel adequada.

Como Funciona

O cabo de aço é enrolado no tambor para armazenamento. Os operadores giram o carretel segurando a borda externa do tambor, enquanto o arranjo do rolamento suporta movimento suave. O freio de pé ou pino de travamento fixa o carretel quando o cabo está armazenado ou quando o carretel não está em operação.

Aplicações

Armazenamento compacto de cabo de aço em convés de navio | Espaço de convés limitado | Armazenamento de cabo de amarração sobressalente | Equipamento de embarcações | Armazenamento de cabo em oficina

Certificações e Vantagens

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante. As vantagens incluem estrutura leve, rotação suave, instalação com base aparafusada, segurança de freio/travamento, bordas livres lisas e materiais/revestimentos personalizáveis.

Desenho e Fotos

Desenho de arranjo geral e fotos do produto

Pedido

Especificar: Modelo Tipo AW, diâmetro do cabo de aço, comprimento do cabo, requisito de espaço compacto, requisito de freio ou travamento, material, tratamento de superfície, arranjo da base aparafusada, quantidade e requisito de certificação.

FAQ

P1: Por que escolher o carretel sem manivela AW?
R: O tipo AW é adequado quando estrutura compacta e menos partes salientes são preferidas para aplicações orientadas ao armazenamento.

P2: Como o carretel é operado sem manivela?
R: Os operadores giram o carretel segurando a borda externa do tambor. O arranjo de rolamento lubrificado suporta rotação suave.

P3: O tipo AW é melhor para espaço de convés limitado?
R: Sim. O design sem manivela reduz as partes salientes e é mais fácil de arranjar em áreas de armazenamento compactas.

P4: Este carretel é usado para içamento ou tração?
R: Não. É um carretel de armazenamento para cabo de aço, não um guincho de içamento ou guincho de reboque.

P5: O tratamento de superfície pode ser personalizado?
R: Sim. Galvanização a quente, jateamento Sa2.5 mais revestimento epóxi, aço inoxidável polido e revestimento personalizado estão disponíveis.
