Batente de Corrente Tipo Cão Parafusado para Corrente de 17–68 mm | Tipo JIS F 2002, Aço Fundido ou Ferro Fundido Nodular

Prateleira de cadeia de ancoragem de tipo cão para cadeia de 17 ¢ 68 mm. Tipo JIS F 2002, aço fundido ou ferro dúctil

Visão geral do produto

Este tampão de cadeia de ancoragem de tipo canino com parafusos utiliza o conceito dimensional e de arranjo de trilhos do compressor de cabo de cadeia de tipo canino JIS F 2002,enquanto o corpo pode ser fornecido em aço fundido ou ferro dúctil em vez da base original de material cinza-ferro fundido. A unidade incorpora uma cadeia, um cão articulado, um alfinete de dobradiça e um alfinete de bloqueio, e é instalada numa fundação preparada por parafusos em vez de soldar diretamente o corpo do tampão à estrutura do convés.

A fundação com parafusos é uma característica fundamental para projetos em que o tampão completo pode precisar ser removido para inspeção, reparação ou substituição.A série de tamanhos fornecida abrange os tamanhos nominais 19 a 68 para cadeias de ancoragem de 17 a 68 mm., com arranjos de carris de classe A e classe B selecionados de acordo com a passagem necessária do eixo de ligação / eixo de Kenter.Porque o material da carroceria oferecido é alterado da base de material padrão original, a qualidade final do material, os parafusos da fundação, a adequação estrutural, a base de carga, o âmbito de inspecção e a aceitação devem seguir o desenho e a especificação do projecto aprovados.

Especificações rápidas

• Instalação: montagem com parafusos → permite retirar o tampão completo sem cortar o corpo da fundação do convés, sob reserva do projeto de parafusos e fundações aprovado.

• Base de conceção: geometria do compressor de cabos de cadeia de cães do tipo JIS F 2002 → utilizada como referência de dimensões e disposição legadas em vez de uma alegação de conformidade do material inalterada.

• Opções de material do corpo: aço fundido ou ferro dúctil → qualidade exacta, propriedades mecânicas e certificação do material a confirmar para o projecto.

• Faixa de dimensões nominais: 19 a 68 → corresponde aos diâmetros da cadeia de ancoragem aplicáveis de 17 a 68 mm na tabela de dimensões fornecida.

• Disponibilidade de classes: Classe A/Classe B → selecionada de acordo com a orientação necessária da ligação ou do grilhão de Kenter através da cadeia.

• Disposição de funcionamento: cão articulado + alfinete de bloqueio → fornece retenção mecânica direta através do trilho da cadeia após a colocação da cadeia.

• Interface de fundação: corpo, parafusos, placa de fundação e reforço local do convés formam o caminho de transferência de carga → todos devem ser verificados no desenho de instalação aprovado.

• Massa de referência:Os valores originais de design legado são mantidos apenas na Referência de Engenharia Backend → a massa do produto final deve ser recalculada / confirmada para o corpo de aço fundido ou de ferro dúctil selecionado.

Parâmetros técnicos principais

Dimensões de selecção e instalação do núcleo a partir da série de dimensões do tipo JIS F 2002 fornecida.

Guia de selecção e consulta

• Etapa 1: Confirmar o arranjo do tipo JIS F 2002 para cães com parafusos, tamanho nominal 19 a 68 e classe A ou classe B, de acordo com a passagem de grilhões exigida.

• Passo 2: Fornecer o diâmetro da cadeia de âncora, o grau da cadeia, se conhecido, os detalhes da ligação / da cadeia Kenter, a posição da linha central da cadeia e a orientação necessária da cadeia através da pista.

• Etapa 3: Confirmar o material da carroceria: aço fundido ou ferro dúctil. Indicar a qualidade do material exigido, os requisitos de baixa temperatura/impacto, se houver, o nível de certificado do material e os requisitos de aprovação.

• Passo 4: Fornecer o desenho aprovado da fundação, que mostre o padrão do buraco do parafuso, a especificação do parafuso, a placa da fundação, o reforço do convés, a altura da instalação, o cabo da cadeia e a distância de funcionamento.

• Etapa 5: Confirmar o sistema de revestimento, a inspecção de fundição, a inspecção dimensional, os requisitos de TDN, a rastreabilidade do material, a documentação do fabricante e qualquer escopo de testemunha de classe / terceiro.

• Etapa 6: Indicar a quantidade, o tipo de embarcação, a finalidade da construção nova ou de substituição, a localização da instalação, o destino da entrega, o prazo de entrega exigido e as fotos do equipamento existente, se disponíveis.

Estrutura

Corpo de aço fundido ou de ferro dúctil / trilha de cadeia. Cão de engrenagem. Pincel de engrenagem. Pincel de bloqueio. Lavadora.

Instalação de parafusos, materiais e vantagens de engenharia

• A instalação de uma fundação com parafusos é a principal característica estrutural deste projecto e permite a remoção do tapete completo para reparação ou substituição em oficina,desde que o padrão da fundação e do parafuso permaneça adequado.

• O aço fundido pode ser escolhido quando o projecto requer um corpo fundido mais resistente e uma inspecção/traçabilidade específica do projecto; o grau exacto e os critérios de aceitação devem ser acordados antes da fabricação.

• O ferro dúctil pode ser escolhido quando se preferir uma fundição de ferro nodular; a qualidade exata, as propriedades mecânicas e a adequação de serviço devem ser confirmadas pelo caderno de especificações do projecto.

• Class A and Class B track arrangements accommodate different joining-shackle / Kenter-shackle passage orientations and should be selected from the actual chain connection rather than only from nominal chain diameter.

• A pista de contacto da cadeia, as bordas e as interfaces dos pinos devem estar livres de aberrações prejudiciais, bordas locais afiadas e interferências do conjunto que possam danificar a cadeia ou impedir o bloqueio correto.

• Os parafusos de fundação, a placa de fundação, a estrutura do convés e o reforço local fazem parte do caminho de transferência de carga;A instalação com parafusos deve, por conseguinte, ser revista como uma interface estrutural completa..

• A alteração do material da carroceria não constitui por si só uma nova SWL, carga à prova de ruptura ou carga de ruptura.O requisito de verificação ou ensaio do projeto deve basear-se nos critérios aprovados de conceção e aceitação do projeto..

Atributos personalizados

• Base de conceção: Geometria legada do tipo JIS F 2002 → mantida para compatibilidade dimensional e arranjo de parafusos; não apresentada como conformidade material inalterada.

• Tipo de produto: tampão de cadeia de ancoragem de tipo canino/compressor de cabos de cadeia → dispositivo montado na fundação para fixação mecânica da cadeia de ancoragem.

• Instalação: fundação com parafusos → traçado do parafusos, placa de fundação e reforço do convés a confirmar a partir do desenho aprovado.

• Tamanho nominal: 19 / 22 / 25 / 28 / 32 / 36 / 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 → selecionado de acordo com o diâmetro da cadeia e o desenho de instalação.

• Classe: A ou B → selecionada de acordo com a orientação da passagem da cadeia de junção/Kenter.

• Material do corpo: aço fundido ou ferro dúctil → requisitos exatos de qualidade e propriedades mecânicas a confirmar antes da produção.

• Status do material: atualização do material específico do projecto → a base de material original do JIS F 2002 não é utilizada como material de carroceria oferecido.

• Tratamento de superfície: limpeza por explosão + revestimento marinho especificado pelo projeto → sistema final para seguir o material selecionado e os requisitos de revestimento do navio / estaleiro.

• Capacidade de carga: Para confirmar → não existem SWL, a carga de prova ou a carga de ruptura devem ser inferidas a partir do tamanho nominal da cadeia ou da massa de referência anterior.

• Requisitos de certificação: De acordo com os requisitos do projecto → o fabricante, o material, os documentos NDT ou de classe estão sujeitos ao âmbito de inspecção acordado.

Como funciona

Anchor chain is aligned in the chain track → The hinged dog is rotated across the chain → Locking pin and retaining parts secure the dog in the closed position → Chain movement is mechanically restrained through the stopper body and bolted foundation → Retaining parts are released and the dog is opened before chain movement resumes

Aplicações

Replacement of bolted dog-type anchor chain stoppers | Drawing-specified anchoring systems | Retrofit projects requiring removable foundation-mounted equipment | Newbuilding applications where the JIS F 2002-type bolted arrangement is specifically approved

Certificações e vantagens

Os certificados e documentos de inspecção podem ser organizados de acordo com as exigências do projecto, a rastreabilidade do material acordada, o âmbito de inspecção e o procedimento de aprovação da sociedade de classificação.Não são automaticamente incluídos, a não ser que estejam indicados na ordem de compra.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

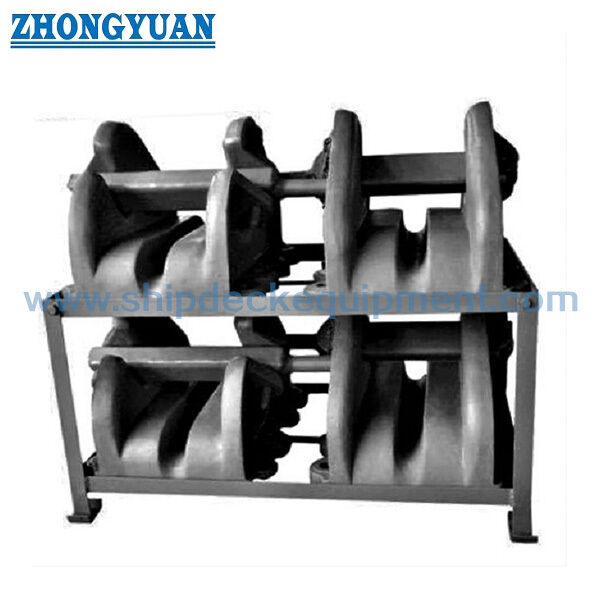

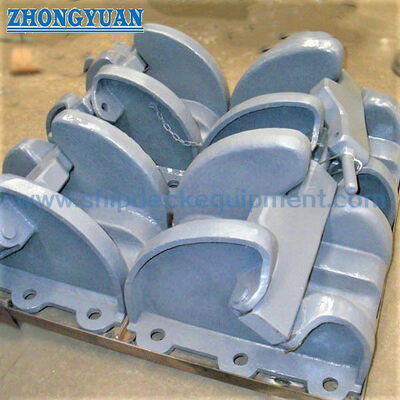

Desenho e Fotos

Perguntas frequentes

P1: Qual é a principal característica de instalação deste tampão de cadeia de ancoragem tipo cão?

A1: A carroceria é montada numa fundação preparada por parafusos em vez de ser permanentemente soldada ao convés, o que permite retirar a unidade completa para inspecção, reparação ou substituição,sujeito ao projeto aprovado da fundação e do parafuso.

P2: Pode a carroceria ser fornecida em aço fundido ou ferro dúctil?

R2: Sim, como uma atualização de material específico do projeto para a geometria do tipo JIS F 2002.A documentação dos materiais e a adequação estrutural devem ser confirmadas antes da produçãoO material modificado não deve ser descrito como inalterado na conformidade com o material JIS F 2002.

Q3: Que informações são necessárias antes da cotação?

A3: Confirmar o tamanho nominal, o diâmetro da cadeia, a classe A ou B, os detalhes dos grilhões, o material da carroceria, a qualidade do material, o padrão do parafuso da fundação, o suporte do convés, o revestimento, o âmbito de inspecção/certificado,Requisitos de quantidade e entrega. Fornecer o desenho de instalação ou de substituição sempre que disponível.

Fornecer o desenho da fundação com o padrão de parafusos e suporte estrutural.
