Visão Geral do Produto

O guia de rolo pedestal DIN 81907 Forma A é um dispositivo de condução de corda de rolo único usado em estações de amarração de navios onde a linha de amarração precisa mudar de direção através de um rolo vertical de rotação livre. A Forma A usa um arranjo de pedestal cilíndrico e é normalmente instalada no convés interno ou na área de amarração do convés, de acordo com o desenho de condução de corda da embarcação, reforço do convés, detalhe de soldagem e altura de trabalho necessária.

Esta página foca na Forma A com rolo tipo DIN 81906 e na faixa de SWL fornecida de 10 kN a 320 kN. A interface de lubrificação do bucha de bronze e eixo é um ponto de design importante: acesso adequado à graxa, ajuste do eixo, folga da bucha e acesso de manutenção ajudam o rolo a girar suavemente, reduzir o atrito de deslizamento e limitar o desgaste desnecessário nas cordas de amarração. A qualidade do rolo de aço fundido, testes não destrutivos e testes de tração podem ser organizados de acordo com a classe do material, escopo do pedido e requisito de inspeção de classe ou projeto.

Especificações Rápidas

• Tipo de produto: Guia de rolo pedestal DIN 81907 Forma A → guia vertical de rolo único para controle de direção da corda de amarração de navios.
• Referência padrão: DIN 81907:1997-12 com rolo DIN 81906 → usado quando o desenho da embarcação ou estaleiro especifica o arranjo de guia de pedestal padrão alemão.
• Forma: Pedestal cilíndrico Forma A → diferente do pedestal cônico Forma B e deve ser confirmado antes da cotação.
• Faixa de SWL da tabela fornecida: 10 a 320 kN → usado para seleção de guia de amarração; não deve ser tratado como capacidade de içamento.
• Opções de altura do pedestal Forma A: 200 a 800 mm para números nominais menores e 200 a 600 mm para Número Nominal 20 e 32 → útil para combinar a altura da condução da corda e o layout do convés.
• Faixa de diâmetro do rolo: 160 a 560 mm de referência → o tamanho final do rolo segue o número nominal, SWL, arranjo da corda e desenho do projeto.
• Foco na lubrificação: projeto de lubrificação de bucha de bronze e eixo → suporta rotação flexível do rolo e reduz o desgaste da corda causado pelo contato de deslizamento.
• Capacidade de inspeção: controle de qualidade de fundição, NDT e testes de tração disponíveis de acordo com o requisito do projeto → o escopo da inspeção deve ser confirmado antes da produção.

Parâmetros Técnicos Principais

Guia de Seleção e Consulta

• Passo 1: Confirme o padrão e a forma necessários: Guia de rolo pedestal cilíndrico DIN 81907 Forma A, não pedestal cônico Forma B.
• Passo 2: Selecione o número nominal e o SWL de acordo com o arranjo de amarração, direção da condução da corda, desenho da embarcação e carga de trabalho necessária.
• Passo 3: Confirme a altura do pedestal Forma A h, a dimensão geral f, a posição de instalação no convés, a altura disponível da condução da corda e o espaço livre no convés circundante.
• Passo 4: Confirme o rolo, a bucha de bronze, o eixo, o ponto de lubrificação, o acesso à graxa e o espaço de manutenção para que o rolo possa girar suavemente em serviço.
• Passo 5: Confirme a classe do material, o escopo da inspeção de fundição, o método NDT, o requisito de teste de tração, o tratamento de superfície e o requisito da sociedade classificadora antes da cotação.
• Passo 6: Forneça a quantidade, o tipo de embarcação de aplicação, o desenho de instalação, uma foto de referência, se disponível, o destino de entrega e o tempo de entrega necessário.

Estrutura

Rolos únicos tipo DIN 81906 | Corpo do rolo de aço fundido | Interface de bucha de bronze e eixo | Projeto de acesso à lubrificação / graxa | Tubo de pedestal cilíndrico | Base de convés soldada | Superfície de contato da corda lisa | Primer de fábrica ou tratamento de superfície especificado

Vantagens de Lubrificação, Fundição e Engenharia

• A interface de bucha de bronze e eixo é projetada para rotação de baixo atrito quando devidamente lubrificada, ajudando o rolo a girar com a linha de amarração em vez de forçar a corda a deslizar sobre uma superfície fixa.
• O acesso à graxa e a folga de manutenção devem ser verificados durante a seleção, especialmente onde a altura do pedestal ou o equipamento do convés circundante podem limitar o acesso de serviço.
• Superfícies lisas do rolo de aço fundido reduzem o contato pontual agudo com a corda. O desempenho final do desgaste da corda também depende do tipo de corda, ângulo da linha, carga, acabamento da superfície e condição de manutenção.
• Prática de fundição controlada, inspeção dimensional e acabamento de superfície ajudam a manter a circularidade do rolo, o alinhamento do eixo e a qualidade da superfície de contato da corda.
• NDT como MT, PT, UT ou outros métodos de inspeção podem ser organizados quando exigido pela classe do material, especificação do comprador ou escopo de testemunho de classe.
• Testes de tração podem ser organizados para material de fundição ou cupons de teste relevantes de acordo com o escopo do pedido; o padrão de teste e os critérios de aceitação exigidos devem ser confirmados antes da produção.
• O arranjo de pedestal cilíndrico é adequado quando o desenho da embarcação especifica DIN 81907 Forma A e requer uma altura de rolo vertical definida acima do convés.
• O detalhe de soldagem e o reforço do convés devem ser verificados pelo estaleiro ou escritório de projeto, pois o guia de pedestal transfere as forças de reação da linha de amarração para a estrutura local do convés.

Atributos Personalizados

• Padrão: DIN 81907 Forma A com rolo DIN 81906 → usar quando o estaleiro ou desenho da embarcação especifica guias de pedestal padrão alemão.
• Tipo: Pedestal cilíndrico Forma A → adequado para projetos que exigem um suporte cilíndrico reto em vez de um pedestal cônico.
• Nº Nominal: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → selecionar de acordo com SWL, arranjo da corda e layout de amarração da embarcação.
• SWL: 10 a 320 kN da tabela fornecida → apenas base para seleção de guia de amarração, não uma classificação de içamento.
• Altura do Pedestal: 200 / 400 / 600 / 800 mm para a maioria dos tamanhos Forma A, e 200 / 400 / 600 mm para Nº Nominal 20 e 32 → combinar altura da condução da corda e arranjo do convés.
• Projeto de Lubrificação: Lubrificação de bucha de bronze e eixo → acesso à graxa, ajuste do eixo, folga da bucha e condição de manutenção devem ser confirmados.
• Material: Aço macio, aço C-Mn, aço inoxidável, aço fundido ou ferro fundido nodular → a classe exata do material e o padrão devem ser confirmados antes da produção.
• Tratamento de Superfície: Jateamento Sa 2.5 + uma camada de primer de fábrica epóxi como referência → galvanizado, polido ou revestimento personalizado pode ser discutido quando especificado.
• Inspeção: Inspeção de fundição, NDT e testes de tração disponíveis de acordo com o requisito do projeto → método de inspeção, critérios de aceitação e escopo de testemunho devem ser acordados antes do pedido.
• Requisito de Certificado: Disponível de acordo com o escopo do pedido → certificado de classe, certificado de material, certificado do fabricante e inspeção testemunhada devem ser confirmados antes da cotação.

Como Funciona

A corda de amarração se aproxima do rolo pedestal → O rolo gira em torno da bucha de bronze e eixo lubrificados → A superfície lisa do rolo guia a direção da linha → O atrito de deslizamento da corda e o desgaste local são reduzidos → O pedestal transfere a força de reação para a estrutura do convés soldada

Aplicações

Navios de longo curso | Embarcações interiores | Navios de carga | Petroleiros | Graneleiros | Navios porta-contêineres | Rebocadores | Embarcações de trabalho | Estações de amarração de convés | Projetos de novas construções e substituições

Certificações e Vantagens

Certificados podem ser organizados de acordo com o requisito do projeto, escopo de inspeção, rastreabilidade do material e procedimento de aprovação da sociedade classificadora.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

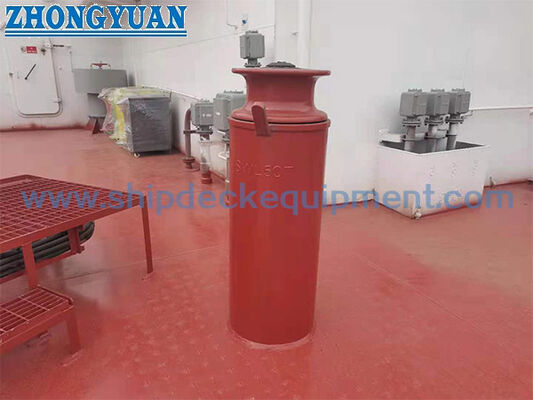

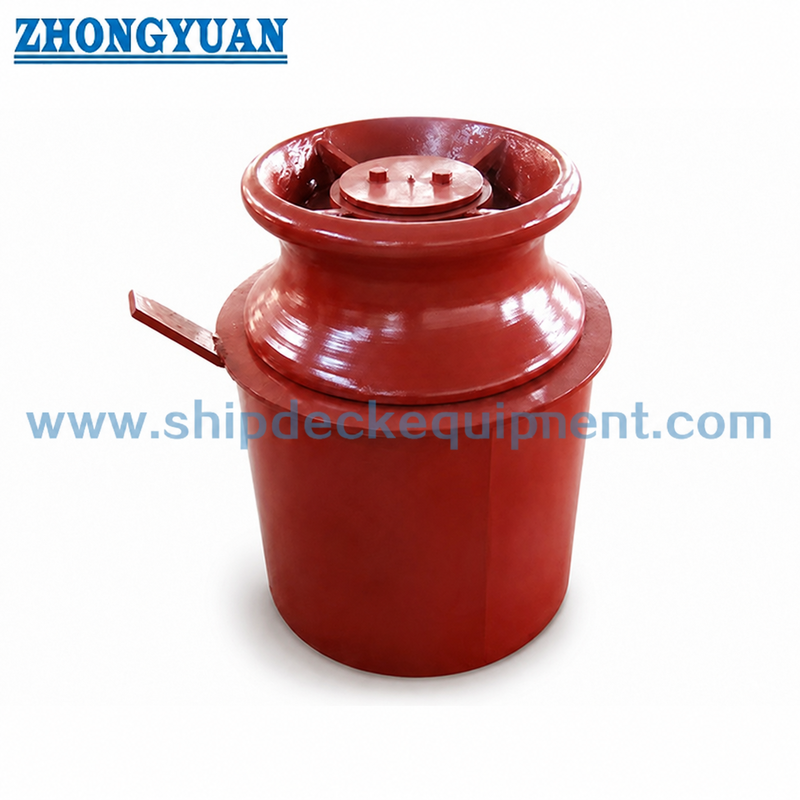

Desenho e Fotos

FAQ

Q1: Como selecionar o tamanho correto do DIN 81907 Forma A?

A1: Selecione o número nominal de acordo com o arranjo de amarração da embarcação, SWL necessário, ângulo da condução da corda, altura do rolo, posição do convés e desenho do estaleiro. A tabela fornecida é a referência de seleção para a página da web; a aprovação do projeto deve seguir o desenho da embarcação e o requisito de classe, quando aplicável.

Q2: Por que o projeto de lubrificação da bucha de bronze e eixo é importante?

A2: O guia deve conduzir a corda de amarração através da rotação do rolo, não através de contato de deslizamento excessivo. Lubrificação adequada, folga da bucha, alinhamento do eixo e acesso à graxa ajudam o rolo a girar suavemente e reduzem o desgaste desnecessário da superfície da corda.

Q3: O NDT e o teste de tração podem ser fornecidos com o produto?

A3: Sim, NDT e testes de tração podem ser organizados de acordo com o requisito do projeto, classe do material e escopo de inspeção. O método exigido, critérios de aceitação, inspeção testemunhada e tipo de certificado devem ser confirmados antes da produção.
