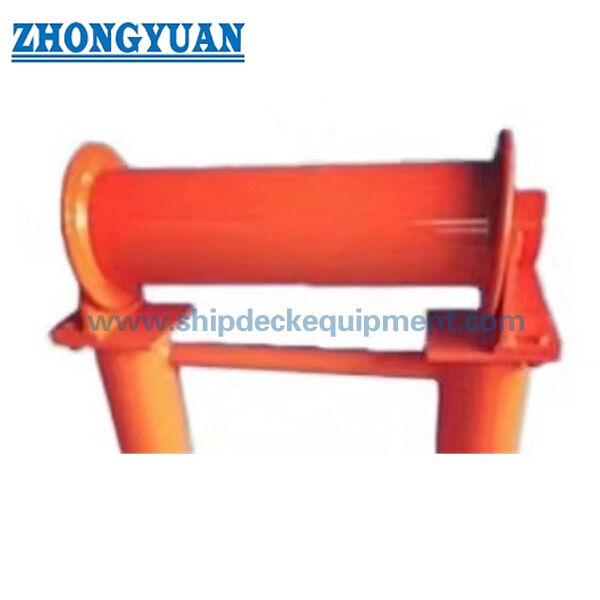

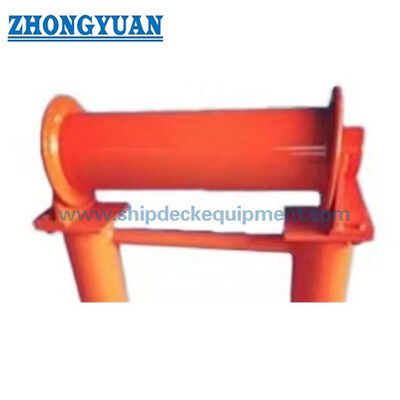

Guia de rolo horizontal para amarração de navios | CB/T 435-2005 Tipo A

Guia de Cabo Horizontal Lateral para Amarração de Navios | CB/T 435-2005 Tipo A

Visão Geral do Produto

O guia de cabo horizontal lateral CB/T 435 Tipo A é uma unidade de guia de cabo de amarração montada lateralmente, utilizada na posição de rolo horizontal, normalmente instalada na lateral do navio e usada em conjunto com um guia de cabo lateral duplo ou um escovilhão de rolo. Sua função é guiar o cabo de amarração e ajudar a mudar o ângulo de condução do cabo na direção vertical, reduzindo a abrasão local quando a direção do cabo muda entre a lateral do navio e o arranjo de amarração no convés.

Esta configuração Tipo A utiliza um rolo, eixo do rolo, bucha de rolamento, espaçador, assento do rolamento, placa de batente e projeto de rolamento com ranhura de lubrificação. O assento do rolamento de 120 mm de altura é soldado à estrutura do guia de cabo, enquanto a placa de batente fixa o eixo do rolo no lugar. Para aquisição e substituição, os principais pontos de confirmação são CB/T 435-2005 Tipo A, diâmetro do rolo, material, tratamento de superfície, arranjo de escovilhão de rolo lateral correspondente e requisito de certificado.

Especificações Rápidas

• Tipo de produto: Guia de cabo horizontal lateral → guia de cabo de posição lateral para arranjos de amarração de navios.
• Padrão e tipo: CB/T 435-2005 Tipo A → tipo lateral usado com arranjo de escovilhão de rolo lateral / guia de cabo de rolo duplo.
• Diâmetros dos rolos: 76 mm e 89 mm → duas opções nominais para combinar com o layout de amarração do navio e o caminho de condução do cabo.
• Faixa principal de comprimento: L 400–580 mm, L1 464–646 mm → útil para verificar o espaço de instalação perto da lateral do navio.
• Peso aproximado: 17,0 kg e 32,5 kg → suporta planejamento de manuseio, embalagem, substituição e estimativa de frete.
• Componentes principais: eixo do rolo, rolo, bucha de rolamento, espaçador, assento do rolamento, placa de batente e ranhura de lubrificação → projetado para rotação guiada e montagem de fácil manutenção.
• Opções de material: Aço C-Mn, aço carbono, aço inoxidável e opção de rolo FRP onde especificado → o material final deve seguir o requisito do projeto.
• Tratamento de superfície: Jateamento Sa 2.5 + primer de fábrica epóxi, polido, galvanizado ou acabamento personalizado → o revestimento final deve corresponder à especificação de pintura do navio.

Parâmetros Técnicos Principais

Guia de Seleção e Consulta

Passo 1: Confirme o guia de cabo horizontal lateral CB/T 435-2005 Tipo A e selecione o diâmetro nominal 75 ou 89 de acordo com o desenho do navio.

Passo 2: Confirme o arranjo de condução do cabo: posição de instalação lateral, mudança de ângulo de condução vertical e correspondência com o guia de cabo lateral duplo ou escovilhão de rolo.

Passo 3: Confirme o material e a opção de rolo: aço C-Mn, aço carbono, aço inoxidável ou rolo FRP, se exigido pelo projeto.

Passo 4: Confirme o tratamento de superfície: jateamento Sa 2.5 + primer de fábrica epóxi, acabamento galvanizado, superfície de aço inoxidável polida ou outro sistema de revestimento.

Passo 5: Confirme o escopo de inspeção e certificado antes da cotação: certificado do fabricante, certificado de material, inspeção testemunhada pela classe ou certificado de classe de acordo com o requisito do projeto.

Passo 6: Forneça a quantidade, tipo de navio, desenho ou foto de instalação, destino de entrega e tempo de entrega necessário.

Estrutura

Eixo do rolo | Rolo horizontal | Bucha de rolamento | Ranhura de lubrificação | Espaçador | Assento do rolamento de 120 mm de altura | Placa de batente para fixação do eixo | Estrutura de suporte do guia de cabo soldada | Tratamento de superfície especificado pelo projeto

Vantagens de Projeto de Amarração, Rotação e Engenharia

• O arranjo lateral Tipo A é adequado onde o cabo de amarração muda de direção entre o guia lateral do navio e o equipamento de amarração do convés, especialmente quando usado com um guia de cabo lateral duplo ou escovilhão de rolo.
• O rolo horizontal ajuda a guiar o cabo na direção vertical e reduz o atrito direto contra bordas de aço fixas durante a operação de amarração.
• A bucha de rolamento inclui uma ranhura de lubrificação para suportar a rotação flexível do rolo e reduzir a dificuldade de manutenção durante o serviço.
• A placa de batente fixa o eixo do rolo e ajuda a manter o conjunto do rolo em sua posição projetada durante a operação normal de guia de cabo.
• O assento do rolamento de 120 mm de altura fornece uma altura de suporte definida e uma interface soldada para integração com a estrutura do guia de cabo.
• O material e o tratamento de superfície podem ser selecionados de acordo com o ambiente do navio, requisito de corrosão, plano de manutenção e especificação do cliente.
• Nenhum SWL ou MBL de cabo é declarado na tabela de parâmetros fornecida. A seleção de carga deve ser verificada em relação ao arranjo de amarração do navio, dados do cabo e desenho do projeto quando necessário.

Atributos Personalizados

• Padrão: CB/T 435-2005 → usado para seleção de guia de cabo horizontal lateral Tipo A e referência de dimensão principal.
• Tipo: Tipo A lateral → adequado para instalação na lateral do navio e uso com arranjos de escovilhão de rolo lateral.
• Diâmetro Nominal: 75 / 89 mm → selecione de acordo com o desenho do projeto, diâmetro do rolo e espaço de instalação disponível.
• Diâmetro do Rolo: 76 / 89 mm → tamanho principal do rolo de contato com o cabo para desenho da página da web e confirmação da cotação.
• Material: Aço C-Mn / aço carbono / aço inoxidável / opção de rolo FRP → a seleção final deve ser confirmada pela especificação do projeto.
• Projeto do Rolamento: bucha de rolamento com ranhura de lubrificação → suporta rotação mais suave e acesso de manutenção.
• Assento do Rolamento: assento de rolamento soldado de 120 mm de altura → o desenho do projeto deve confirmar a estrutura circundante e a interface de instalação.
• Requisito de Certificado: disponível mediante solicitação de acordo com o requisito do projeto → o escopo de inspeção da classe deve ser confirmado antes do pedido.

Como Funciona

O cabo de amarração se aproxima do guia lateral do navio → O cabo entra em contato com o rolo horizontal → A rotação do rolo guia o cabo e muda o ângulo de condução vertical → A bucha de rolamento e a ranhura de lubrificação suportam a rotação flexível → O cabo continua em direção ao escovilhão de rolo lateral correspondente ou equipamento de amarração do convés.

Aplicações

Postos de amarração na lateral do navio | Arranjos de escovilhão de rolo lateral | Uso em conjunto com guia de cabo de rolo duplo | Guia de ângulo vertical do cabo de amarração | Navios de carga | Embarcações de trabalho | Rebocadores | Projetos de novas construções e substituições

Certificações e Vantagens

Os certificados podem ser providenciados de acordo com o requisito do projeto, escopo de inspeção, rastreabilidade de material e procedimento de aprovação da sociedade classificadora.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

Desenho e Fotos

Perguntas Frequentes

P1: Qual é a função principal do guia de cabo horizontal lateral CB/T 435 Tipo A?

R1: É usado na lateral do navio para guiar o cabo de amarração e ajudar a mudar o ângulo de condução do cabo na direção vertical. Normalmente é usado em conjunto com escovilhão de rolo lateral ou arranjos de guia de cabo de rolo duplo.

P2: O diâmetro do rolo fornecido é o mesmo que o SWL do produto?

R2: Não. O diâmetro do rolo e as dimensões principais não são SWL. Os dados fornecidos incluem diâmetro nominal, diâmetro do rolo, diâmetro do eixo, comprimento e peso. Qualquer base de carga deve ser confirmada a partir do cálculo de amarração do navio, dados do cabo, desenho do projeto ou requisito da classe.

P3: O que deve ser confirmado antes de encomendar o Tipo A?

R3: Confirme CB/T 435-2005 Tipo A, diâmetro nominal 75 ou 89, arranjo de guia de cabo / escovilhão de rolo lateral correspondente, material, tratamento de superfície, requisito de certificado, quantidade, desenho de instalação, destino de entrega e tempo de entrega.
