O tipo de CB/T 3062 Fairleads universais dos rolos 3 de um tubo envia a amarração do equipamento

Marinha 3 Roller Universal Fairlead para Compacto Navio Amarração Guia de Corda CB / T 3062 Tipo A

Visão geral do produto

O Marine 3 Roller Universal Fairlead é um fairlead de rolos compacto e econômico usado para aplicações básicas de amarração de navios e orientação de cordas de convés.CB/T 3062 Tipo A é concebido com dois rolos verticais e um rolos horizontal inferior, ajudando a corda a conduzir suavemente de três direções, reduzindo o contato direto da corda com a estrutura do convés.

Em comparação com os fairleads de 5 rolos, 7 rolos ou 9 rolos, o tipo de 3 rolos não se destina a representar um arranjo pesado multi-direcional complexo.menor pegada de instalação, mais fácil de manutenção e menor custo do projecto, tornando-o adequado para embarcações pequenas e médias, postos de amarre auxiliares e arranjos gerais de guias de corda onde o percurso da corda é relativamente livre.

Especificações rápidas

• Tipo de produto: CB/T 3062 Tipo A 3 Roller Universal Fairlead → Compacto de base de rolos Fairlead para orientação de cordas de amarre de navios.

• Disposição dos rolos: 2 rolos verticais + 1 rolos horizontal inferior → guia a corda de três direcções práticas e reduz o atrito local.

• Faixa de tamanhos nominais: 100 a 320 → abrange os diâmetros das cordas de aço de 14 a 44 mm e os de nylon de 36 a 100 mm.

• Intervalo SWL: 54 a 533 kN de acordo com a tabela de parâmetros fornecida → a selecção do tamanho deve seguir o desenho do navio e a disposição de amarração.

• Faixa de peso: 112 a 2122 kg → útil para a disposição do convés, levantamento durante a instalação, embalagem e estimativa de carga.

• Opções de materiais: aço C-Mn, aço leve ou aço inoxidável, de acordo com a encomenda → o material final e o âmbito do certificado devem ser confirmados antes da cotação.

• Tratamento de superfície: pulverização a Sa2.5/S2.5, conforme especificado + primer epoxi, revestimento galvanizado, polido ou personalizado → selecionado de acordo com o sistema de revestimento do recipiente.

• Posicionamento: solução económica de 3 rolos para orientação básica de cordas → não é o mesmo posicionamento do produto que os fairleads de rolos 5 / 7 / 9 de vários rolos.

Parâmetros técnicos principais

Parâmetros da página principal do CB/T 3062 Tipo A 3 Roller Universal Fairlead. As dimensões são em mm, salvo indicação em contrário.

Guia de selecção e consulta

• Etapa 1: Confirmar CB/T 3062 Tipo A e tamanho nominal de acordo com o desenho do recipiente, o diâmetro da corda de aço ou o diâmetro da corda de nylon.

• Passo 2: Confirme a direção de condução da corda e a posição de instalação.

• Etapa 3: Confirmar os requisitos de SWL, tipo de corda, diâmetro da corda, disposição do convés e espaço disponível para a fundação antes da produção.

• Etapa 4: Confirmar os requisitos de material: aço C-Mn, aço leve, aço inoxidável ou material especificado no projeto.

• Etapa 5: Confirmar o tratamento da superfície: jato de jato de jato de jato, acabamento galvanizado, superfície polida de aço inoxidável ou sistema de revestimento marinho completo.

• Etapa 6: Confirme a exigência do certificado, a quantidade, o destino, o prazo de entrega exigido e forneça o desenho do navio ou as fotos de referência, se disponíveis.

Estrutura

Two vertical rollers | One lower horizontal roller | Compact supporting frame | Roller shafts | Bushing / bearing position to be confirmed | Deck-mounted foundation | Marine coating or project-specified surface treatment

Vantagens do projeto, instalação e manutenção

• O arranjo de 3 rolos fornece uma simples corda de condução para posições normais de amarração onde não é necessária uma linha de condução completa de vários rolos.

• A estrutura compacta ajuda a reduzir o espaço ocupado no convés, tornando-o adequado para embarcações de pequeno e médio porte ou locais de atracamento auxiliares.

• Os rolos reduzem o contacto directo das cordas com estruturas de aço fixas, ajudando a reduzir o atrito e a proteger a superfície das cordas durante a operação de amarração.

• O arranjo do tipo A com dois rolos verticais e um rolão horizontal inferior suporta a orientação da corda a partir de direções práticas ao nível do convés.

• Em comparação com os fairleads de maior número de rolos, a estrutura é mais fácil de inspecionar, re-pintar, lubrificar e manter.

• O material, o revestimento e o âmbito do certificado podem ser organizados de acordo com a ordem, as especificações do recipiente e o procedimento de aprovação de classe.

Atributos personalizados

• Padrão: CB/T 3062-2011 Tipo A → utilizado quando a especificação do projeto requer o padrão chinês de fairlead universal marítimo.

• Posicionamento do produto: Fairlead básico compacto de 3 rolos → adequado para orientação de corda comum, não para aplicações complexas de 9 rolos de várias direções.

• Quantidade de rolos: 3 rolos → dois rolos verticais e um rolão horizontal inferior para uma estrutura de guia simples e económica.

• Distância de corda: corda de aço 1444 mm / corda de nylon 36100 mm → selecionado por plano de amarração do navio e especificação da corda.

• SWL: 54-533 kN de acordo com o tamanho nominal → não substituem a verificação do projeto, a revisão da estrutura do convés ou a aprovação da classe, se necessário.

• Material: aço C-Mn / aço leve / aço inoxidável → grau final, rastreabilidade e certificado devem ser confirmados antes do pedido.

• Tratamento de superfície: sistema de revestimento de blasting + primer / galvanizado / polido / personalizado → deve corresponder às exigências de proteção contra a corrosão do recipiente.

• Requisito de certificado: Disponível de acordo com os requisitos do projeto → certificado de classe e testemunhas de inspecção estão sujeitos ao escopo do pedido e à aprovação da classe.

Como funciona

Rope approaches the fairlead → Vertical and horizontal rollers guide the rope path → Roller rotation reduces direct friction → Rope load is transferred through the fairlead frame to the deck foundation → Inspection and lubrication keep roller movement reliable

Aplicações

Sistema de amarre de navio. Guiamento de cordas de convés. Navios pequenos e médios. Navios de trabalho. Navios interiores.

Certificações e vantagens

Os certificados podem ser organizados de acordo com os requisitos do projecto, o âmbito de inspecção, a rastreabilidade dos materiais e o procedimento de aprovação da sociedade de classificação.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

Desenho e Fotos

Perguntas frequentes

P1: Qual é o posicionamento principal de um fairlead de 3 rolos?

R1: Um fairlead de 3 rolos é um produto básico, compacto e económico de guia de corda para as posições normais de amarração dos navios.Ferrolhas de 7 ou 9 rolos utilizadas para trilhos de cordas mais complexos.

Q2: Como deve ser selecionado o tamanho nominal correto?

A2: Seleccionar o tamanho de acordo com o tipo de corda, o diâmetro da corda, o SWL, a disposição do convés do navio e o desenho de instalação.

Q3: O material, o rolamento e o revestimento podem ser personalizados?

A3: o tratamento do material e da superfície pode ser confirmado de acordo com as exigências do projecto; a disposição dos rolamentos ou buchas, os pormenores da lubrificação e o âmbito do certificado devem ser confirmados através de desenhos,Especificação da encomenda e requisitos de inspecção.

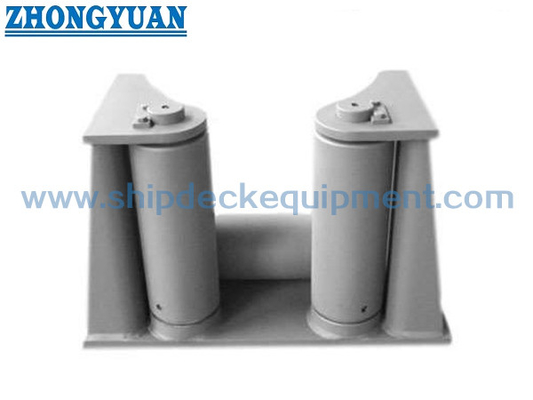

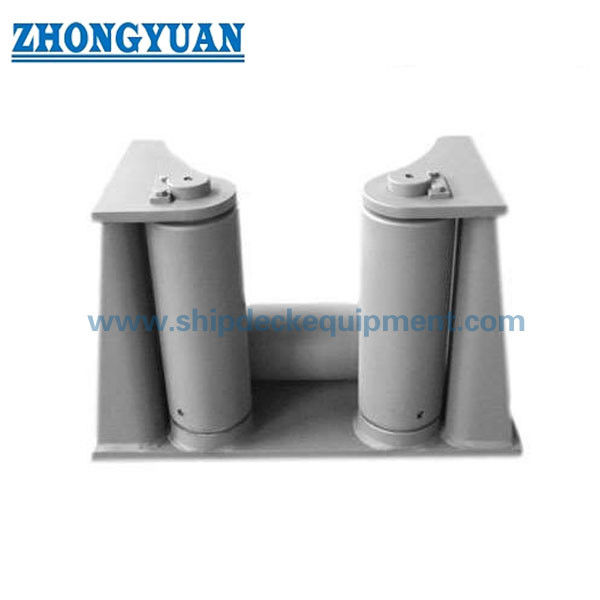

Desenho do CB/T 3062 Tipo A 3 Tubos Rollers Universal Fairleads Equipamento de amarre de navios
