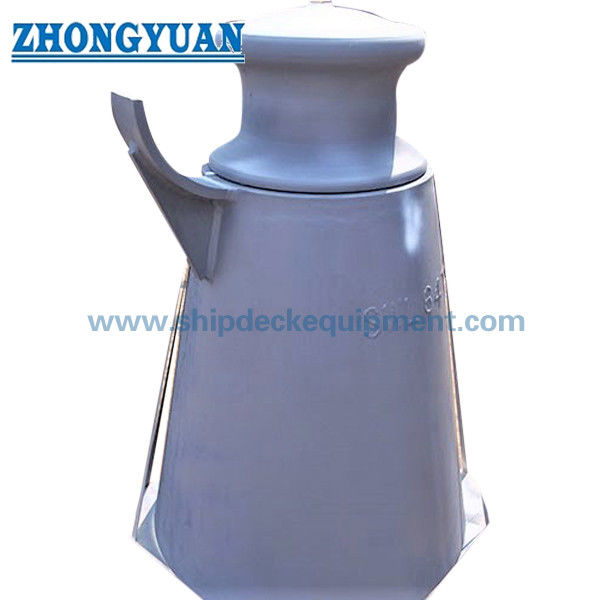

100–450mm Roldana de pedestal com cunho | SWL Verificado (254–1766 kN) para Amarração de Navios
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipment |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número do modelo: | Padrão e personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | As per quotation |
| Detalhes da embalagem: | Pálete ou personalizado |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | TT, L/C |
| Habilidade da fonte: | Satisfaça necessidades dos clientes |
|
Informação detalhada |
|||
| Padrão técnico: | CB/T 436-2000 | Tipo de rolo: | Tipo A com rolo padrão CB*58-83 |
|---|---|---|---|
| Diâmetros dos rolos: | 100 mm ~ 450 mm | Rolo não.: | Rolo nº: rolo único |
| Peso do rolo: | 9,9kg~452kg | Peso de base: | 63,9kg~454,4kg |
| Materiais: | Aço C-Mn suave, aço inoxidável, aço fundido, ferro fundido nodular | Tratamento de superfície: | jateamento de areia até S2.5 + uma camada de shop primer epóxi, galvanizado, tratamento de superfíci |
| Certificados de classificação: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, etc. | ||
| Destacar: | Cadeira de rolos de pedestal,CB/T 436 Fairlead,CB/T 436 Pedestal Roller Fairlead |
||
Descrição de produto
Guia de rolete de pedestal de 100 a 450 mm com mordente | Carga de trabalho segura (SWL) verificada (254 a 1766 kN) para amarração de navios
Visão Geral do Produto
A guia de rolete de pedestal tipo A CB/T 436 com mordente é projetada para guiar a corda e fixar temporariamente em sistemas de amarração de navios.
A estrutura elevada do pedestal garante o ângulo de passagem correto da corda do convés para a guia, reduzindo a flexão anormal e melhorando a distribuição da carga.
O rolete giratório de aço fundido reduz o atrito e o desgaste da corda, enquanto o mordente integrado permite posicionamento e retenção rápidos.
Projetado com valores de SWL definidos para seleção sob cargas de amarração reais, garantindo transferência de carga confiável e segurança operacional.
Especificações Rápidas
- Diâmetro do rolete: 100 a 450 mm → Define a capacidade da corda
- Altura do pedestal (H): ~1000 mm → Garante o ângulo de passagem correto
- SWL: 254 a 1766 kN → Define a carga permitida
- Função: Guiar + Mordente → Operação combinada
- Material: rolete de aço fundido + pedestal fabricado → Resistência
- Eixo: Aço de alta resistência → Transferência de carga
- Lubrificação: Bico de graxa → Manutenção fácil
- Superfície: Sa2.5 + primer → Proteção contra corrosão
- Padrão: CB/T 436-2000 → Conformidade marítima
Principais Parâmetros Técnicos
| Rolete Diâmetro. |
Diâmetro da Corda Aplicável (Máx.) (Apenas para referência) |
Dimensões | Peso kg |
SWL (kN) | ||||||||||||||||
| Fibra Corda Diâmetro. |
Natureza Corda Diâmetro. |
SWR (GB /T 8918) Resistência 1570 Mpa |
a | D1 | D2 | D3 | D4 | H | H1 | K | K1 | L | s | t | T1 | Rolete | Pedestal | |||
| 6X24 | 6X37 | |||||||||||||||||||
| 100 | 28 | 40 | 11. 0 | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 53. 9 | 254 |
| 150 | 32 | 45 | 16~18 | 14~16 | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33. 8 | 129. 0 | 412 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. 0 | 178. 0 | 550 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. 0 | 207 | 824 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. 0 | 265 | 1196 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. 0 | 1452 | |
| 400 | 65 | 85 | 40~42 | 38~40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. 0 | 401. 3 | 1766 |
| 450 | 80 | 44 | 42~44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. 0 | 445.4 | 1766 | ||
| Nota: Pedestal h= 1000 mm | ||||||||||||||||||||
Guia de Seleção
Passo 1 – Selecionar Diâmetro do rolete → Com base no tamanho da corda
Passo 2 – Confirmar Tipo de Corda → Corda de fibra ou cabo de aço
Passo 3 – Confirmar SWL → Deve exceder a carga de amarração
Passo 4 – Confirmar Altura do Pedestal → Corresponder ao ângulo de passagem do convés
Passo 5 – Confirmar Função → Com mordente ou apenas guia
Passo 6 – Confirmar Certificação → Requisito de classe
Estrutura
Rolete de aço fundido | Mordente | Pedestal elevado | Eixo | Sistema de lubrificação
Atributos Personalizados
- Altura do Pedestal: 500~1500 mm → Passagem correta da corda
- SWL: 254 a 1766 kN → Capacidade de carga
- Função: Guiar + segurar → Operação eficiente
- Material: Aço fundido → Resistência
- Eixo: Alta resistência → Transferência de carga
- Lubrificação: Sistema de graxa → Rotação suave
- Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante
Guia de Consulta
Por favor, forneça o diâmetro da corda, SWL necessário, altura do pedestal (se diferente), posição de instalação e certificação.
Como Funciona
O pedestal elevado garante o ângulo correto da corda, o rolete reduz o atrito e o mordente permite a fixação temporária.
Aplicações
Amarração de convés de navios | Aplicações de alto ângulo de passagem | Layout compacto
Certificações e Vantagens
Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; design de ângulo de passagem correto, redução do desgaste da corda, função integrada.
Desenho e Fotos

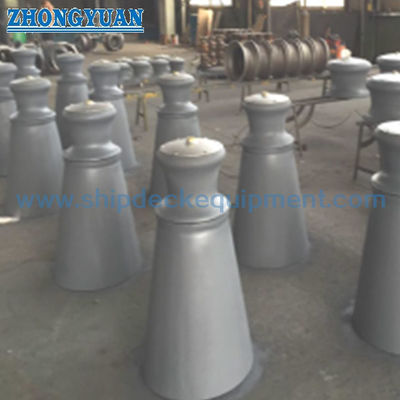

Desenho geral | Fotos do produto
Pedido
MOQ: 1 Unidade | Entrega: 45 a 60 Dias | Altura personalizada disponível
FAQ
P1: Por que a altura do pedestal é importante?
R: Garante o ângulo de passagem correto da corda e reduz a carga lateral.
P2: A altura pode ser personalizada?
R: Sim, a altura do pedestal pode ser ajustada para se adequar ao layout do convés.
P3: Como selecionar o SWL?
R: O SWL deve exceder a carga de amarração esperada.
