Guia de rolo pedestal DN100mm–450mm com cunho | Carga de trabalho segura verificada (254–1766 kN) para amarração de navios
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipmen |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| Padrão técnico: | CB/T 436-2000 | Tipo de rolo: | Tipo A com rolo padrão CB*58-83 |
|---|---|---|---|
| Diâmetros dos rolos: | 100 mm ~ 450 mm | Rolo não.: | Rolo nº: rolo único |
| Peso do rolo: | 9,9kg~452kg | Peso de base: | 63,9kg~454,4kg |
| Materiais: | Aço C-Mn suave, aço inoxidável, aço fundido, ferro fundido nodular | Tratamento de superfície: | jateamento de areia até S2.5 + uma camada de shop primer epóxi, galvanizado, tratamento de superfíci |
| Certificados de classificação: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, etc. | ||
| Destacar: | Cadeira de rolos de pedestal,CB/T 436 Fairlead,CB/T 436 Pedestal Roller Fairlead |
||
Descrição de produto
DN100mm 450mm Pedestal Roller Fairlead com Cleat. Verificado SWL (2541766 kN) para amarre de navio.
Visão geral do produto
CB/T 436 O pedestal de rolos tipo A com escudo é concebido para a orientação combinada de cordas e fixação temporária em sistemas de amarre de navios.
A estrutura elevada do pedestal garante o ângulo de condução adequado da corda do convés ao fairlead, reduzindo a curvatura anormal e melhorando a distribuição da carga.
O rolo giratório de aço fundido reduz o atrito e o desgaste da corda, enquanto a chave integrada permite o posicionamento e a retenção rápidos.
Projetado com valores SWL definidos para seleção sob cargas reais de amarração, garantindo transferência de carga confiável e segurança operacional.
Especificações rápidas
- Diâmetro do rolo: 100×450 mm → Define a capacidade da corda
- Altura do pedestal (H): ~ 1000 mm → Assegura o ângulo de condução adequado
- SWL: 2541766 kN → Define a carga admissível
- Função: Orientação + Cleação → Operação combinada
- Materiais: rolos de aço fundido + pedestal fabricado → Força
- Eixo: aço de alta resistência → transferência de carga
- Lubrificação: Pênis de graxa → Manutenção fácil
- Superfície: Sa2,5 + primer → Proteção contra corrosão
- Norma: CB/T 436-2000 → Conformidade marítima
Parâmetros técnicos principais
| Rodas Dia. |
Diâmetro de fio de corda aplicável (máximo) (apenas para referência) |
Dimensões | Peso Quilos |
SWL (kN) | ||||||||||||||||
| Fibras Corda Dia. |
Natureza Corda Dia. |
SWR (GB /T 8918) Resistência 1570 Mpa |
a) | D1 | D2! | D3! | D4! | H | H1 | K | K1 | L | s | t | T1 | Rodas | Pedestal | |||
| 6X24 | 6X37 | |||||||||||||||||||
| 100 | 28 | 40 | 11. 0 | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 53. 9 | 254 |
| 150 | 32 | 45 | 16 ~ 18 | 14 ~ 16 | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33. 8 | 129. 0 | 412 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. 0 | 178. 0 | 550 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. 0 | 207 | 824 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. 0 | 265 | 1196 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. 0 | 1452 | |
| 400 | 65 | 85 | 40 ~ 42 | 38 ~ 40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. 0 | 401. 3 | 1766 |
| 450 | 80 | 44 | 42~44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. 0 | 445.4 | 1766 | ||
| Nota: Pedestal h= 1000 mm | ||||||||||||||||||||
Guia de selecção
Passo 1 Selecionar o diâmetro do rolo com base no tamanho da corda
Passo 2 Confirmar tipo de corda → corda de fibra ou de aço
Passo 3
Passo 4
Passo 5
Passo 6 Confirmar a certificação → Requisito de classe
Estrutura

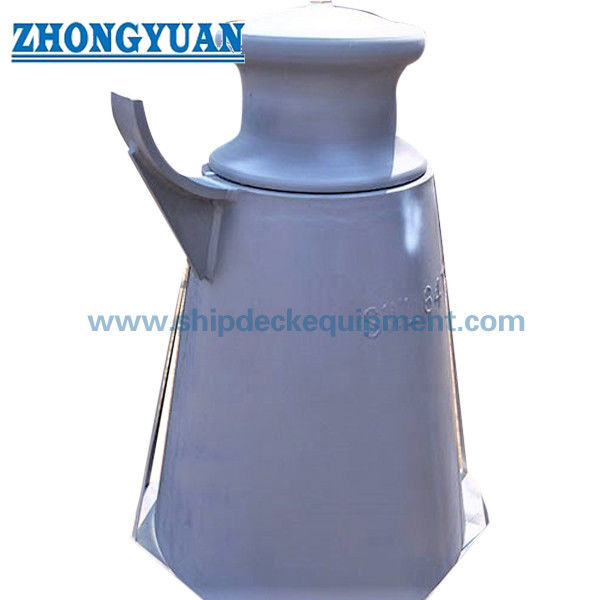

Rolante de aço fundido. Clip. Pedestal elevado.
Atributos personalizados
- Altura do pedestal: 500~1500 mm → Correcção do cabo
- SWL: 2541766 kN → Capacidade de carga
- Função: Guia + retenção → Função eficiente
- Material: aço fundido → Força
- Eixo: Alta resistência → transferência de carga
- Lubrificação: Sistema de lubrificação → Rotação suave
- Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante
Guia de consulta
Indicar o diâmetro da corda, o SWL exigido, a altura do pedestal (se diferente), a posição de instalação e a certificação.
Como funciona
O pedestal elevado garante o ângulo correto da corda, o rolo reduz o atrito e a chave permite a fixação temporária.
Aplicações
Amarração no convés do navio. Aplicações de alto ângulo de condução.
Certificações e vantagens
Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; design correto do ângulo de condução, desgaste reduzido da corda, função integrada.
Desenho e Fotos

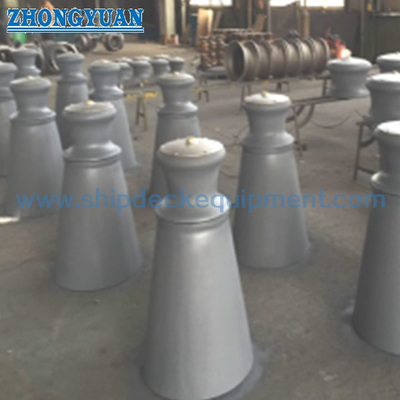

Desenho GA. Fotos do produto.
Encomenda
MOQ: 1 Unidade. Entrega: 45-60 Dias. Altura personalizada disponível.
Perguntas frequentes
P1: Por que a altura do pedestal é importante?
R: Assegura o ângulo de condução da corda e reduz a carga lateral.
P2: A altura pode ser personalizada?
R: Sim, a altura do pedestal pode ser ajustada de acordo com a disposição do convés.
Q3: Como selecionar SWL?
R: A SWL deve exceder a carga de amarração esperada.
