Bollard Inclinado de Duplo Pino 50–100mm | Bollard de Amarração Soldado Tipo A CB/T 169-2011 para Convés de Navio
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipmen |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| Padrão técnico: | CB/T 169-2011 | Diâmetros nominais: | 80 a 100 mm |
|---|---|---|---|
| Material: | Aço suave; Aço inoxidável disponível | peso: | 6,4 a 23,4kg |
| Tratamento de superfície: | Arborização a S2,5 + uma camada de primer epoxi, aço inoxidável polido, tratamento de superfície per | Certificados de classificação: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, etc. |
| Destacar: | Bollardo de base de chapa,GB 556 Bollardo,Equipamento de amarração de navios com base em chapa |
||
Descrição de produto
50-100mm Inclinado Bollardo Dobro Bitt. CB/T 169-2011 Bollardo Soldado Tipo A para o convés do navio.
Visão geral do produto
CB/T 169-2011 Bollardo de inclinação soldado tipo A é concebido para aplicações de atracamento de navios leves.
A estrutura inclinada de postes duplos melhora o desempenho de retenção da corda e evita o escorregamento da corda durante o movimento do navio.
É adequado para embarcações de trabalho, barcaças e embarcações de pequeno porte onde seja necessária uma fixação compacta e fiável.
Especificações rápidas
Padrão: CB/T 169-2011 → Substitui o GB556
Aplicação: Amarração de embarcações interiores e pequenas → Solução compacta e eficiente
Tipo: Tipo A (placa de base única) → Estrutura compacta
Diâmetro nominal: 50×100 mm → compatibilidade com a corda
SWL: 8,5-14,5 kN → Faixa de carga leve
Material: aço estrutural de carbono / aço inoxidável → Força e resistência à corrosão
Estrutura: Bitt duplo inclinado → Segurador de corda antiderrapante
Superfície: Sa2,5 + revestimento epóxi → Proteção marítima
Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante
Parâmetros técnicos principais (CB/T 169-2011 Tipo A)
| Dia nominal | SWL kN | 6x24 | 6x37 | Circo de cordas naturais | Dia sintético | D | D1 | H | L1 | L2 | t | Base L | B | h | T1 | k |
Peso Quilos |
| 50 | 8.5 | - | 6 | 45 | 10 | 60 | 75 | 170 | 230 | 180 | 6 | 310 | 130 | 26 | 10 | 6 | 6.4 |
| 75 | 11.5 | - | 7 | 54 | 12 | 76 | 90 | 210 | 300 | 240 | 8 | 400 | 160 | 43 | 12 | 6 | 15.2 |
| 100 | 14.5 | 8 | 8 | 63 | 14 | 114 | 130 | 240 | 360 | 290 | 10 | 470 | 180 | 51 | 16 | 8 | 23.4 |
Engenharia de Design Lógico
Percurso de transferência de carga: corda → poste de estribo → placa de base → convés.
Os postes inclinados aumentam o atrito e reduzem o escorregamento da corda.
A estrutura é otimizada para pontos de amarração leves.
Por que o projeto inclinado?
Previne o escorregamento da corda → Amarração mais segura
Melhora a aderência → Controle estável da corda
Redução da liberação acidental → Função fiável
Estrutura
Postes inclinados. Placa superior. Placa de base.
Atributos personalizados
Postes inclinados → desempenho antiderrapante
Base compacta → poupança de espaço
Finalização lisa → Protege a corda
Fabricação soldada → Força fiável
Guia de selecção
Passo 1 Selecionar A50 / A75 / A100 → Baseado em SWL
Passo 2 Confirmar o tamanho da corda → A partir da tabela
Passo 3
Passo 4
Não tem a certeza da selecção?
Guia de consulta
Indicar o tamanho da corda, a SWL, o tipo de embarcação, a quantidade e a certificação.
Como funciona
A corda envolve os postes inclinados → o atrito aumenta → a carga é transferida para o convés → o ancoramento estável.
Aplicações
Barcos de trabalho. Navios pequenos. Barcas. Navios de serviço no porto.
Certificações e vantagens
Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante

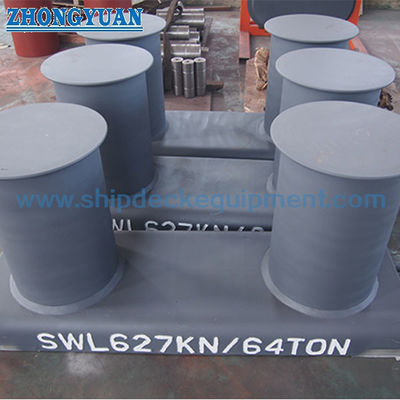

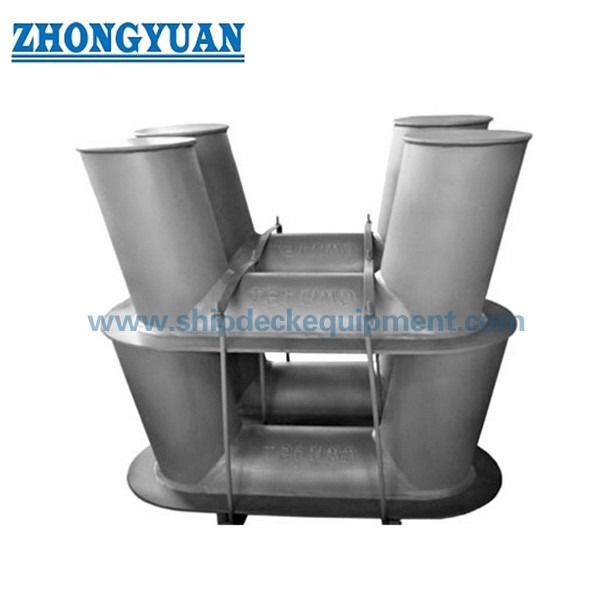

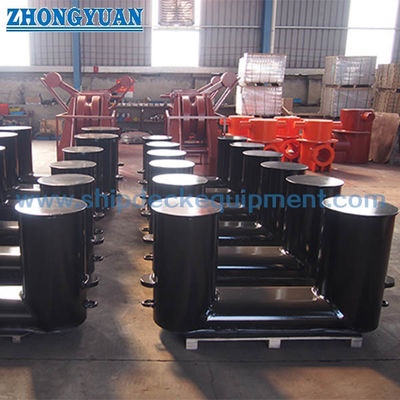

Desenho e Fotos
Desenho geral do arranjo e fotos do produto
Encomenda
Especifique: Tipo A. Tamanho. Material. Revestimento. Certificação.
Perguntas frequentes
P1: O que é um bolardo de tipo A?
A: Versão leve dentro do CB/T 169 com estrutura compacta.
P2: Porquê?
A: Impede que a corda escorregue.
Q3: Como selecionar?
R: Com base no tamanho da corda e SWL.
