Aperto de cabo de corrente de âncora tipo plugue removível | JIS F 2025 Tipo A

Visão geral do produto

O prendedor de cabo removível JIS F 2025 Tipo A é um acessório de trava de corrente usado para prender a extremidade amarga da corrente de ancoragem no anteparo do travador de corrente. Seu plugue/tampa destacável e arranjo de pinos fornecem um meio controlado de liberação da conexão da corrente quando um procedimento aprovado de abandono de emergência exige que a corrente da âncora seja solta. Não é um batente de corrente de convés, acessório de içamento, componente de reboque ou dispositivo rotineiro de manuseio de âncoras.

Os dados dimensionais fornecidos seguem JIS F 2025:1992. JIS F 2025:2021 é a edição ativa atual, portanto, pedidos de novas construções e relacionados a classes devem confirmar a edição aplicável antes da cotação. A seleção deve ser baseada no diâmetro nominal da corrente de ancoragem, no grau da corrente e na base de carga do projeto, na geometria do anteparo do travador de corrente, no acesso de liberação, na interface de soldagem, nos requisitos de vedação, no sistema de revestimento e no escopo de inspeção necessário.

Especificações rápidas

• Função do produto: Fixação da extremidade amarga da corrente de ancoragem no armário da corrente → fornece uma conexão definida no anteparo do armário da corrente e um arranjo de liberação destacável.
• Padrão e tipo: JIS F 2025 Tipo A tipo destacável → Tipo A é a configuração destacável; O tipo B é a configuração fixa.
• Edição padrão: dimensões fornecidas em 1992; A edição 2021 é atual → confirme o contrato, desenho do navio e requisitos de classe antes da produção.
• Faixa de tamanho nominal: 52 a 120, incluindo tamanho nominal 73 → abrange diâmetros de corrente de ancoragem aplicáveis ​​de 50–52 mm a 114–120 mm.
• Massa aproximada: 40,5 a 274 kg → relevante para manuseio, planejamento de instalação de anteparas, embalagem e estimativa de frete.
• Base de material padrão: Corpo SS400 com aço, latão, junta, gaxeta e materiais de retenção específicos do componente → aço inoxidável ou materiais alternativos exigem um desenho de projeto aprovado.
• Instalação: Soldado ao anteparo do bloqueio da corrente → o padrão permite que o corpo seja adaptado a uma superfície de montagem curva quando necessário.
• Vedação e teste: O desempenho da gaxeta e da gaxeta deve suportar o dever de vedação especificado → qualquer pressão de teste de estanqueidade da montagem concluída e critérios de aceitação devem ser confirmados pelo projeto.

Principais Parâmetros Técnicos

Guia de seleção e consulta

Etapa 1: Confirme a edição padrão aplicável, a configuração removível Tipo A e a designação como JIS F 2025 A52.

Etapa 2: Confirme o diâmetro nominal da corrente de ancoragem, o grau da corrente, os dados do certificado da corrente e se o pedido é para construção nova ou substituição de um prendedor de cabo existente.

Etapa 3: Forneça o arranjo do trava-corrente, espessura/curvatura do anteparo, interface de instalação soldada, detalhes de reforço, direção da corrente e acesso operacional disponível.

Etapa 4: Confirme a programação de material para o corpo, tampa, pino, rolha, fixadores, gaxeta, gaxeta, peças de retenção e qualquer requisito de aço inoxidável ou material especial.

Etapa 5: Confirme o tratamento de superfície, o dever de vedação, qualquer teste de função de estanqueidade, procedimento de liberação/redefinição, pontos de inspeção e se uma alça de tampa é necessária.

Etapa 6: Confirme a quantidade, certificado e escopo da classe, destino de entrega, prazo de entrega necessário, desenho aprovado, fotos do produto existente e requisitos de embalagem.

Estrutura

Corpo SS400 | Tampa/plugue removível | Montagem de pino e batente | Glândula de embalagem | Junta e embalagem | Pino de retenção e corrente | Parafusos e porcas | Interface de antepara de armário de corrente soldada | Alça de cobertura opcional

Instalação do Chain-Locker e vantagens de qualidade

• O Tipo A é a configuração JIS destacável, permitindo que a conexão do amargor seja liberada sob um procedimento de vaso controlado, em vez de permanecer permanentemente fixa.
• A geometria do corpo deve corresponder à antepara do bloqueio da corrente; onde a superfície de montagem é curva, o padrão permite que o corpo seja adaptado à superfície de instalação.
• O alinhamento do pino, do batente, da tampa, da gaxeta, do parafuso prisioneiro e da peça de retenção devem ser verificados juntos para que o curso de liberação e a condição de remontagem não sejam afetados pela distorção de fabricação.
• A programação de materiais baseada em componentes oferece suporte ao controle separado do corpo estrutural, peças removíveis, fixadores de latão, gaxetas, gaxetas e itens de arame/corrente de retenção.
• A condição da junta e da gaxeta é importante para a tarefa de vedação especificada. O desempenho do material, o intervalo de substituição, a pressão de teste e os critérios de aceitação devem seguir as especificações do projeto aprovado.
• A interface soldada da antepara e a estrutura circundante do navio devem ser verificadas pelo estaleiro ou escritório de projeto para transferência de carga, reforço local, acesso, proteção contra corrosão e inspeção.
• A fixação do cabo deve ser verificada quanto ao funcionamento após a fabricação e instalação de acordo com o procedimento acordado; não deve ser representado como um freio de molinete de âncora ou batente de corrente de convés.

Atributos personalizados

• Base padrão: dimensões fornecidas JIS F 2025:1992 / edição atual JIS F 2025:2021 → confirme qual edição é contratualmente aplicável.
• Tipo: Tipo A destacável → diferente da configuração fixa Tipo B.
• Tamanho nominal: 52/56/60/64/68/73/78/84/90/95/102/111/120 → selecione pelo diâmetro nominal da corrente de ancoragem aplicável.
• Designação padrão: JIS F 2025 A + número nominal → exemplo: JIS F 2025 A52.
• Material padrão do corpo: JIS G 3101 SS400 → outros materiais componentes seguem a programação de materiais padrão.
• Material Opcional: Aço inoxidável ou material customizado → disponível somente sujeito a desenhos aprovados, compatibilidade com corrosão, procedimento de soldagem e aceitação do projeto.
• Grau da corrente de âncora: A ser confirmado → as informações fornecidas indicam alternadamente até Grau 2 e Grau 2/Grau 3, portanto, nenhuma reivindicação de grau não suportada é feita.
• Tratamento de Superfície: Jateamento Sa 2.5 + shop primer epóxi, acabamento galvanizado ou revestimento do projeto → o sistema final depende do material, sequência de soldagem e especificação do revestimento do vaso.
• Requisito de certificado: Disponível de acordo com o escopo do pedido → certificado do fabricante, rastreabilidade do material, inspeção de classe e pontos de testemunha devem ser confirmados antes da cotação.

Como funciona

A extremidade da corrente de ancoragem é conectada ao prendedor do cabo → A corrente é fixada no anteparo do travador da corrente durante o serviço normal → As peças de retenção mantêm a tampa removível / arranjo de pinos na posição → Sob um procedimento de emergência aprovado, as peças de retenção e destacáveis ​​são liberadas em uma sequência controlada → O conjunto é inspecionado, reinicializado e selado novamente após a operação

Aplicativos

Armários de corrente | Fixação da extremidade amarga da corrente de âncora | Navios mercantes de médio e grande porte | Navios de carga | Petroleiros | Graneleiros | Navios porta-contentores | Projetos de novas construções | Projetos de substituição e retrofit

Certificações e Vantagens

Certificados e documentos de inspeção podem ser organizados de acordo com os requisitos do projeto, rastreabilidade do material, escopo de teste acordado e procedimento de aprovação da sociedade classificadora. As sociedades listadas não são incluídas automaticamente em todos os pedidos.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste de Fabricantes.

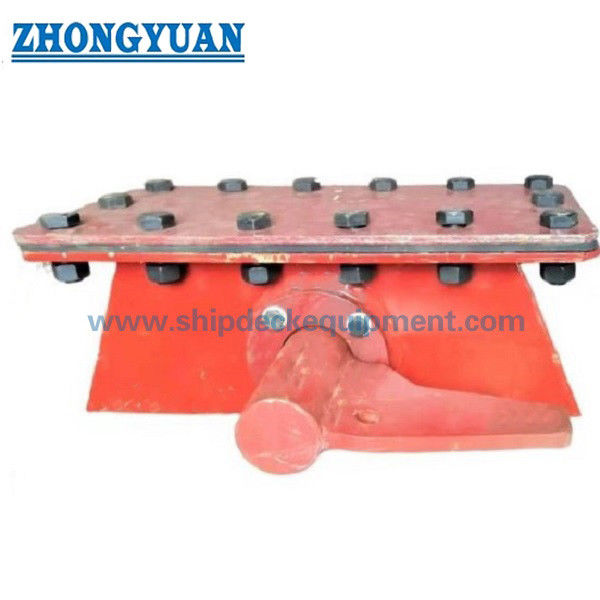

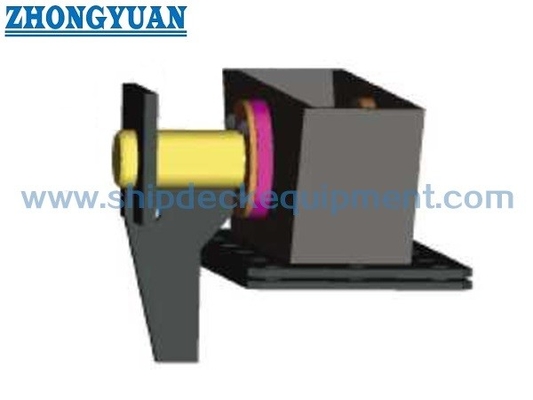

Desenho e fotos

Perguntas frequentes

Q1: Qual é a diferença entre JIS F 2025 Tipo A e Tipo B?

A1: O Tipo A é a configuração destacável e o Tipo B é a configuração fixa. O Tipo A é selecionado quando o arranjo do recipiente requer um método controlado de liberação da conexão âncora-corrente.

Q2: Como deve ser selecionado o tamanho nominal correto?

A2: Selecione o número nominal do diâmetro da corrente da âncora aplicável e confirme-o em relação ao desenho do recipiente, grau da corrente, geometria do trava-corrente, instalação existente, acesso de liberação e edição padrão aprovada. A tabela é uma referência de seleção dimensional, não uma declaração de SWL ou carga de ruptura.

Q3: Os testes de estanqueidade e a compatibilidade da corrente de Grau 3 estão incluídos como padrão?

A3: Não automaticamente. A norma atual identifica o desempenho da gaxeta e da gaxeta relacionada à vedação, mas o método de teste de estanqueidade da montagem concluída e os critérios de aceitação devem ser definidos pelo projeto. As declarações de classificação de cadeia fornecidas entram em conflito, portanto a compatibilidade de Grau 3 deve ser confirmada antes de ser declarada em uma cotação ou folha de dados.
