Corrente de Âncora Marinha Stud-Link | U1 U2 U3 Soldada por Flash-Butt para Ancoragem de Navios

Corrente de Âncora Marítima Stud-Link | Soldada por Flash-Butt U1 U2 U3 para Ancoragem de Navios

Visão Geral do Produto

A corrente de âncora marítima stud-link é um cabo de corrente soldado por flash-butt fornecido para sistemas de ancoragem de navios. Cada elo comum contém um pino central que suporta a geometria do elo, ajuda a limitar a deformação e torção excessivas e fornece engajamento estável com o elevador de corrente do guincho. A corrente é selecionada como parte do arranjo completo de ancoragem, incluindo a âncora, guincho, trava-corrente, bico de proa, paiol da corrente e acessórios de conexão.

A gama fornecida é de 12,5–70 mm nas classes U1, U2 e U3, com comprimentos de trecho normalmente encomendados entre 25,0 m e 27,5 m. A ISO 1704:2022 fornece a base dimensional reconhecida para correntes de âncora stud-link, enquanto as regras de classificação aplicáveis e a IACS UR W18 fornecem requisitos para fabricação aprovada, materiais, tratamento térmico, teste de carga de prova, teste de carga de ruptura, marcação e certificação. Esta página refere-se à corrente de âncora de navio; correntes de amarração permanente offshore de classes como R3, R3S, R4 e superiores são produtos separados e requerem uma especificação diferente.

Especificações Rápidas

• Tipo de produto: Corrente de âncora marítima stud-link → usada entre a âncora do navio e o arranjo de ancoragem do guincho / paiol da corrente.
• Construção: Elos de aço laminado soldados por flash-butt com pinos instalados → suporta a forma do elo e engajamento estável do elevador de corrente.
• Opções de classe: U1 / U2 / U3 → a classe final segue o cálculo do equipamento da embarcação, regra de classe e escopo de trabalho de corrente aprovado.
• Diâmetro nominal: 12,5–70 mm → dimensões aprovadas detalhadas e massa devem ser confirmadas contra o desenho de classe do fabricante.
• Comprimento do trecho: 25,0–27,5 m conforme pedido → 27,5 m é o comprimento de corrente padrão referenciado para teste de carga de prova de classe na IACS UR W18.
• Base de teste: inspeção dimensional, teste de carga de prova, teste de carga de ruptura e testes mecânicos dependentes da classe → escopo de inspeção é confirmado antes da produção.
• Condição da superfície: pintada de preto, jateada ou galvanizada a quente quando aceita pelo projeto e classe → revestimento é aplicado após a inspeção e teste necessários.
• Status de fornecimento: fornecido por fabricantes de correntes aprovados pela classe → certificado de classe, documentos do fabricante e rastreabilidade de material são providenciados de acordo com o escopo de compra.

Principais Parâmetros Técnicos

Guia de Seleção e Consulta

Passo 1: Confirme se o requisito é para uma corrente de âncora marítima stud-link, em seguida, forneça o tipo de navio, sociedade classificadora, número do equipamento ou dados do arranjo de ancoragem.

Passo 2: Confirme o diâmetro nominal e a classe U1, U2 ou U3 a partir do cálculo de equipamento aprovado pela classe, especificação da âncora e dimensões do elevador de corrente do guincho.

Passo 3: Confirme o comprimento total da corrente, comprimento por trecho, arranjo de elos de número ímpar onde necessário e os elos finais, elos aumentados, manilhas de junção Kenter, giratório ou manilha de âncora necessários.

Passo 4: Confirme a condição de tratamento térmico, acabamento superficial, marcação e se a corrente de substituição deve corresponder a uma corrente existente, bolso de roda de leme e conjunto de acessórios a bordo.

Passo 5: Confirme o escopo de inspeção e certificado: sociedade classificadora indicada, comparecimento da inspeção, rastreabilidade de material, testes de prova/ruptura, testes mecânicos e qualquer requisito adicional de END.

Passo 6: Forneça a quantidade, destino da entrega, tempo de entrega necessário, requisito de embalagem e o certificado de corrente existente, desenho ou fotografias dimensionais claras quando disponíveis.

Estrutura

Elos comuns soldados por flash-butt | Pinos de aço instalados centralmente | Coroa do elo e zona de solda | Trecho de corrente | Elo final e elo aumentado | Manilha de junção Kenter | Giratório / manilha de âncora de acordo com o arranjo de ancoragem

Vantagens de Fabricação, Teste e Rastreabilidade

• A corrente é fornecida por fábricas aprovadas pela sociedade classificadora indicada para a classe, diâmetro, rota de fabricação e condição de tratamento térmico encomendados.
• A identificação da barra laminada e o controle do número de calor mantêm a rastreabilidade do aço da corrente de entrada através da conformação do elo, soldagem por flash-butt, tratamento térmico, teste e certificação final.
• O diâmetro do elo, o comprimento de cinco elos, a posição do pino, o ajuste do pino e as tolerâncias dimensionais são controlados em relação à ISO 1704 ou ao projeto aprovado pela classe.
• Os parâmetros de soldagem por flash-butt e a remoção de flash são pontos críticos de produção; a área de solda é examinada visualmente antes do revestimento, com inspeção adicional organizada apenas quando especificado.
• A soldagem de pinos, quando utilizada, segue um procedimento aprovado e é concluída antes do tratamento térmico final. A posição e o ajuste do pino são verificados para evitar deslocamento inaceitável ou assento solto.
• Cada comprimento de corrente de 27,5 m é testado sob carga de prova de acordo com o procedimento de classe aplicável; amostras de carga de ruptura e testes mecânicos dependentes da classe são coletados de acordo com o plano de inspeção aprovado.
• Os comprimentos de corrente acabados são marcados com a classe, número do certificado e selo da sociedade quando certificados pela classe, permitindo que os trechos entregues sejam vinculados à documentação de teste e material.

Atributos Personalizados

• Padrão: ISO 1704:2022 / regra de classe aplicável → confirme o padrão dimensional e a edição da classe declarados na especificação de compra.
• Classe: U1 / U2 / U3 → a classe determina as propriedades do material, tratamento térmico e cargas de prova/ruptura certificadas.
• Diâmetro: 12,5–70 mm → o tamanho final é selecionado pelos requisitos do equipamento de ancoragem da embarcação, não apenas pelo peso da corrente.
• Comprimento do Trecho: 25,0–27,5 m → comprimento especial e configuração de elo final estão sujeitos à confirmação da fábrica de correntes e da classe.
• Acabamento Superficial: Pintura preta / jateamento / galvanização a quente → o revestimento deve ser compatível com a sequência de inspeção necessária e a especificação do projeto.
• Acessórios: Manilha de junção / elo final / elo aumentado / giratório / manilha de âncora → fornecimento como um sistema de classe e diâmetro correspondentes quando necessário.
• Certificação: De acordo com a classe indicada e escopo de trabalho aprovado → a disponibilidade do certificado é confirmada antes do pedido, não assumida para toda corrente em estoque.

Como Funciona

Âncora é desdobrada → Corrente stud-link passa pelo bico de proa e elevador de corrente do guincho → Pinos suportam a geometria do elo e engajamento estável do bolso → Tensão da corrente é controlada pelo freio do guincho e trava-corrente → Âncora é recuperada e a corrente é lavada e estivada no paiol da corrente

Aplicações

Navios de carga | Graneleiros | Petroleiros | Navios porta-contêineres | Navios de carga geral | Embarcações de trabalho | Sistemas de ancoragem de novas construções | Trechos de corrente de âncora de reposição | Comprimentos de corrente sobressalentes e acessórios certificados

Certificações e Vantagens

A certificação de classificação pode ser providenciada através do fabricante de correntes aprovado de acordo com a classe encomendada, diâmetro, tratamento térmico, escopo de teste e plano de inspeção. A IACS estabelece requisitos técnicos unificados; a sociedade classificadora individual realiza ou aceita a inspeção e emite o certificado de produto aplicável.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

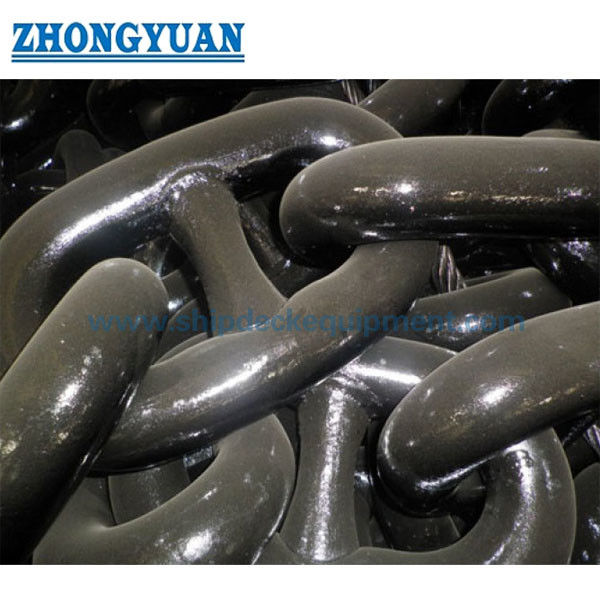

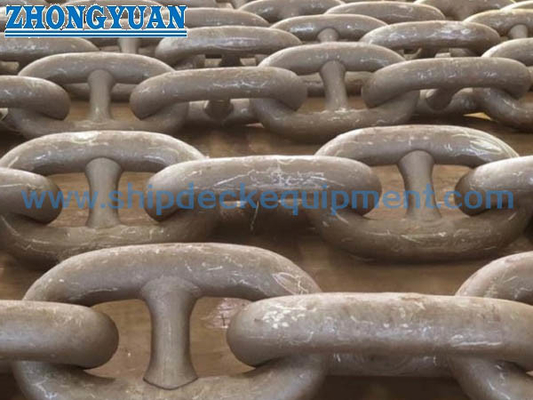

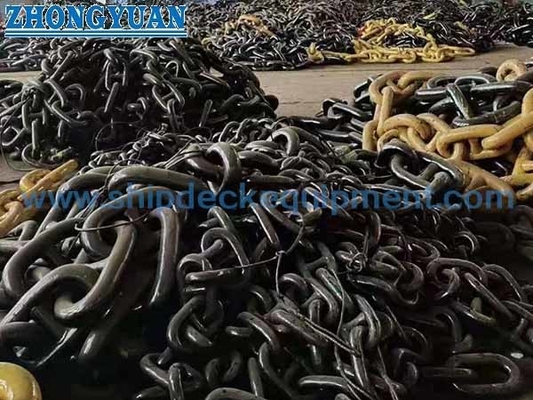

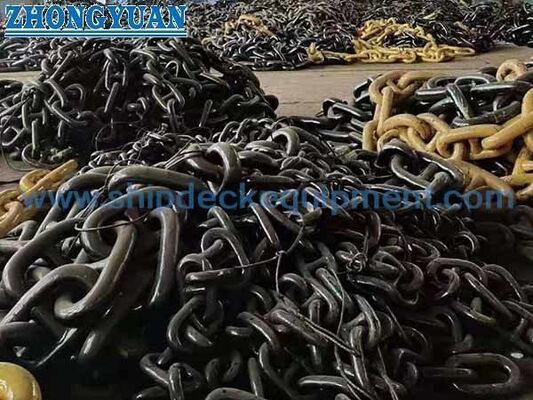

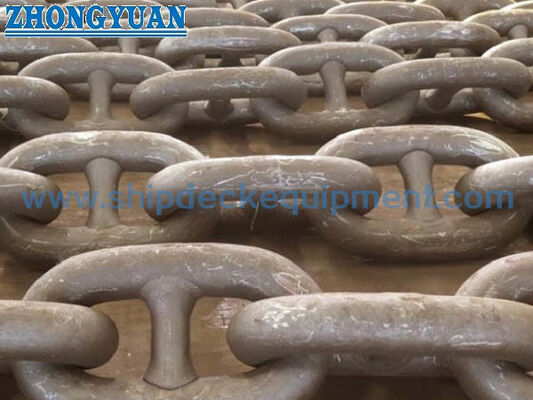

Desenho e Fotos

FAQ

Q1: Como deve ser selecionada a classe de corrente de âncora U1, U2 ou U3?

R1: Use o cálculo de equipamento de ancoragem aprovado pela classe do navio, diâmetro da corrente, especificação da âncora e projeto do elevador de corrente do guincho. Uma classe superior não deve ser substituída automaticamente porque a corrente completa, acessórios, guincho e aprovação da classe devem permanecer compatíveis.

Q2: UT e MT são realizados em cada trecho de corrente de âncora?

R2: Não como um padrão universal. O escopo padrão da classe inclui inspeção dimensional, teste de carga de prova, teste de carga de ruptura, exame visual da solda por flash-butt e testes mecânicos dependentes da classe. UT, MT ou outros END devem ser declarados na consulta e acordados com o fabricante e a sociedade classificadora.

Q3: Esta corrente U1 / U2 / U3 pode ser usada como corrente de amarração permanente offshore?

R3: Não sem uma especificação aprovada separada. As classes de amarração offshore como R3, R3S, R4, R4S e superiores têm requisitos diferentes de material, tenacidade, fadiga, fabricação e certificação e devem ser cotadas como um produto separado.
