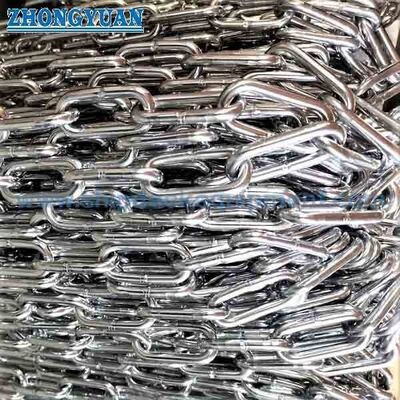

Cadeia de aço redonda de ligação longa DIN 763

Corrente de Aço Redonda de Elo Longo DIN 763 | Corrente de Uso Geral Testada Não Calibrada

Visão Geral do Produto

A corrente de aço redonda de elo longo DIN 763 é uma corrente soldada, testada e não calibrada para uso técnico geral, onde uma abertura de elo clara maior e menor contagem de elos por metro são úteis. O passo longo fornece folga prática para conectores e roteamento flexível, enquanto a geometria não calibrada significa que ela não deve ser selecionada para rodas dentadas, acionamentos de corrente calibrados ou sistemas de içamento que exigem passo correspondente e classes de corrente de içamento certificadas.

Para fornecimento marítimo, a corrente pode ser considerada para fixação geral, barreiras de segurança, retenção de equipamentos e outras tarefas não de içamento, sujeita a material, proteção contra corrosão, base de teste e aceitação do projeto. Ela não deve ser descrita como corrente de âncora aprovada por classe, corrente de amarração primária, corrente de amarração de boia ou corrente de içamento, a menos que o padrão de produto aplicável, carga de projeto, testes e escopo de aprovação sejam confirmados separadamente.

Especificações Rápidas

• Base do padrão: DIN 763:1990-12 → designação oficial para correntes de aço redondas de elo longo, testadas e não calibradas.
• Configuração: Corrente de elo redondo aberta, sem pino, soldada → passo interno longo fornece folga para conectores e reduz o número de elos por metro.
• Faixa nominal DIN publicada: 4–16 mm na edição de 1990 → tamanhos fornecidos fora desta faixa devem ser tratados como padrão DIN 763 / tamanhos personalizados até que a conformidade seja confirmada.
• Dimensões principais de seleção: Diâmetro nominal d, passo interno t, largura externa b2 e massa por metro → verificar em relação ao tamanho do conector, folga e comprimento de corrente necessário.
• Método de fabricação: Construção de elo soldado por resistência por topo → consistência da solda, geometria do elo e teste de prova são pontos chave de controle de qualidade.
• Opções de material: Aço carbono-manganês ou aço inoxidável sujeito a pedido → Q195, Q235, CM490, 20Mn2, SUS 304 e SUS 316 estão listados nos dados fornecidos; a equivalência exata da liga requer confirmação.
• Tratamento de superfície: Cor natural, pintada, eletrogalvanizada ou galvanizada a quente → selecionar de acordo com a exposição à corrosão e requisitos dimensionais.
• Terminologia de carga: Carga de trabalho, carga de teste e carga de ruptura são valores fornecidos separadamente → eles não devem ser convertidos em uma Carga de Trabalho Segura (WLL) de içamento ou classe de corrente de âncora sem uma base aprovada.

Parâmetros Técnicos Principais

Guia de Seleção e Consulta

Etapa 1: Confirme a tarefa real e se a corrente de uso geral DIN 763 é aceitável. Declare claramente se a corrente é para fixação marítima, barreira, contenção, suspensão estática ou outra função não de içamento.

Etapa 2: Confirme o diâmetro nominal d, o passo interno t, a largura externa b2, o comprimento total ou comprimento por seção, o arranjo do elo final, o tamanho do conector e a tolerância dimensional necessária.

Etapa 3: Confirme a liga do material, as propriedades mecânicas necessárias, a condição de tratamento térmico e se cada tamanho encomendado deve estar em conformidade com a DIN 763 ou pode ser fornecido como um padrão DIN 763 / tamanho personalizado.

Etapa 4: Confirme a condição da superfície e a exposição: cor natural, tinta anticorrosiva, eletrogalvanizada, galvanizada a quente ou aço inoxidável, incluindo qualquer requisito de espessura de revestimento.

Etapa 5: Confirme o escopo de inspeção e documentação antes da cotação: certificado de material, certificado de teste do fabricante, teste de carga de prova, teste de carga de ruptura, testemunha de terceiros ou aprovação relacionada à classe sujeita a acordo.

Etapa 6: Forneça a quantidade, forma de embalagem, destino de entrega, tempo de entrega necessário, desenho de aplicação, detalhes do elo final da corrente e fotos de referência, se disponíveis.

Estrutura

Elo de aço redondo | Passo interno longo | Elo aberto sem pino | Junta soldada por resistência por topo | Geometria não calibrada | Acabamento de superfície especificado | Comprimento cortado ou comprimento de seção personalizado

Vantagens de Soldagem, Teste e Qualidade

• A geometria de elo longo fornece uma abertura clara maior para manilhas, ganchos, conectores e roteamento do que uma corrente de elo curto comparável, sujeita à verificação de ajuste do conector.
• A soldagem por resistência por topo forma um elo soldado contínuo; o controle de produção deve focar no excesso de solda, condição da zona afetada pelo calor, forma do elo e remoção de bordas afiadas prejudiciais.
• A inspeção dimensional de d, t e b2 suporta a compatibilidade do conector e a massa por metro consistente, ao mesmo tempo em que reconhece que a DIN 763 é um padrão de corrente não calibrada.
• Testes de carga de prova e carga de ruptura podem ser organizados de acordo com o plano de teste acordado; a frequência de teste, base de amostragem, critérios de aceitação e escopo de testemunha devem ser declarados na ordem de compra.
• A seleção de material e o tratamento térmico devem ser compatíveis com as propriedades mecânicas necessárias. Aço macio, aço C-Mn de maior resistência e variantes de aço inoxidável não devem compartilhar uma tabela de carga não verificada.
• A galvanização ou revestimento melhora a resistência à corrosão, mas o método e a espessura do revestimento devem ser selecionados considerando a folga dimensional, a condição da superfície e o ambiente de serviço.
• A identificação de lote, a rastreabilidade do material e os registros de teste podem ser incluídos de acordo com o escopo de documentação acordado, em vez de serem assumidos como entrega padrão.

Atributos Personalizados

• Padrão: DIN 763:1990-12 → corrente de aço redonda de elo longo, testada e não calibrada para uso técnico geral.
• Status do Padrão: Edição de 1990 listada como atual pela DIN Media → DIN 763:2026-03 é um rascunho e não deve ser citada como o padrão publicado final.
• Tipo: Corrente de elo longo aberta, sem pino → nenhum pino é instalado dentro do elo.
• Diâmetro Nominal: 4–16 mm dentro da faixa publicada do padrão de 1990 → a faixa do fornecedor de 2–32 mm requer confirmação de tamanho por tamanho.
• Material: Q195 / Q235 / CM490 / 20Mn2 / SUS 304 / SUS 316 listados nos dados fornecidos → especificação equivalente exata e propriedades mecânicas a serem confirmadas.
• Tratamento Térmico: De acordo com o material e as propriedades alvo → o ciclo de tratamento térmico e os valores de aceitação devem ser declarados para ligas de maior resistência.
• Tratamento de Superfície: Pintada / eletrogalvanizada / galvanizada a quente / acabamento em aço inoxidável → selecionar de acordo com a exposição e especificação do revestimento.
• Testes: Teste de material / teste de carga de prova / teste de carga de ruptura de acordo com o escopo acordado → base de teste e frequência de amostragem a serem confirmadas.
• Restrição de Uso: Corrente de uso geral não de içamento → não deve ser promovida como corrente de içamento, corrente de âncora certificada ou corrente de amarração aprovada por classe sem aprovação separada.

Como Funciona

A força de retenção ou conexão entra através do acessório final → Elos arredondados articulam e transmitem força de tração através da corrente soldada → O passo longo fornece folga para o conector e roteamento → Testes acordados verificam o lote fornecido → A proteção da superfície é selecionada para o ambiente operacional

Aplicações

Fixação marítima geral | Correntes de segurança de convés e barreiras | Retenção de equipamentos | Corrente de uso geral industrial e agrícola | Conjuntos de corrente estática não de içamento | Comprimentos de corrente personalizados para tarefas de projeto aprovadas

Certificações e Vantagens

A inspeção e a documentação podem ser organizadas de acordo com os requisitos do projeto, rastreabilidade do material, plano de teste acordado e procedimento de aprovação. Nenhum certificado de classe ou de terceiros deve ser assumido, a menos que esteja incluído na cotação e na ordem de compra.

Opções de certificação/inspeção, sujeitas a confirmação prévia: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, TÜV, inspeção de terceiros e Certificado de Teste do Fabricante.

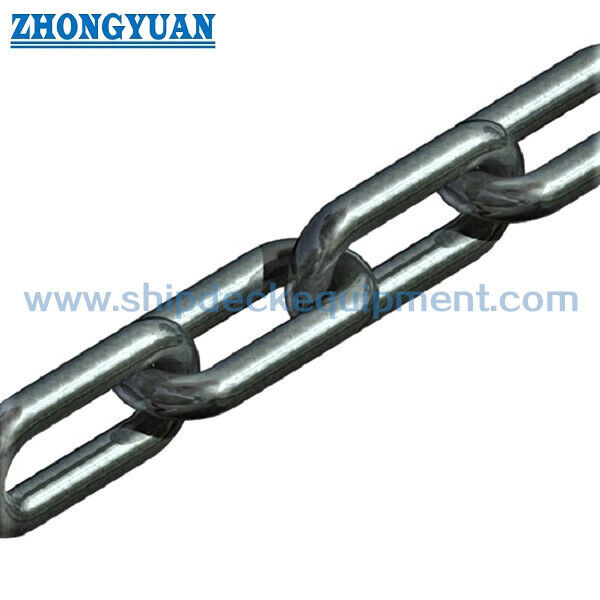

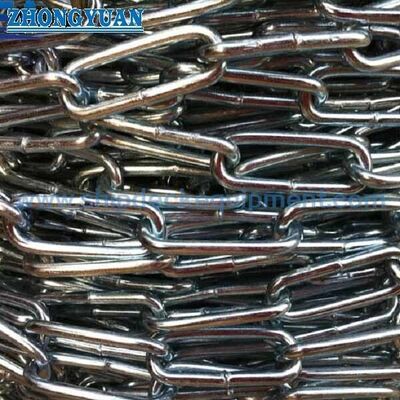

Desenho e Fotos

FAQ

P1: A corrente de elo longo DIN 763 é adequada para içamento?

R1: Não deve ser selecionada como corrente de içamento aéreo apenas porque as cargas de trabalho, de teste e de ruptura são mostradas. O uso para içamento requer o padrão de corrente de içamento aplicável, classe, fator de projeto, marcação, testes e certificação.

P2: Todo tamanho de 2 mm a 32 mm pode ser descrito como DIN 763?

R2: O escopo publicado da DIN 763:1990-12 é comumente identificado com diâmetros nominais de 4 mm a 16 mm. Tamanhos fora dessa faixa devem ser descritos como padrão DIN 763 ou corrente de elo longo personalizada até que a conformidade dimensional e mecânica seja confirmada pelo desenho aplicável e documentação de teste.

P3: Que informações são necessárias para uma cotação confiável?

R3: Confirme a aplicação, diâmetro nominal, dimensões do elo, comprimento total ou comprimento da seção, arranjo do elo final, material, tratamento térmico, acabamento da superfície, base de carga de trabalho/teste/ruptura necessária, escopo de inspeção, quantidade, embalagem, destino e tempo de entrega.
