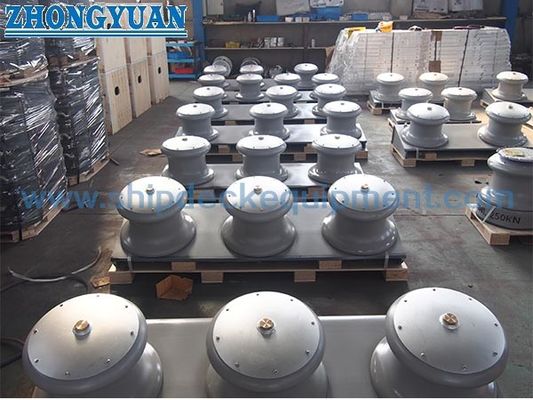

150 ∼ 450 mm Ferrada de dois rolos para equipamento de atracamento de navios

150–450 mm Tipo Fechado Duas Rolos Guia Lateral para Equipamento de Amarração de Navios

Visão Geral do Produto

O guia lateral tipo fechado JIS F 2014 Forma BF BS com dois rolos é projetado para mudar e guiar a direção das cordas de amarração nos lados do navio e áreas de amarração do convés. A estrutura fechada ajuda a controlar o caminho da corda e reduzir o risco de a corda saltar durante a operação de amarração, enquanto os dois rolos fornecem orientação suave da corda e ajudam a reduzir o desgaste em cabos de aço, cordas de Manila e cordas de nylon.

Esta página foca na configuração tipo fechado com dois rolos. É diferente dos guias laterais tipo aberto e dos guias laterais tipo fechado com três rolos porque a estrutura é mais compacta e o caminho da corda é mais controlado. O produto pode ser fornecido de acordo com a norma JIS F 2014-1987, com diâmetros de rolo de 150 mm a 450 mm e opções personalizadas de material ou tratamento de superfície de acordo com os requisitos do projeto.

Especificações Rápidas

• Padrão Técnico: JIS F 2014-1987 → usado como referência de produção e dimensional para este guia lateral de navio padrão japonês.
• Tipo: BF & BS tipo fechado → design de estrutura fechada para orientação controlada da corda de amarração.
• Diâmetro do Rolo: 150–450 mm → selecionado de acordo com o tamanho da corda, rota da corda e arranjo de amarração do navio.
• Quantidade de Rolos: 2 rolos → adequado para mudança de direção e orientação de corda compacta tipo fechado.
• Faixa de Peso do Rolo: 21,2–230 kg → faixa de peso de referência fornecida para esta série de produtos.
• Cordas Aplicáveis: Cabo de aço, corda de Manila e corda de nylon → selecionado de acordo com a prática de amarração da embarcação e especificação da corda.
• Materiais: Aço carbono, aço C-Mn, aço inoxidável, aço fundido ou ferro fundido nodular → selecionado de acordo com a resistência, corrosão e requisitos do projeto.
• Tratamento de Superfície: Jateamento a Sa2.5 + uma camada de primer de oficina epóxi, galvanizado, polido ou tratamento personalizado → selecionado de acordo com o requisito de proteção contra corrosão marinha.
• Personalização: Disponível → material, revestimento e detalhes específicos do projeto podem ser confirmados de acordo com desenhos e requisitos de classe.

Parâmetros Técnicos Principais

A tabela a seguir usa os dados dimensionais fornecidos para o guia lateral tipo fechado JIS F 2014 Forma BF BS com dois rolos. Nenhum dado de carga ou tamanho não fornecido foi adicionado.

Diâmetro Nominal (mm)	D (mm)	L (mm)	I (mm)	I2 (mm)
150	150	1020	420	300
200	200	1190	530	330
250	250	1430	640	395
300	300	1610	750	430
350	350	1890	860	515
400	400	2100	970	565
450	450	2360	1080	640

1. Guia Lateral de Rolo de Ferro Fundido Tipo Fechado - Dimensões do Site Principal

Guia Lateral de Rolo Fabricado em Chapa de Aço Tipo Fechado - Dimensões do Site Principal

Guia de Seleção

Passo 1: Confirme o tipo de guia lateral = BF & BS tipo fechado → escolha este produto quando a corda de amarração precisar de um caminho de corda fechado controlado em vez de uma guia de rolo aberta.

Passo 2: Confirme o diâmetro do rolo = 150–450 mm → combine o diâmetro nominal com o tamanho da corda, rota da corda e o arranjo de amarração do lado do navio.

Passo 3: Confirme o número de rolos = 2 rolos → adequado para mudança de direção e orientação de corda compacta onde um layout de três rolos não é necessário.

Passo 4: Confirme o tipo de corda = cabo de aço, corda de Manila ou corda de nylon → diferentes materiais de corda podem exigir acabamento de superfície e qualidade de contato do rolo diferentes.

Passo 5: Confirme o material = aço carbono, aço C-Mn, aço inoxidável, aço fundido ou ferro fundido nodular → escolha de acordo com a especificação do projeto, ambiente de corrosão e requisito de classe.

Passo 6: Confirme o revestimento = Sa2.5 + primer de oficina epóxi, galvanizado, polido ou personalizado → selecione o tratamento de superfície de acordo com o sistema de pintura do estaleiro e a condição de exposição marinha.

Passo 7: Confirme o requisito de certificação = certificado de classe do projeto ou certificado de teste do fabricante → informe a sociedade classificadora necessária antes da cotação e produção.

Estrutura

Estrutura fechada | Dois rolos guia | Eixo do rolo | Estrutura de suporte lateral | Estrutura de base / montagem | Superfície de contato da corda | Tratamento de superfície protetor

Vantagens de Design e Qualidade

• A estrutura tipo fechado ajuda a manter a corda de amarração dentro do caminho guia durante a operação.
• A configuração de dois rolos fornece mudança de direção suave da corda com um arranjo compacto.
• As superfícies de contato lisas do rolo e da estrutura ajudam a reduzir o desgaste da corda durante a operação de amarração.
• As opções de material suportam diferentes requisitos de projeto, incluindo aço carbono, aço C-Mn, aço inoxidável, aço fundido e ferro fundido nodular.
• As opções de tratamento de superfície podem ser combinadas com os requisitos de revestimento do estaleiro e as necessidades de proteção contra corrosão marinha.
• A fabricação pode ser organizada de acordo com a norma JIS F 2014-1987 e os requisitos de desenho do projeto.

Atributos Personalizados

• Padrão Técnico: JIS F 2014-1987 → confirma o padrão de referência de produção e dimensional.
• Tipo de Produto: BF & BS tipo fechado → identifica a configuração de estrutura fechada para orientação controlada da corda.
• Diâmetro do Rolo: 150–450 mm → parâmetro de seleção chave para combinar a rota da corda e o arranjo de amarração.
• Quantidade de Rolos: 2 rolos → define o layout do guia de corda e diferencia este modelo dos tipos de três rolos.
• Material: Aço carbono / aço C-Mn / aço inoxidável / aço fundido / ferro fundido nodular → selecionado de acordo com a especificação do projeto e requisito de corrosão.
• Tratamento de Superfície: Sa2.5 + primer de oficina epóxi / galvanizado / polido / personalizado → selecionado de acordo com o ambiente marinho e sistema de revestimento.
• Corda Aplicável: Cabo de aço / corda de Manila / corda de nylon → confirma a compatibilidade da corda antes da cotação.
• Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante → confirme o certificado necessário antes do pedido.

Guia de Consulta

• Diâmetro nominal ou diâmetro do rolo necessário, como 150 mm, 200 mm, 250 mm, 300 mm, 350 mm, 400 mm ou 450 mm.
• Confirmação do tipo necessário: JIS F 2014 Forma BF BS tipo fechado, 2 rolos.
• Tipo de corda e tamanho da corda, como cabo de aço, corda de Manila ou corda de nylon.
• Requisito de material, como aço carbono, aço C-Mn, aço inoxidável, aço fundido ou ferro fundido nodular.
• Requisito de tratamento de superfície, como Sa2.5 + primer de oficina epóxi, acabamento galvanizado ou polido.
• Certificado de classificação ou certificado de teste do fabricante necessário.
• Desenho de instalação, arranjo do convés ou dimensões de substituição do guia lateral existente, se disponível.
• Quantidade do pedido, porto de entrega e tempo de entrega necessário.

Como Funciona

A corda de amarração entra na abertura do guia lateral fechado → a corda entra em contato com os rolos guia → os rolos giram e guiam a direção da corda → a estrutura fechada controla o caminho da corda → a corda é conduzida com segurança em direção ao bolardo, guincho, cabrestante ou ponto de amarração em terra.

Aplicações

Área de amarração do lado do navio | Arranjo de amarração do convés | Mudança de direção da corda de amarração | Orientação de cabo de aço | Orientação de corda de Manila | Orientação de corda de nylon | Substituição de guia lateral tipo fechado padrão japonês

Certificações e Vantagens

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante

O produto pode ser fornecido com documentação do projeto, registros de inspeção e opções de certificado de acordo com o contrato e os requisitos de classificação. O escopo exato do certificado deve ser confirmado antes da cotação e produção.

Desenho e Fotos

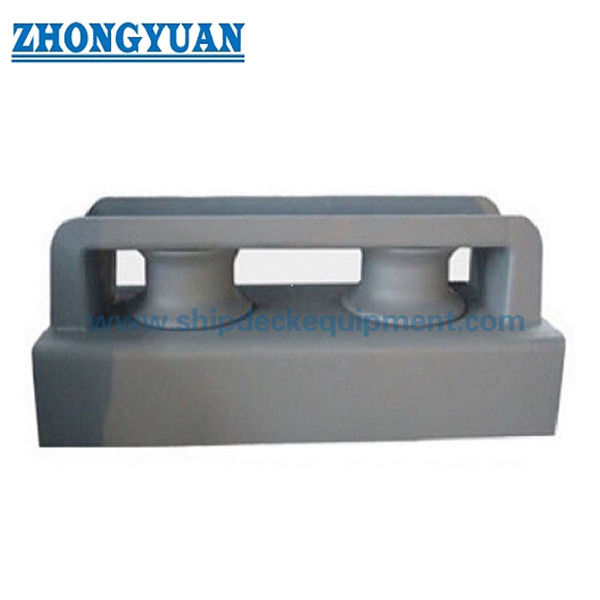

Desenho de arranjo geral e fotos do produto

Pedido

• Confirme o nome do produto: Guia lateral tipo fechado JIS F 2014 Forma BF BS com dois rolos.
• Confirme o diâmetro nominal e as dimensões principais da tabela de parâmetros técnicos.
• Confirme o material, tratamento de superfície e requisito de certificado antes da cotação.
• Forneça o tipo de corda, tamanho da corda e arranjo de amarração do navio, se disponível.
• Confirme a quantidade, termo de entrega, porto de destino e cronograma de entrega necessário.
• Para projetos de substituição, forneça fotos do guia lateral existente e dimensões de instalação para reduzir o risco de incompatibilidade.

FAQ

P1: Qual é a principal diferença entre um guia lateral tipo fechado e um tipo aberto?

R1: O guia lateral tipo fechado possui uma estrutura que ajuda a controlar o caminho da corda e reduzir a possibilidade de a corda saltar. O guia lateral tipo aberto é mais conveniente para entrada flexível da corda de diferentes direções. Esta página é para a configuração tipo fechado com dois rolos.

P2: Este guia lateral pode ser usado para cabo de aço, corda de Manila e corda de nylon?

R2: Sim. A descrição do produto fornecida afirma que este guia lateral pode suportar cabos de aço, cordas de Manila e cordas de nylon. A seleção final ainda deve confirmar o tamanho da corda, a rota da corda e o requisito de acabamento da superfície.

P3: Qual diâmetro de rolo deve ser selecionado?

R3: A faixa de diâmetro de rolo disponível é de 150–450 mm. A seleção deve ser baseada no arranjo de amarração da embarcação, tipo de corda, tamanho da corda e espaço de instalação. Se o projeto for uma substituição, as dimensões do guia lateral existente devem ser verificadas em relação à tabela.

P4: O material e o tratamento de superfície podem ser personalizados?

R4: Sim. As opções de material incluem aço carbono, aço C-Mn, aço inoxidável, aço fundido e ferro fundido nodular. O tratamento de superfície pode ser Sa2.5 + primer de oficina epóxi, galvanizado, polido ou personalizado de acordo com os requisitos do projeto.

P5: Qual certificado deve ser solicitado para cotação?

R5: Por favor, confirme se o projeto necessita de um certificado de sociedade classificadora, certificado de teste do fabricante ou outra documentação do projeto. O escopo do certificado deve ser confirmado antes da cotação, pois afeta a inspeção, o custo e o cronograma de entrega.
