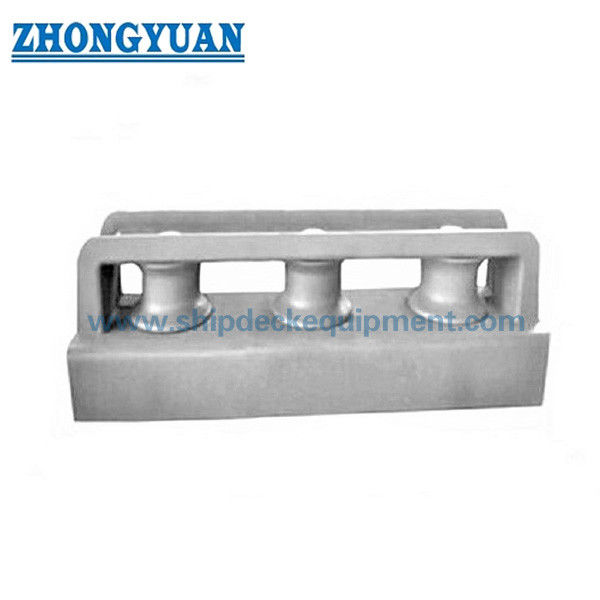

150×450mm Fechado Tipo 3 Roller Fairlead JIS F2014 DF DS Casting Steel Fairlead para amarre
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipmen |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| Padrão técnico: | JISF 2014-1987 | Tipo: | TIPO FECHADO DF&DS |
|---|---|---|---|
| Diâmetros dos rolos: | 150~450mm | Rolo não.: | 3 rolos |
| Peso do rolo: | 53,8~650kg | Materiais: | Aço macio, aço C-Mn, aço inoxidável, aço fundido, ferro fundido nodular |
| Tratamento de superfície: | Arbitragem de areia para S2.5 + uma camada de primer de loja de epóxi, Galvanizado, Polido, tratamen | Certificados de classificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, etc. |
| Destacar: | Cargas de condução do tipo fechado,3 Rolos de bordo de navios,JIS F 2014 Fairlead a bordo do navio |
||
Descrição de produto
150×450mm Fechado Tipo 3 Roller Fairlead JIS F2014 DF DS Casting Steel Fairlead para amarre
Visão geral do produto
O sistema JIS F2014 DF/DS de rolos fechados tipo 3 é concebido para orientação por corda de atracamento controlada nas posições do convés lateral do navio.
A estrutura é constituída por três rolos encerrados num quadro de placa superior, garantindo um caminho definido da corda e impedindo a fuga da corda sob carga.
Em comparação com o fairlead de tipo aberto, o design de tipo fechado fornece melhor controle de corda, tornando-o adequado para amarração em linha reta e layouts de convés confinados.
Especificações rápidas
Diâmetro do rolo: 150×450 mm → Determina a compatibilidade da corda
Consideração da carga: a selecionar com base na carga de quebra da corda → Garante uma operação segura em condições de trabalho
Tipo de estrutura: Tipo fechado → Caminho de corda controlado
Configuração dos rolos: 3 rolos → distribuição da carga
Padrão: JIS F2014-1987
Material: aço fundido / aço C-Mn
Superfície: Sa2,5 + revestimento epóxi
Aplicação: amarre à beira-mar
Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante
Parâmetros técnicos principais
Nota: Para a seleção baseada na carga ou para a correspondência SWL, contacte-nos para assistência técnica.
| Número nominal Dia. |
Rodas | Arbusto | ||||||||||||||
| D | D1 | D2! | H | h | H1 | H2 | Minha. t |
r | r1 | r2 | t8 | t9 | D3! | H1 | T1 | |
| 150 | 150 | 240 | 220 | 160 | 58 | 50 | 5 | 10 | 45 | 20 | 17 | 18 | 10 | 61 | 50 | 8 |
| 200 | 200 | 310 | 280 | 190 | 67 | 60 | 6 | 10 | 55 | 24 | 21 | 20 | I0 | 76 | 60 | 8.5 |
| 250 | 250 | 380 | 340 | 220 | 72 | 70 | 6 | 10 | 65 | 28 | 25 | 25 | 10 | 87 | 70 | 9 |
| 300 | 300 | 440 | 400 | 240 | 86 | 75 | 7 | 12 | 75 | 32 | 28 | 30 | 12 | 102 | 75 | 9.5 |
| 350 | 350 | 500 | 455 | 260 | 95 | 80 | 8 | 16 | 85 | 36 | 30 | 32 | 16 | 117 | 80 | 10 |
| 400 | 400 | 560 | 520 | 280 | 105 | 85 | 8 | 19 | 90 | 40 | 40 | 35 | 19 | 128 | 85 | 10.S |
| 450 | 450 | 620 | 580 | 290 | 105 | 90 | 8 | 19 | 90 | 45 | 45 | 35 | 19 | 141 | 90 | 10.5 |
| Número nominal Dia. |
Máquina de lavar | Pinhas | Assento e suporte | |||||||||||||
| D5 | D6 | t.2 | d | d 1 | T3 | Eu... | - Não. | L2 | 1 3 | H1 | H2! | H3. | L | L1 | L2 | |
| 150 | 10 0 | 62 | 7 | 60 | 70 | 10 | 217 | 46 | 101 | 10 | 167 | 2 | 190 | 200 | 75 | 50 |
| 200 | 120 | 77 | 8 | 75 | 90 | 10 | 263 | 55 | 125 | 15 | 197 | 2 | 230 | 230 | 75 | 50 |
| 250 | 140 | 87 | 9 | 85 | 105 | 12 | 295 | 60 | 145 | 20 | 229 | 3 | 265 | 270 | 100 | 75 |
| 300 | 180 | 102 | 10 | 100 | 125 | 14 | 331 | 65 | 160 | 25 | 249 | 3 | 320 | 300 | 100 | 75 |
| 350 | 220 | 117 | 11 | 115 | 140 | 16 | 351 | 65 | 175 | 25 | 269 | 3 | 350 | 350 | - Não. | 90 |
| 400 | 260 | 128 | 12 | 1 25 | 155 | 18 | 381 | 70 | 190 | 30 | 291 | 4 | 380 | 400 | 110 | 90 |
| 450 | 280 | 141 | 12 | 138 | 170 | 20 | 410 | 75 | 190 | 30 | 300 | 4 | 410 | 450 | 125 | 100 |
| Número nominal Dia. |
Assento e suporte | Coloque parafuso para o mato | Peça de verificação | |||||||||||||
| L3 | D7 | D8 | B | T4 | T5 | r5 | r6 | W1 | W2 | Bolt Número nominal Dia. |
Bolt Duração |
- Não, não. | a) | b | C | |
| 150 | 75 | 100 | 62 | 220 | 10 | 8 | 70 | 40 | 8 | 7 | M6 | 12 | 4 | 25 | 45 | 24 |
| 200 | 75 | 120 | 77 | 280 | 14 | 10 | 70 | 40 | 10 | 8 | M6 | 12 | 4 | 28 | 62 | 38 |
| 250 | 100 | 140 | 87 | 340 | 14 | 10 | 80 | 40 | 10 | 8 | Estado-Membro | 20 | 4 | 35 | 85 | 50 |
| 300 | 100 | 180 | 102 | 400 | 18 | 14 | 80 | 60 | 13 | 10 | M8 | 20 | 4 | 40 | 95 | 60 |
| 350 | 125 | 220 | 174 | 450 | 18 | 14 | 90 | 60 | 13 | 10 | Estado-Membro | 20 | 4 | 46 | 105 | 70 |
| 400 | 125 | 260 | 128 | 520 | 20 | 16 | 100 | 60 | 14 | 12 | Estado-Membro | 20 | 4 | 55 | 125 | 80 |
| 450 | 150 | 280 | 141 | 580 | 25 | 16 | 110 | 70 | 14 | 12 | Estado-Membro | 20 | 4 | 65 | 135 | 90 |
Guia de selecção
Precisam de ajuda para escolher o tamanho e a capacidade de carga corretos?
Passo 1 Selecionar o diâmetro do rolo
Passo 2 Confirmar o tipo de corda
Passo 3
Passo 4
Passo 5
Passo 6
Estrutura
Quadro de placas superiores 3 rolos eixo de alfinete rolamento de arbusto placas laterais
Tipo fechado versus tipo aberto
Tipo fechado → Com placa superior, caminho de corda controlado.
Tipo aberto → Sem placa superior, entrada de corda flexível.
Atributos personalizados
Estrutura fechada → Impede a fuga da corda
Três rolos → distribuição da carga
Aço fundido → Durável
Guia de consulta
Indicar o diâmetro da corda, o tipo de corda, a posição de instalação e o requisito de certificação.
Precisam de SWL ou de apoio para a correlação de carga?
Como funciona
A corda passa através de rolos fechados, garantindo uma direção controlada.
Aplicações
Estacionamento do navio.
Certificações e vantagens
Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante
Desenho e Fotos
Disponível desenho geral e fotos do produto
Encomenda
MOQ: 1 unidade. Entrega: 30 ¢ 60 dias.
Perguntas frequentes
P1: O que é o tipo fechado?
A: Com a placa superior.
Q2: Quando utilizar?
A: Guia de corda reta.
P3: Diferença?
R: Fios de comando fechados, flexíveis abertos.
Q4: Como se considera a carga para o tipo fechado de chumbo?
R: A linha de condução deve ser selecionada com base no diâmetro da corda e na carga de ruptura correspondente.
