Corrente de Âncora Sem Pino Galvanizada a Quente | Elo Aberto Graus U1, U2 e U3

Corrente de Âncora Sem Travessa Galvanizada a Quente | Elo Aberto Graus U1, U2 e U3

Visão Geral do Produto

A corrente de âncora sem travessa galvanizada a quente, também chamada de corrente de âncora de elo aberto, é fornecida para arranjos de ancoragem marítima que exigem uma corrente de elo curto sem travessas. A geometria de elo aberto remove o risco de travessas soltas e reduz a contagem de componentes, enquanto o acabamento galvanizado fornece uma camada adicional de proteção contra corrosão para armazenamento, manuseio no convés e serviço em ambientes marinhos.

Esta página abrange os graus de fornecimento U1, U2 e U3 em diâmetros nominais de 12,5 mm a 70 mm. A corrente é adquirida de fábricas de correntes especializadas e fornecida como um produto comercial; o padrão aplicável, status de obra aprovado, condição de tratamento térmico, cargas de prova e de ruptura, especificação de galvanização e escopo do certificado de classificação devem ser confirmados para cada pedido. A corrente de amarração offshore em graus R3 / R3S / R4 ou equivalentes é um escopo técnico e de certificação separado e não deve ser selecionada na tabela de graus U desta página.

Especificações Rápidas

• Tipo de produto: Corrente de âncora sem travessa / elo aberto -> sem travessa, evitando problemas de soltura da travessa e simplificando a inspeção do elo.
• Diâmetro da corrente: 12,5 mm a 70 mm -> cobre a faixa de corrente de âncora marítima fornecida mostrada na tabela técnica.
• Graus: U1, U2 e U3 -> o grau e a condição de tratamento térmico devem corresponder à especificação aprovada da embarcação ou do projeto.
• Comprimento do lance: 25,0 m a 27,5 m -> confirme o comprimento final exato, tolerância, arranjo de junção e número de lances antes da cotação.
• Proporções do elo: L = 6D e B = 3,6D na tabela fornecida -> útil para verificações de guincho, trava-corrente, poço de corrente e interfaces de conexão.
• Construção: Barra de aço laminado soldada por resistência por topo -> controle do processo de soldagem, remoção de rebarbas, inspeção dimensional e rastreabilidade são verificações de fornecimento importantes.
• Tratamento de superfície: Galvanizado a quente como foco da página -> padrão de revestimento de zinco, massa / espessura do revestimento, proteção de rosca e procedimento de retoque a serem confirmados.
• Escopo de inspeção: Testes de material, carga de prova, carga de ruptura e NDT especificado podem ser providenciados -> o testemunho final e a emissão do certificado dependem do plano de compra e inspeção de classe aprovado.

Parâmetros Técnicos Principais

Guia de Seleção e Consulta

Etapa 1: Confirmar o serviço: ancoragem de navio, corrente de substituição, arranjo especial de elo curto ou uma aplicação de amarração offshore especificada separadamente.

Etapa 2: Confirmar o diâmetro nominal, grau, carga de prova e carga de ruptura necessárias, padrão aplicável, base do número do equipamento e desenho de aprovação. Não selecionar apenas pelo diâmetro.

Etapa 3: Confirmar o arranjo completo da corrente: número e comprimento dos lances, elos de extremidade / elos aumentados, se necessário, manilhas de junção, manilha de âncora, giratório e compatibilidade com o guincho e a trava-corrente.

Etapa 4: Confirmar material e acabamento: U1 / U2 / U3, condição de tratamento térmico, padrão de galvanização a quente e espessura de revestimento necessária, ou acabamento alternativo pintado de preto / jateado.

Etapa 5: Confirmar o escopo de inspeção e certificado antes da cotação: obras de corrente aprovadas, rastreabilidade do material, testes de prova e ruptura, inspeção dimensional, requisitos de UT / MT, testemunho de classe e emissor do certificado.

Etapa 6: Fornecer quantidade, tipo de embarcação, posição de instalação, destino, tempo de entrega necessário, desenho aprovado ou fotos da corrente existente e quaisquer requisitos de embalagem ou preservação.

Estrutura

Elo aberto soldado por resistência por topo | Geometria de elo curto sem travessa | Zona de solda e remoção de rebarbas | Superfícies de apoio do elo interligadas | Superfície externa galvanizada | Identificação de marcação e rastreabilidade | Conexão de extremidade de acordo com o arranjo de corrente aprovado

Vantagens de Fornecimento, Teste e Qualidade da Corrente

• A geometria sem travessa elimina a travessa separada, removendo um problema conhecido de soltura da travessa e permitindo acesso visual direto ao redor do corpo do elo.
• A ausência de travessa pode reduzir o peso em comparação com um arranjo de elo com travessa comparável; a massa unitária real e a adequação do sistema devem seguir a tabela fornecida e o projeto aprovado.
• A forma de elo aberto pode acomodar arranjos de manilhas selecionados sem um elo de extremidade dedicado em alguns sistemas, mas o diâmetro da conexão, a área de apoio, a articulação e a aprovação de classe devem ser verificados antes do fornecimento.
• A soldagem por resistência por topo, a remoção de rebarbas, a conformação do elo, o controle dimensional e o tratamento térmico, quando aplicável, devem ser realizados sob o procedimento de obra de corrente aprovado.
• Testes de carga de prova e carga de ruptura são verificações de aceitação separadas. Nenhum valor deve ser apresentado como SWL, e a corrente não deve ser selecionada aplicando um fator de segurança arbitrário à tabela.
• A galvanização a quente adiciona uma camada sacrificial de zinco, mas a espessura do revestimento, a adesão, o reparo local, os danos de manuseio e a compatibilidade com os bolsos da corrente e as interfaces móveis permanecem específicos do projeto.
• Como produto de fornecimento, a cotação deve identificar a fábrica de correntes real, o escopo de fabricação aprovado, a rota do certificado, a marcação, os registros de teste, os acessórios, a preservação e a embalagem, em vez de implicar fabricação interna.

Atributos Personalizados

• Categoria do Produto: Fornecimento de corrente de âncora marítima -> esta página abrange corrente galvanizada sem travessa / elo aberto em vez de corrente de elo com travessa.
• Diâmetro Nominal: 12,5-70 mm -> confirmar em relação ao projeto da embarcação, equipamentos de manuseio e tabela de carga de teste necessária.
• Grau: U1 / U2 / U3 -> a designação do grau deve estar ligada a um padrão identificado e a uma rota de fabricação aprovada.
• Comprimento do Lance: 25,0-27,5 m -> o comprimento final exato e a tolerância a serem declarados na ordem de compra.
• Construção: Barra de aço laminado soldada por resistência por topo -> processo de soldagem, remoção de rebarbas, conformação e verificações dimensionais fazem parte do controle de qualidade do fornecimento.
• Tratamento de Superfície: Galvanizado a quente -> o padrão de revestimento e o requisito mínimo de zinco a serem confirmados; acabamento pintado de preto ou outro pode ser cotado separadamente.
• Testes: Carga de prova / carga de ruptura / testes de material / NDT especificado -> frequência, critérios de aceitação, testemunho e relatórios seguem o escopo do pedido e o plano de classificação.
• Status de Fornecimento: Produto comercializado / distribuído -> adquirido de fábricas de correntes especializadas; identidade do fabricante e aprovação da obra são confirmadas para o pedido.
• Requisito de Certificado: Disponível de acordo com o escopo do projeto -> a certificação de classificação não é automática e deve ser acordada antes da produção e dos testes.

Como Funciona

A âncora ou terminação recebe tensão da linha -> Elos sem travessa interligados transferem carga axial ao longo da corrente -> A geometria do elo permite articulação através da rota de manuseio aprovada -> A carga é transmitida para a trava-corrente, guincho ou terminação de amarração aprovada -> A corrente é inspecionada, preservada e armazenada após a recuperação

Aplicações

Sistemas de ancoragem de navios | Embarcações de trabalho e de serviço | Conjuntos de corrente de âncora de substituição | Arranjos especiais de elo curto aceitos pela sociedade classificadora selecionada | Projetos de amarração offshore apenas sob uma especificação de grau R separada e base de aprovação

Certificações e Vantagens

A inspeção e certificação de classificação podem ser providenciadas de acordo com o padrão aplicável, obras de corrente aprovadas, rastreabilidade de material, escopo de teste e requisito do projeto. A IACS publica requisitos unificados, mas não emite certificados de produto; a sociedade classificadora selecionada ou o fabricante emite o certificado aplicável.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

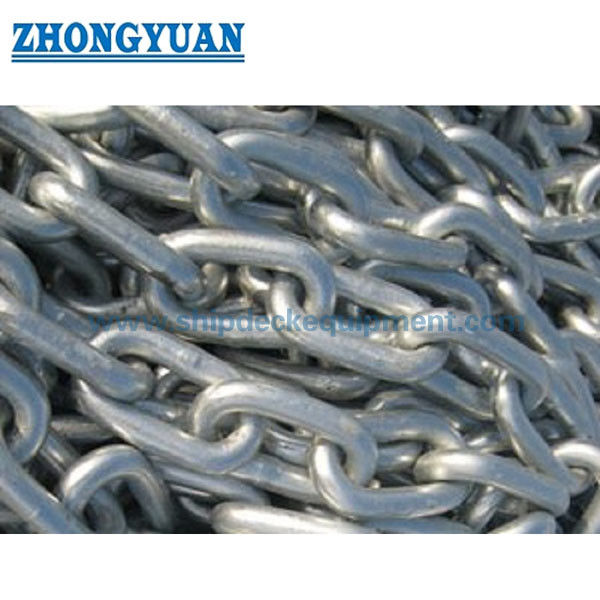

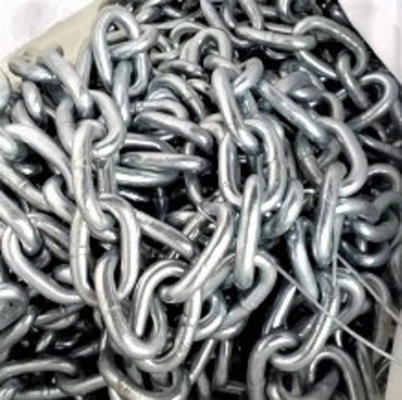

Desenho e Fotos

FAQ

Q1: Qual é a diferença entre uma corrente de elo aberto sem travessa e uma corrente de âncora de elo com travessa?

R1: Um elo sem travessa não possui uma travessa, portanto, não há problema de soltura da travessa e o corpo do elo é mais fácil de inspecionar. No entanto, a corrente de elo curto sem travessa não é um substituto universal para a corrente de âncora de navio. O arranjo da embarcação, o padrão aplicável, a geometria do guincho e da trava-corrente, as cargas de teste e a aceitação da classificação devem ser confirmados.

Q2: Como selecionar o diâmetro e o grau corretos?

R2: Use a base de projeto da embarcação ou do projeto, o padrão de corrente aplicável, as cargas de prova e ruptura necessárias, o número do equipamento ou análise de amarração e a compatibilidade com o guincho, trava-corrente, tubo de proa, âncora e acessórios de conexão. Os valores da tabela são cargas de teste, não SWL.

Q3: A galvanização, NDT, teste de prova e certificados de classe estão incluídos automaticamente?

R3: Não. A cotação deve definir o padrão de galvanização e o requisito de revestimento, o método e a frequência de NDT, o escopo dos testes de prova e ruptura, o testemunho, a aprovação do fabricante, a marcação e o emissor do certificado. Esses itens são fornecidos de acordo com o pedido confirmado e o plano de inspeção do projeto.
