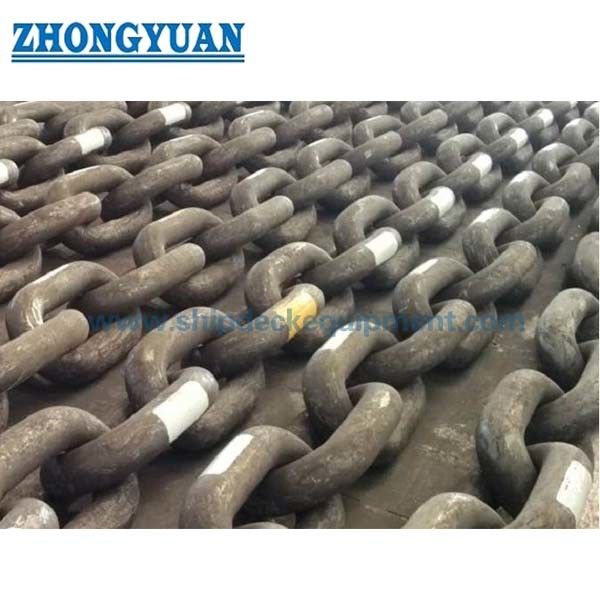

Flash Butt Soldado Offshore Mooring Chain ∙ Stud Link & Studless Chain para plataformas, FPSO e bóias

Corrente de Amarração Offshore Soldada por Resistência | Corrente com ou sem Pino para Plataformas, FPSO e Boias

Visão Geral do Produto

A corrente de amarração offshore soldada por resistência é fornecida para sistemas de posicionamento permanente ou temporário utilizados por unidades offshore flutuantes e instalações de carregamento offshore. As aplicações típicas de projetos incluem sistemas de amarração de FPSO e FSO, unidades de produção flutuantes, unidades móveis de perfuração offshore, amarrações de ponto único, boias offshore e outras estruturas offshore flutuantes. Cada pedido de corrente deve ser definido pelo diâmetro nominal, configuração do elo, grau, comprimento contínuo, arranjo da conexão final, cargas de teste especificadas, serviço de projeto e requisito de classificação.

Fornecemos a corrente através de fabricantes de correntes qualificados e coordenamos o escopo técnico e de documentação; a página não apresenta a corrente como fabricação interna. A rota de produção aprovada normalmente utiliza barra de aço liga laminada, conformação de elos quentes, soldagem por resistência e tratamento térmico controlado, seguido de inspeção dimensional, carga de prova, teste de ruptura de amostra, testes mecânicos e exame não destrutivo de acordo com a regra de classe selecionada e procedimento de fabricação aprovado. O serviço de longo prazo em água salgada também requer revisão específica do projeto para tolerância à corrosão, fadiga, desgaste, flexão fora do plano, interação com o leito marinho, proteção catódica e estratégia de inspeção.

Especificações Rápidas

• Categoria do produto: Fornecimento de corrente de posicionamento offshore → destinada a segmentos de corrente dentro de sistemas de amarração offshore projetados, não para elevação de carga geral.
• Diâmetro nominal da corrente: 34–200 mm → o diâmetro final disponível depende do grau, tipo de elo, faixa aprovada da fábrica, capacidade da máquina de teste e requisito de classe do projeto.
• Configuração do elo: Elo com pino ou elo comum sem pino → elos finais, elos finais ampliados, elos de conexão, manilhas e interfaces especiais são fornecidos de acordo com desenhos aprovados quando incluídos.
• Faixa de grau: R3 / R3S / R4 / R4S / R5 como graus de referência estabelecidos → R6 e a designação "RQ3" fornecida requerem confirmação em relação à regra de classe selecionada e aprovação da fábrica.
• Rota de fabricação: Barra de aço laminada, conformação a quente, soldagem por resistência e tratamento térmico controlado → registros de soldagem e tratamento térmico fazem parte do processo de fabricação aprovado.
• Escopo de teste: Teste de carga de prova, teste de carga de ruptura de amostra, testes de tração e impacto Charpy, inspeção dimensional, inspeção visual e END → a frequência exata e a testemunhagem seguem a regra de classe selecionada.
• Condição da superfície: Jateamento com granalha ou esferas, com tinta preta ou acabamento especificado após aceitação → o revestimento não substitui a tolerância à corrosão do projeto, proteção catódica ou gerenciamento de integridade.
• Certificação: A certificação de classificação pode ser providenciada através do fabricante aprovado → o escopo do certificado, comparecimento à vistoria, rastreabilidade e documentação devem ser acordados antes do pedido.

Principais Parâmetros Técnicos

Propriedade do Material

Guia de Seleção e Consulta de Correntes de Amarração

Passo 1: Defina a aplicação offshore: FPSO, FSO, unidade de produção flutuante, unidade de perfuração, boia, amarração de ponto único, espalhamento temporário ou outra estrutura flutuante; indique a vida útil de projeto, profundidade da água e localização do segmento da corrente.

Passo 2: Confirme o diâmetro nominal, configuração com ou sem pino, grau da corrente, comprimento contínuo necessário, número de comprimentos de corrente e arranjo do elo final / acessório.

Passo 3: Forneça a base de projeto do projeto ou as cargas de teste de prova e ruptura especificadas. A carga de teste de ruptura é um valor de aceitação de fabricação e não deve ser usada como SWL operacional.

Passo 4: Confirme a tolerância à corrosão, requisito de revestimento, interface de proteção catódica, contato com o leito marinho, zonas de desgaste, avaliação de fadiga ou flexão fora do plano e filosofia de inspeção em serviço.

Passo 5: Confirme a sociedade classificadora, edição da regra aplicável, requisito de fabricante aprovado, testemunhagem de vistoria, escopo de END, marcação, rastreabilidade e pacote de documentação.

Passo 6: Forneça a quantidade, destino da entrega, tempo de entrega necessário, requisito de embalagem / manuseio, layout da corrente, desenhos de interface e qualquer lista de fornecedores aprovados ou especificação do projeto.

Configuração da Corrente

Barra de aço liga laminada | Elos comuns conformados a quente | Fechamento de elo soldado por resistência | Geometria com ou sem pino | Tratamento térmico controlado | Elos finais / elos finais ampliados / acessórios de conexão de acordo com desenho aprovado | Comprimentos de corrente contínuos rastreáveis

Vantagens de Fabricação, Teste e Fornecimento

• O fornecimento é coordenado através de fábricas de correntes qualificadas, permitindo que a cotação seja alinhada com o diâmetro aprovado, grau, rota de tratamento térmico, capacidade de teste e escopo de classificação.
• A soldagem por resistência fecha o próprio elo da corrente; a fixação do pino, quando utilizada, é um detalhe separado e deve seguir a construção específica do grau aprovado e as restrições de soldagem.
• O aquecimento da barra, os parâmetros de soldagem por resistência, o tratamento térmico, as verificações dimensionais e os resultados dos testes devem permanecer rastreáveis ao comprimento contínuo da corrente e ao pacote de certificado.
• O comprimento completo da corrente é submetido a carga de prova de acordo com o requisito aplicável, enquanto o teste de ruptura é realizado em espécimes representativos na frequência de amostragem prescrita.
• A inspeção visual e o END focam nas superfícies dos elos e na região da solda por resistência. MT, UT ou outros métodos aprovados, critérios de aceitação e testemunhagem de vistoria são definidos pela regra de classe selecionada.
• Um grau de material mais alto não é um substituto automático para um grau mais baixo. A aprovação do fabricante, a especificação do material, o projeto do elo, os parâmetros de soldagem, o tratamento térmico e os testes são específicos do grau.
• Para amarrações permanentes, a seleção deve abordar fadiga, perda por corrosão, desgaste entre elos, flexão fora do plano, interação com o leito marinho e planejamento de gerenciamento de integridade, em vez de apenas o grau de tração.
• A redação do certificado e a documentação são acordadas antes da produção, reduzindo o risco de incompatibilidade entre o pedido de compra, o escopo do fabricante aprovado, o plano de vistoria de classe e o certificado final da corrente.

Atributos Personalizados

• Função de Fornecimento: Comerciante e fornecedor de projeto de corrente de amarração offshore → a fabricação da corrente, tratamento térmico, testes e vistoria de classe são realizados pela fábrica de correntes aprovada.
• Base de Padrão de Referência: ISO 20438 e requisitos específicos de classe para correntes de amarração offshore → a edição final do contrato e a interpretação da classe governam.
• Faixa de Diâmetro: 34–200 mm → a faixa aprovada real depende do grau, tipo de elo, aprovação da fábrica e capacidade de teste.
• Tipo de Elo: Elo com pino / elo comum sem pino → os elos finais e acessórios do projeto requerem desenhos de interface aprovados.
• Grau: R3 / R3S / R4 / R4S / R5 → R6 e a nomenclatura RQ3 fornecida permanecem sujeitas a confirmação.
• Rota de Fabricação: Conformação a quente + soldagem por resistência + tratamento térmico → os registros do processo devem ser incluídos no dossiê de inspeção quando necessário.
• Base de Teste: Carga de prova + carga de ruptura de amostra + testes mecânicos + END → os valores e a frequência seguem a regra de classe selecionada e a especificação aprovada.
• Acabamento da Superfície: Jateado e pintado de preto ou conforme especificado → a tolerância à corrosão e a proteção catódica permanecem itens de projeto do sistema.
• Documentação: Certificado da corrente, relatórios de inspeção e teste, relatórios de END, rastreabilidade do material, marcações e registros de fabricação → a lista final a ser acordada no pedido de compra.

Como Funciona

Cargas ambientais atuam na unidade flutuante → A tensão da linha de amarração é transferida através de cada elo da corrente → A geometria da corrente e o sistema de amarração completo fornecem força restauradora → Elos finais e conectores transferem a carga para a âncora ou fundação de amarração → Inspeção e gerenciamento de integridade monitoram desgaste, corrosão, deformação e fadiga durante o serviço

Aplicações

Amarrações permanentes de FPSO e FSO | Unidades de produção flutuantes | Unidades móveis de perfuração offshore | Sistemas de amarração de ponto único | Sistemas de carregamento offshore | Boias offshore | Estruturas offshore flutuantes | Sistemas de amarração pré-lançados | Espalhamentos de amarração offshore temporários

Certificações e Documentação

A certificação de classificação e a documentação de vistoria podem ser providenciadas de acordo com os requisitos do projeto, escopo do fabricante aprovado, edição da regra aplicável e procedimento de aprovação de classe. A certificação não é considerada incluída, a menos que seja declarada na cotação e no pedido de compra.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

Desenhos e Fotos

Perguntas Frequentes

P1: Qual é a principal diferença de seleção entre corrente de amarração offshore com pino e sem pino?

R1: Corrente sem pino é comumente considerada para sistemas de amarração permanentes com vida útil de projeto e plano de instalação definidos. Corrente com pino pode ser selecionada onde a estabilidade de manuseio, compatibilidade com roda de corrente ou o arranjo de projeto aprovado requer uma geometria com pino. A escolha final deve ser feita pelo projetista de amarração e aceita pela sociedade classificadora selecionada.

P2: A carga de ruptura publicada pode ser tratada como a capacidade operacional da corrente ou SWL?

R2: Não. A carga de prova e a carga de teste de ruptura são valores de fabricação e certificação. A tensão de projeto permitida é determinada pela análise completa do sistema de amarração, critérios de estado limite, fatores de projeto, avaliação de fadiga, tolerância à corrosão, condição da corrente e padrão de projeto aplicável.

P3: Que informações são necessárias para uma cotação certificada por classe?

R3: Confirme o tipo de unidade offshore, vida útil de projeto, diâmetro nominal, tipo de elo, grau, comprimento contínuo, arranjo do elo final e acessório, base de carga de prova / ruptura especificada, requisito de corrosão, sociedade classificadora e edição da regra, escopo de testemunhagem e END, lista de documentos, quantidade, destino e cronograma de entrega.
