Flipper Delta HHP Anchor Soldado para Sistemas de Amarração Offshore

Âncora Soldada Flipper Delta HHP para Sistemas de Amarração Offshore | 300–27.500 kg

Visão Geral do Produto

A âncora soldada Flipper Delta de alta capacidade de retenção é fornecida para projetos de amarração offshore, dragagem, boias de amarração e estruturas flutuantes onde a penetração no fundo do mar, a eficiência de retenção, a conexão da corrente de amarração, o manuseio para transporte e a certificação do projeto são fatores centrais de seleção. Sua geometria aberta fabricada combina um conjunto de aletas largas, haste e estrutura estabilizadora para suportar a fixação controlada e a penetração em solos adequados do fundo do mar.

Esta página abrange pesos nominais de âncora de 300 a 27.500 kg usando as dimensões A–F dos dados do catálogo fornecidos. O peso nominal da âncora não é uma classificação direta de capacidade de retenção. A seleção final deve ser baseada na análise de amarração do projeto, carga de retenção necessária, dados do fundo do mar ou geotécnicos, ângulo da linha de amarração, método de instalação, interface da corrente de amarração e manilha, desenho aprovado do fabricante e escopo de inspeção de classe ou de terceiros. O produto é fornecido através de parceiros qualificados de fábricas de âncoras; a origem da fabricação e o escopo do certificado são confirmados para cada pedido.

Especificações Rápidas

• Tipo de produto: Âncora soldada Flipper Delta de alta capacidade de retenção → configuração de aletas abertas para sistemas de ancoragem offshore e relacionados à dragagem.
• Faixa de peso nominal: 300–27.500 kg → ampla faixa de seleção para arranjos de amarração temporária ou permanente específicos do projeto.
• Construção: Conjunto de aletas e haste fabricado em chapa soldada → o grau do material, detalhes de soldagem, END e tolerâncias dimensionais devem seguir o desenho aprovado.
• Princípio de retenção: Área de aleta embutida mobiliza a resistência do fundo do mar → a capacidade de retenção real depende do solo, profundidade de penetração, ângulo da linha, instalação e análise de amarração.
• Interface da corrente de amarração: A dimensão de conexão F está incluída na tabela fornecida → a compatibilidade final da manilha, giratório, elo terminal e corrente deve ser verificada pelo desenho.
• Manuseio e transporte: Arranjo de desmontagem ou entrega dividida pode estar disponível → o método de montagem e o requisito de rack de âncora estão sujeitos ao projeto da fábrica selecionada.
• Tratamento de superfície: Revestimento betuminoso preto, tinta anticorrosiva ou revestimento especificado pelo projeto → o sistema final deve considerar danos de transporte, serviço de imersão e requisitos de inspeção.
• Certificação: Inspeção de classe e certificados podem ser providenciados de acordo com o projeto aprovado e escopo do pedido → nem todos os certificados de sociedade são fornecidos automaticamente.

Parâmetros Técnicos Principais

Guia de Seleção e Consulta para Amarração Offshore

Etapa 1: Confirme a aplicação: unidade offshore, draga, boia de amarração, conjunto de construção, estrutura flutuante, amarração temporária ou amarração permanente, juntamente com a profundidade da água e a vida útil pretendida.

Etapa 2: Forneça a carga de retenção de âncora necessária da análise de amarração do projeto, incluindo o caso de carga de projeto, fatores de segurança, pré-tensão, tipo de linha de amarração e base ambiental, quando disponível.

Etapa 3: Forneça informações sobre o fundo do mar ou geotécnicas, incluindo tipo de solo, perfil de camadas, dados de resistência ou densidade, inclinação do fundo do mar e obstruções conhecidas, pois o desempenho de penetração e retenção depende do solo.

Etapa 4: Confirme o peso nominal da âncora, geometria aprovada da âncora, ajuste aleta-haste, método de manuseio da âncora, grau e diâmetro da corrente, elo terminal, manilha, giratório e dimensões de conexão necessárias.

Etapa 5: Confirme o grau do material, padrão de fabricação, procedimento de soldagem, escopo de END, tolerância dimensional, marcação, rastreabilidade, proteção contra corrosão e se a desmontagem para transporte ou um rack de âncora é necessário.

Etapa 6: Confirme a aprovação e o escopo de teste antes da cotação: desenho aprovado, designação HHP ou outra classe, teste de prova, certificados de material, certificado do fabricante, testemunha do inspetor e pacote de documentação final.

Etapa 7: Forneça quantidade, nome do projeto ou embarcação, destino de entrega, data de entrega necessária, restrições de embalagem, limitações de içamento e manuseio e o desenho de amarração ou GA relevante.

Construção e Conexão da Âncora

Conjunto de aletas abertas soldadas | Haste central | Geometria de coroa/dobradiça e estabilização | Ponto de conexão da corrente ou manilha | Ajuste de aleta específico do projeto | Arranjo opcional de desmontagem para transporte | Revestimento protetor

Características de Penetração, Retenção e Manuseio

• A construção de aletas abertas permite que o solo do fundo do mar flua ao redor da âncora durante a fixação e suporta a penetração progressiva quando a geometria é combinada com a condição do solo.
• Uma área de aleta efetiva relativamente grande desenvolve resistência do solo após o embutimento, que é a base principal para o conceito de alta capacidade de retenção.
• A geometria estabilizadora destina-se a reduzir a rolagem descontrolada e ajudar as aletas a manter uma orientação de penetração adequada durante a tração de fixação.
• A capacidade de retenção real não é determinada apenas pelo peso da âncora; é influenciada pelo perfil do solo, profundidade de penetração, ângulo da aleta, elevação da linha, carga de instalação, geometria da âncora e os fatores de segurança de projeto selecionados.
• O arranjo aleta-haste deve ser selecionado ou confirmado para o fundo do mar do projeto e o projeto aprovado. Uma âncora de catálogo não deve ter um valor de retenção universal sem verificação do projeto.
• A implantação, fixação de prova, recuperação, manuseio no convés e transporte exigem um procedimento de manuseio de âncora específico do projeto, compatível com o peso da âncora, equipamento da embarcação, pontos de içamento e arranjo de conexão.

Fabricação, Teste e Controle de Fornecimento

• A fabricação soldada requer corte de chapa controlado, conformação, montagem, alinhamento da haste e aletas, e inspeção dimensional para que a geometria aprovada seja mantida.
• A especificação fornecida lista aço carbono e aço inoxidável; o grau final, propriedades mecânicas, soldabilidade, tenacidade, margem de corrosão e aceitação de classe devem ser confirmados. Âncoras HHP normalmente dependem de especificações de material aprovadas de alta resistência ou alta tração em vez de uma descrição genérica de material.
• WPS/PQR, qualificação de soldador, controle de pré-aquecimento e entrada de calor, e END de soldas críticas devem seguir o plano de fabricação e inspeção de classe aprovado.
• Teste de prova, verificação de capacidade de retenção, teste de material e presença de inspetor dependem do projeto e da classe. Eles devem ser definidos antes da compra e não são considerados entregas padrão.
• A conexão da corrente deve ser verificada como um caminho de carga completo, incluindo conexão da âncora, pino da manilha, elo terminal, giratório ou precursor, grau da corrente e quaisquer transições dimensionais.
• Como este produto é fornecido através de parceiros de fábrica de âncoras, a cotação deve identificar a origem da fabricação, desenho aprovado, emissor do certificado, escopo de teste e rastreabilidade de documentos aplicáveis à âncora oferecida.

Atributos Personalizados

• Tipo de Produto: Âncora soldada Flipper Delta HHP → âncora fabricada com aletas abertas para aplicações de amarração offshore e relacionadas à dragagem.
• Status de Fornecimento: Distribuidor / fornecimento para projeto → o produto é obtido de fabricantes de âncoras qualificados e não é apresentado como fabricado internamente.
• Peso Nominal: 300–27.500 kg → selecione por requisito de retenção projetado, condição do fundo do mar, método de instalação e projeto aprovado da âncora.
• Construção: Fabricação em aço soldado → geometria crítica, qualidade da solda, END e controle dimensional seguem o desenho aprovado e o plano de inspeção.
• Material: Aço carbono / aço de alta resistência aprovado pelo projeto; aço inoxidável sujeito a confirmação → grau exato e aceitação de classe são necessários antes do pedido.
• Capacidade de Retenção: Específica do projeto → o peso nominal não deve ser convertido diretamente em uma carga de retenção garantida sem verificação de amarração e geotécnica.
• Conexão da Corrente: Dimensão F mais detalhe do conector aprovado → diâmetro da corrente, grau, elo terminal, manilha e giratório devem ser confirmados como um sistema.
• Tratamento de Superfície: Tinta betuminosa preta, tinta anticorrosiva ou revestimento personalizado → revestimento final e inspeção seguem a exposição e especificação do projeto.
• Requisito de Certificado: Disponível de acordo com o escopo do projeto → projeto aprovado, teste de prova, pesquisa de classe e documentação devem ser declarados na especificação de compra.

Como Funciona

A âncora é implantada com as aletas orientadas para o fundo do mar → Uma tração de fixação controlada estabiliza e gira a âncora na direção de penetração → A geometria de aletas abertas entra no solo → A área de aleta embutida mobiliza a resistência do fundo do mar → A carga de amarração é transferida através da haste e do conector para a corrente de amarração → A recuperação segue o procedimento de manuseio de âncora aprovado.

Aplicações

Sistemas de amarração temporária offshore | Dragas e conjuntos de construção marítima | Boias de amarração | Pontões flutuantes e estruturas marítimas | Unidades offshore sujeitas ao projeto | Pacotes de substituição de âncora e corrente

Certificações e Escopo de Fornecimento

A inspeção de classificação e a certificação podem ser providenciadas de acordo com o tipo aprovado ou projeto do projeto, aprovação do fabricante, rastreabilidade do material, requisito de teste de prova e presença do inspetor. A disponibilidade está sujeita à confirmação do pedido e aprovação da classe; todos os certificados listados não são fornecidos automaticamente.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

O escopo de fornecimento coordenado opcional pode incluir corrente de âncora, manilha em D de âncora ou conector de projeto, giratório/precursor, rack de âncora, certificados de teste, plano de embalagem e arranjo de transporte, sujeito a especificações confirmadas.

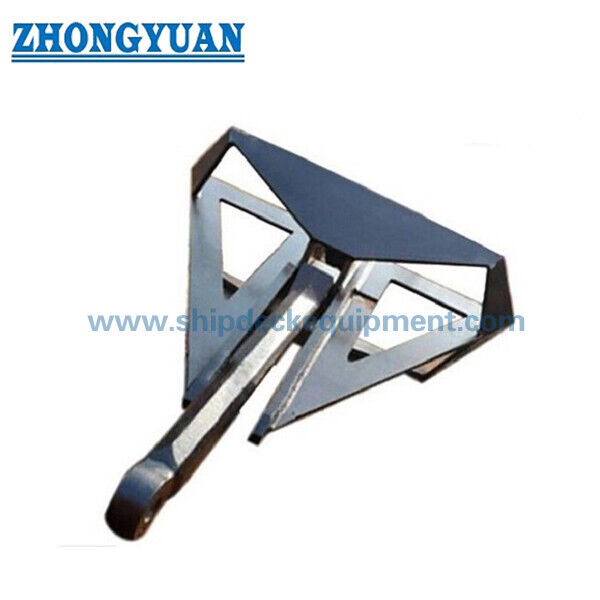

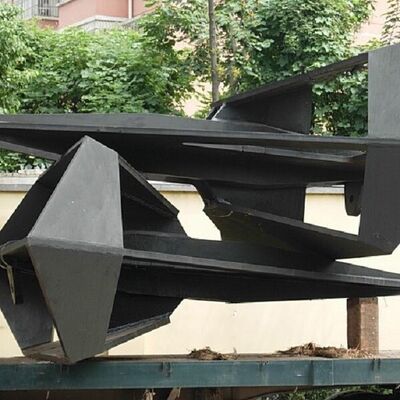

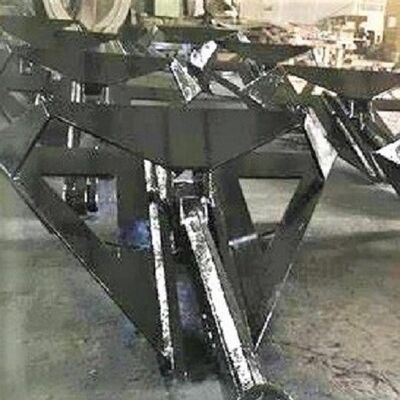

Desenho e Fotos

FAQ

P1: Como o peso correto da âncora Flipper Delta deve ser selecionado?

R1: Use a carga de retenção necessária da análise de amarração juntamente com os dados do fundo do mar, ângulo da linha, método de instalação, geometria da âncora e fatores de segurança do projeto. O peso nominal da âncora é apenas uma entrada de seleção e não deve ser tratado como a capacidade de retenção garantida.

P2: A descrição HHP fornece um valor universal de capacidade de retenção?

R2: Não. HHP é uma categoria de projeto ou aprovação de âncora, não uma única classificação em kN que se aplica a todos os fundos do mar e instalações. O projeto oferecido, base de teste aprovada, condições do solo, penetração e requisitos de classe devem ser confirmados para o projeto.

P3: A âncora e a corrente de âncora podem ser fornecidas como um pacote combinado?

R3: Sim, o fornecimento pode ser coordenado quando o diâmetro e grau da corrente, comprimento total, elos terminais, manilhas, giratórios, escopo de teste de prova e certificado, proteção contra corrosão, embalagem e requisitos de entrega forem fornecidos. O desenho da conexão da âncora deve ser verificado antes da cotação final.
