Âncora de Arrasto Stevshark MK5 para Fundos Marinhos | Âncora de Amarração para Fundos Firmes

Âncora de Embutimento por Arrasto Offshore Stevshark MK5 | Âncora de Amarração para Fundos Marinhos Rígidos

Visão Geral do Produto

A âncora de embutimento por arrasto offshore Stevshark MK5 é uma configuração de âncora de haste fixa destinada a projetos de amarração onde o fundo marinho contém materiais duros ou de difícil penetração, como calcário, calcarenito, areia muito densa, coral ou camadas competentes comparáveis. Sua configuração para solo duro está associada a áreas críticas reforçadas, bordas e pontas de lâminas afiadas e recursos de penetração semelhantes a dentes que ajudam a âncora a iniciar a penetração onde uma âncora de arrasto convencional pode atingir apenas um embutimento raso.

A Zhongyuan fornece esta âncora através de parceiros qualificados de fabricação de âncoras, em vez de apresentá-la como um produto fabricado internamente. O peso da âncora por si só não é uma base de seleção suficiente. O tipo final, peso nominal, arranjo das lâminas, grau do material, revestimento, conexão da linha de amarração, procedimento de instalação, requisito de carga de prova e escopo do certificado devem ser determinados a partir da análise de amarração do projeto, dados geotécnicos específicos do local, desenho aprovado e requisitos da sociedade classificadora.

Especificações Rápidas

• Tipo de produto: Âncora de embutimento por arrasto offshore de haste fixa → desenvolve capacidade de retenção através de penetração controlada e resistência do solo durante a instalação por arrasto.
• Foco no fundo marinho: Argila dura, areia muito densa, calcarenito, calcário, coral e outras camadas competentes → destinada a projetos onde a penetração inicial e a resistência da ponta da lâmina são preocupações importantes.
• Faixa de peso nominal: 300 a 30.000 kg na tabela de dimensões fornecida → a disponibilidade do tamanho comercial final e o desenho aprovado devem ser confirmados antes da cotação.
• Recursos de penetração: Estrutura reforçada, bordas e pontas de lâminas afiadas e recursos de dente de tubarão / serrilhados → suportam a mordida inicial e resistem a cargas concentradas em condições de penetração rasa.
• Construção: Montagem de chapa de aço soldada usando componentes de aço doce e/ou aço de alta resistência → graus exatos, WPS, NDT e escopo de rastreabilidade são específicos do projeto.
• Base da direção da carga: Selecionada principalmente para carregamento horizontal ou quase horizontal de embutimento por arrasto → não deve ser tratada como uma âncora de carga vertical sem análise de amarração dedicada e aprovação.
• Proteção de superfície: Revestimento betuminoso preto, tinta anticorrosiva ou sistema de revestimento do projeto → a compatibilidade do revestimento com transporte, armazenamento e serviço offshore deve ser especificada.
• Fornecimento e certificação: Fornecimento fabricado por parceiro com documentação de inspeção organizada sob encomenda → a disponibilidade do certificado de classe está sujeita ao escopo do fabricante aprovado e aos requisitos do projeto.

Parâmetros Técnicos Principais

Guia de Seleção e Consulta de Amarração

Etapa 1: Forneça informações específicas do local sobre o fundo marinho, incluindo profundidade da água, perfil do solo, dados CPT / sondagem, tipo e espessura da camada dura, exposição esperada a detritos ou rochas e a localização proposta da âncora.

Etapa 2: Confirme as cargas de projeto do sistema de amarração e a direção da carga na âncora, incluindo casos intactos, danificados e transitórios, os componentes horizontal e vertical, a catenária da linha e os fatores de projeto / prova necessários.

Etapa 3: Confirme o tipo de âncora e o peso nominal através de análise geotécnica e de amarração. Indique o arranjo de lâminas necessário, o ângulo da lâmina / haste, a penetração alvo, a distância de arrasto permitida e a carga de instalação ou prova necessária.

Etapa 4: Forneça a interface da linha de amarração: corrente ou cabo de aço precursor, tamanho e grau da corrente, arranjo do conector ou manilha, requisito de giratório, arranjo do chaser e qualquer requisito opcional de lastro na lâmina.

Etapa 5: Confirme as restrições de instalação e recuperação, incluindo a capacidade da embarcação de manuseio de âncoras, geometria do rolo de popa, espaço no convés, arranjo de içamento e fixação, condição de reboque, procedimento de lançamento e método de recuperação.

Etapa 6: Confirme os graus dos materiais, requisitos de soldagem e NDT, sistema de revestimento, inspeção dimensional, tolerância de peso, sociedade classificadora, escopo da documentação, quantidade, destino de entrega e tempo de entrega necessário.

Estrutura da Âncora

Manilha da âncora | Haste fixa | Lâmina soldada reforçada | Bordas e pontas de lâminas afiadas | Recursos de penetração de dente de tubarão / serrilhados | Membros estabilizadores de acordo com o projeto aprovado | Disposição opcional de lastro na lâmina oca quando especificado

Vantagens de Projeto e Engenharia para Fundos Marinhos Rígidos

• As áreas críticas da ponta e borda da lâmina são reforçadas porque fundos marinhos rígidos podem permitir apenas penetração rasa, concentrando grande parte da carga aplicada perto das pontas.
• Bordas de penetração afiadas e recursos semelhantes a dentes melhoram a mordida inicial em camadas de fundo marinho competentes em comparação com uma configuração de âncora de arrasto de borda lisa de uso geral.
• A geometria de haste fixa e o arranjo estabilizador destinam-se a suportar a orientação correta e um caminho de arrasto estável, mas o comportamento real depende da geometria da linha, das camadas do solo, da carga de instalação e da variabilidade do fundo marinho.
• O lastro opcional dentro de uma lâmina oca pode ser considerado para auxiliar na orientação e penetração iniciais em arranjos de implantação específicos. O lastro, o tipo de precursor e o procedimento de implantação devem ser projetados em conjunto.
• A construção de chapa de aço soldada permite uma ampla faixa de peso nominal, ao mesmo tempo que requer rastreabilidade controlada do material, procedimentos de soldagem qualificados, verificações dimensionais, NDT e proteção de transições altamente carregadas.
• A capacidade de retenção deve ser estabelecida por avaliação geotécnica específica do projeto e verificação de instalação. Não deve ser declarada apenas como um múltiplo fixo do peso nominal da âncora.

Atributos Personalizados

• Categoria do Produto: Âncora de embutimento por arrasto offshore → selecionada como parte de um sistema de amarração completo, em vez de um item de ancoragem de navio autônomo.
• Configuração da Âncora: Tipo Stevshark / MK5 para solo duro → marca final, fabricante aprovado e status do desenho devem ser confirmados para cada pedido.
• Peso Nominal: 300–30.000 kg na tabela fornecida → o peso é um parâmetro de identificação e manuseio, não a única classificação de capacidade de retenção.
• Adequação do Fundo Marinho: Fundos marinhos competentes ou de difícil penetração → a verificação geotécnica específica do local permanece obrigatória.
• Material: Chapa de aço, aço doce e aço de alta resistência → graus exatos e condição de tratamento térmico devem ser confirmados pelo projeto aprovado.
• Direção da Carga: Serviço predominantemente de embutimento por arrasto horizontal → a capacidade de carga vertical não é declarada sem análise dedicada.
• Tratamento de Superfície: Tinta betuminosa, revestimento anticorrosivo ou sistema offshore personalizado → espessura do filme seco e grau de preparação a serem especificados.
• Escopo de Inspeção: Material, soldagem, NDT, dimensões, peso e verificação de prova / instalação conforme necessário → escopo acordado antes da produção.
• Status de Fornecimento: Fornecido através de parceiros de fabricação de âncoras → identidade do fabricante, aprovação de classe e rota de certificado são confirmados na fase de cotação.

Como Funciona

A âncora é pousada e orientada corretamente no fundo marinho → A linha de amarração aplica uma tração horizontal controlada → As pontas afiadas das lâminas iniciam a penetração → A âncora arrasta e se embuti enquanto a resistência do solo se desenvolve à frente da lâmina → A carga de instalação / prova confirma o assentamento → A âncora permanece operando dentro do envelope de carga de amarração aprovado

Aplicações

Amarras offshore permanentes | Conjuntos de amarração semipermanentes | Unidades offshore móveis quando selecionadas por análise de amarração | Âncoras de reação de dragagem | Projetos de construção marítima | Amarras de energia offshore e estruturas flutuantes | Locais de âncoras em fundos marinhos rígidos

Vantagens de Inspeção, Certificação e Fornecimento

A inspeção e certificação podem ser organizadas de acordo com a fonte de fabricação aprovada, especificação do projeto, plano de rastreabilidade de material, escopo de soldagem e NDT, requisito de teste de carga ou verificação de instalação e procedimento da sociedade classificadora. A aprovação de tipo ou certificação de classe não deve ser assumida, a menos que seja especificamente confirmada para o fabricante selecionado, tamanho da âncora e escopo do pedido.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

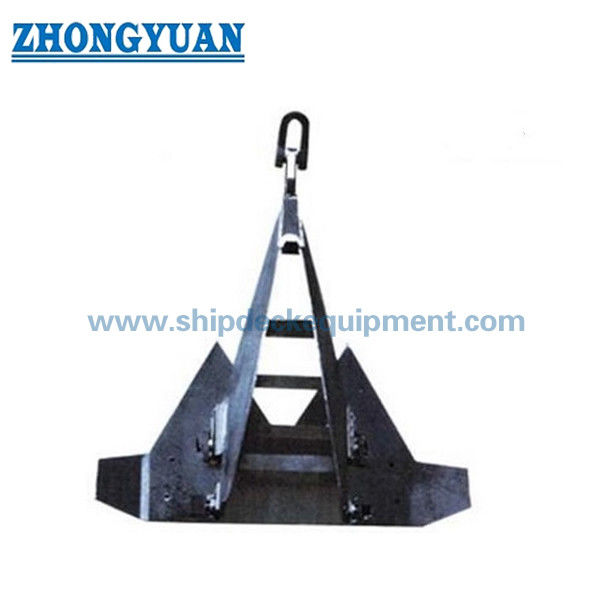

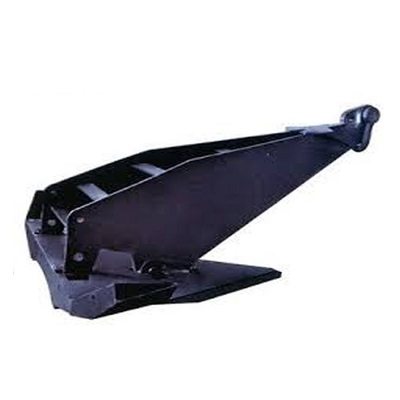

Desenho e Fotos

FAQ

P1: Como deve ser selecionado o peso correto da âncora Stevshark MK5?

R1: O peso nominal é apenas uma referência inicial de tamanho. A seleção deve combinar dados de solo específicos do local, cargas de amarração necessárias, direção da carga no fundo marinho, área e ângulo da lâmina, geometria da linha de amarração, distância de arrasto permitida, carga de instalação alvo e a base de aprovação do projeto.

P2: Por que esta âncora é usada para fundos marinhos rígidos em vez de uma âncora de arrasto geral?

R2: A configuração para solo duro usa áreas críticas reforçadas, bordas e pontas de lâminas afiadas e recursos de penetração semelhantes a dentes. Esses recursos abordam a penetração rasa e o carregamento concentrado na ponta da lâmina em solos competentes, mas o desempenho bem-sucedido ainda depende do perfil real do fundo marinho e do método de instalação.

P3: Esta âncora de embutimento por arrasto pode resistir a cargas de amarração verticais?

R3: Uma âncora de embutimento por arrasto convencional é principalmente adequada para carregamento horizontal ou quase horizontal. Qualquer componente vertical significativo deve ser verificado pela equipe de projeto de amarração e geotécnica. Uma âncora de carga vertical ou outro tipo de fundação pode ser mais apropriada quando a elevação é um caso de carga dominante.
