125–250mm Mordente Inclinado Duplo | Mordente de Amarração Soldado Tipo B CB/T 169-2011 para Convés de Navio
Detalhes do produto:
| Lugar de origem: | CHINA |
| Marca: | Zhongyuan Marine Equipmen |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
| Documento: | Marine Inclined Bollard GB ...65.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| Padrão técnico: | CB/T 169-2011 | Diâmetros nominais: | 125/160/200/250mm |
|---|---|---|---|
| Material: | Aço suave; De aço inoxidável | peso: | 32,7 - 162,7kg |
| Tratamento de superfície: | Arbitragem de areia para S2.5 + uma camada de primer de loja de epóxi, Galvanizado, Polido, tratamen | Certificados de classificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| Destacar: | gb 556 do transporte e o tipo poste de amarração marinho da manipulação,gb 556 do transporte e o tipo poste de amarração da manipulação da amarração,poste de amarração marinho da BV |
||
Descrição de produto
125×250mm Bollardo inclinado de dois pedaços. CB/T 169-2011 Bollardo de amarre soldado tipo B para o convés do navio.
Visão geral do produto
CB/T 169-2011 Bollardo inclinado duplo bit tipo B é concebido para aplicações de amarração de navios de carga média a pesada.
A estrutura inclinada de dois postes aumenta o atrito e impede o escorregamento da corda ou a liberação acidental durante o movimento do navio.
É amplamente utilizado em navios de carga, barcaças e navios de serviço portuário que requerem desempenho de atracamento estável e de alta carga.
Especificações rápidas
- Diâmetro nominal: 125×250 mm → Determina a compatibilidade da corda
- Tipo: Tipo B (placa de base dupla) → Melhor distribuição de carga e estabilidade estrutural
- Intervalo SWL: 19,5 ̇59 kN → Capacidade de carga de referência
- Estrutura: Bitt duplo inclinado → Segurador de corda antiderrapante
- Material: aço C-Mn / aço inoxidável → resistência e resistência à corrosão
- Superfície: Sa2,5 + revestimento epóxi → protecção contra a corrosão marinha
- Instalação: Base soldada → Transferência de carga forte para o convés
- Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante
Parâmetros técnicos principais (CB/T 169-2011 Tipo B)
| Nominal Dia. | SWL kN | Corda de aço 6x24 | Corda de aço 6x37 (b) |
Naturais Circuito de cordas. |
Dia de corda sintética. | D | D1 | H | L1 | L2 | t | Base L | B | h | H1 | T1 | k | Peso em kg |
| 125 | 19.5 | 9 | 9 | 75 | 18 | 140 | 155 | 300 | 410 | 330 | 10 | 600 | 240 | 60 | 45 | 8 | 5 | 32.7 |
| 160 | 24.5 | 10 | 10 | 90 | 20 | 168 | 185 | 350 | 500 | 400 | 10 | 700 | 270 | 70 | 55 | 8 | 5 | 50.4 |
| 200 | 39.0 | 13 | 13 | 110 | 26 | 219 | 235 | 430 | 620 | 500 | 10 | 900 | 360 | 85 | 70 | 10 | 6 | 86.3 |
| 250 | 59.0 | 16 | 16 | 130 | 30 | 273 | 290 | 500 | 770 | 630 | 11 | 1100 | 430 | 100 | 85 | 12 | 8 | 162.7 |
Engenharia de Design Lógico
Percurso de transferência de carga: corda → postes de suportes → placa de base → estrutura do convés.
Os postes inclinados aumentam o atrito e reduzem o deslizamento da corda sob o movimento dinâmico do navio.
A placa de base dupla melhora a distribuição da carga e a estabilidade estrutural.
Por que o projeto inclinado?
Previne o escorregamento da corda → Maior segurança de amarração
Melhora a força de retenção → Melhor estabilidade no movimento do navio
Reduz a liberação acidental → Operação mais segura
Adequado para condições dinâmicas → Navios e barcaças de carga
Estrutura
Postes Dobres Inclinados Plano de Base Dupla Plano de Reforço Estrutura Soldada
Atributos personalizados
- Postes inclinados → desempenho antiderrapante
- Placa de base dupla → Maior estabilidade estrutural
- Fabricação soldada → Transferência de carga fiável
- Superfície lisa → Protege a corda
- Opcional de aço inoxidável → resistência à corrosão
Guia de selecção
Passo 1 Selecionar o diâmetro → Com base no tamanho da corda
Passo 2
Passo 3
Passo 4 Selecionar Tipo → Tipo B para aplicações pesadas
Passo 5
Não tem a certeza do modelo correto? Contacte-nos ̇ recomendaremos a solução adequada com base na sua corda e nas condições de trabalho.
Guia de consulta
Indicar o diâmetro da corda, o tipo de corda, o tipo de recipiente, a posição de instalação e o requisito de certificação.
Como funciona
A corda envolve os postes inclinados → aumenta o atrito → transfere a carga para a base → garante uma fixação segura sem escorregar.
Aplicações
Navios de carga. Barcas. Navios de serviço no porto.
Certificações e vantagens
Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante
Desenho e Fotos

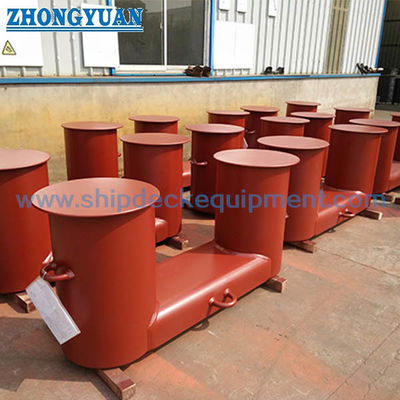

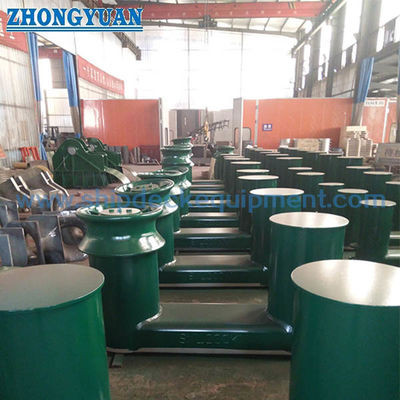

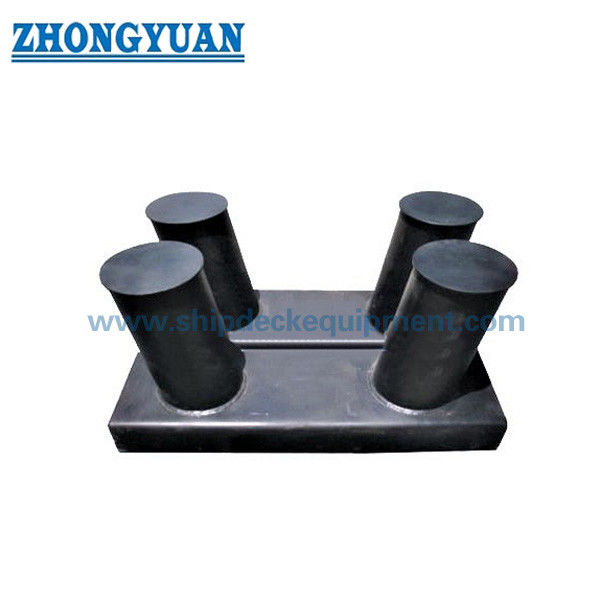

Desenho geral do arranjo e fotos do produto
Encomenda
Especifique: Tipo (tipo B) ∙ Tamanho ∙ Material ∙ Revestimento ∙ Certificação
Perguntas frequentes
P1: O que é um pilar de tipo B?
R: O tipo B é a configuração de maior capacidade dentro do CB/T 169, com uma estrutura de placa de base dupla para uma melhor distribuição de carga e estabilidade estrutural.
P2: Porquê design inclinado?
A: Impede o deslizamento da corda durante o movimento do navio.
Q3: Como escolher o tamanho?
R: Com base no diâmetro da corda e na SWL necessária.
