Corrente de amarração de boia da Guarda Costeira MIL-C-22521C com elo aberto | Corrente soldada sem pino de 13–48 mm

Corrente de Boia Aberta MIL-C-22521C Guarda Costeira | Corrente Soldada Sem Travessa de 13-48 mm

Visão Geral do Produto

A corrente de boia tipo Guarda Costeira de elos abertos MIL-C-22521C é uma corrente soldada sem travessa usada em conjuntos de amarração de boias para auxílios à navegação. Ela conecta a boia ou o arranjo de cabos à âncora de amarração ou peso, permitindo que a corrente submersa forme uma catenária complacente sob o movimento de maré, corrente, vento e ondas. Este produto é uma corrente de amarração de boia, não uma corrente de âncora de navio e não uma corrente de içamento.

A gama fornecida cobre diâmetro de barra de elo comum de 1/2 a 1-7/8 pol. (aproximadamente 13 a 48 mm), com elos comuns, elos de extremidade ampliados opcionais, valores de carga de prova, valores de carga de ruptura e pesos aproximados de trecho definidos por tamanho. MIL-C-22521C é uma referência de aquisição legada; o pedido de compra deve identificar se a conformidade é exigida à especificação legada, a uma especificação atual da Guarda Costeira dos EUA, a um desenho do cliente ou a um equivalente aprovado.

Especificações Rápidas

• Tipo de produto: Corrente de amarração de boia soldada sem travessa de elos abertos → destinada a amarrações de boias de auxílio à navegação, em vez de serviço de guincho de embarcações.
• Referência legada: MIL-C-22521C → o status da especificação e a revisão exigida devem ser confirmados no pedido de compra.
• Diâmetro do elo comum: 1/2 a 1-7/8 pol. / aproximadamente 13 a 48 mm → o tamanho principal para combinar com o projeto de amarração da boia e a corrente existente.
• Referência de trecho padrão: 15 braças / 90 pés / aproximadamente 27,4 m → comprimentos cortados e meio-trechos podem ser cotados quando definidos pelo projeto.
• Construção: Elos abertos soldados por resistência ou por topo → fusão da solda, alinhamento das pontas da barra, geometria do elo e condição da superfície são pontos chave de inspeção.
• Dados de carga: Carga de prova e carga de ruptura são declaradas separadamente → nenhum dos valores deve ser apresentado como SWL ou carga de trabalho.
• Arranjo de elos de extremidade: Elos de extremidade ampliados podem ser fornecidos onde necessário → as dimensões da conexão de extremidade devem corresponder a manilhas, cabos, pesos ou componentes existentes.
• Escopo de inspeção: Rastreabilidade do material, verificações dimensionais, teste de prova, amostragem de carga de ruptura e inspeção de superfície → o escopo final segue o contrato ou o plano de inspeção aprovado.

Parâmetros Técnicos Principais

Guia de Seleção e Consulta

Passo 1: Confirme o requisito de governança: referência legada MIL-C-22521C, especificação atual da Guarda Costeira dos EUA, desenho do cliente ou outro padrão aprovado de corrente de boia.

Passo 2: Forneça o diâmetro do elo comum, o trecho ou comprimento cortado exigido, a quantidade e se elos de extremidade ampliados são necessários em uma extremidade, ambas as extremidades ou não são necessários.

Passo 3: Confirme a interface do sistema de boia: conexão da boia ou do cabo, conexão da manilha ou do hardware de junção, conexão do peso ou da âncora e dimensões da corrente de substituição existente, quando aplicável.

Passo 4: Confirme o material e o acabamento. Aço carbono é a base normal da especificação; aço inoxidável, CM490, 20Mn2, galvanização a quente ou acabamentos pintados devem ser tratados como alternativas específicas do projeto e revisados quanto à conformidade.

Passo 5: Defina o escopo de inspeção e documentação: certificado de laminação, rastreabilidade térmica, relatório dimensional, registro de carga de prova, teste de carga de ruptura, inspeção de trincas, testemunha de terceiros e redação do certificado.

Passo 6: Forneça o local de aplicação, o ambiente aquático, o destino de entrega, o tempo de entrega exigido, o método de embalagem e o desenho do projeto ou foto da corrente existente, se disponível.

Estrutura

Elos comuns abertos sem travessa | Juntas soldadas por resistência / topo | Elos de extremidade ampliados quando especificados | Rastreabilidade térmica / de lote | Marcação de extremidade permanente quando exigida | Acabamento natural, galvanizado ou pintado de acordo com o escopo de pedido aprovado

Vantagens de Fabricação, Teste e Rastreabilidade

• A geometria aberta sem travessa fornece uma forma de corrente simples para sistemas de amarração de boias e evita o arranjo de travessa usado em correntes de âncora de navio.
• A conformação controlada da barra e a calibração dos elos ajudam a manter o comprimento do elo, a largura, o passo de seis elos e a compatibilidade da conexão em cada lote de produção.
• O controle de qualidade da solda deve cobrir a condição de fusão, o diâmetro da solda, o alinhamento das pontas da barra, as indicações visuais e as áreas sensíveis a trincas na solda e no raio interno.
• A rastreabilidade do número térmico e do lote permite que certificados de material, registros de produção, amostras de teste e trechos concluídos sejam vinculados à mesma fonte de aço.
• O teste de prova verifica cada trecho contratado quando exigido pela especificação de governança; os testes de carga de ruptura são testes de amostra destrutivos e devem ser definidos separadamente no plano de inspeção.
• Superfícies de elo lisas e sem rebarbas reduzem o enroscamento, os perigos de manuseio localizado e o encurvamento da corrente durante a implantação e o serviço.
• O suprimento de substituição pode ser verificado em relação às dimensões da corrente existente e à geometria da conexão de extremidade, em vez de depender apenas do diâmetro nominal.

Atributos Personalizados

• Referência Padrão: MIL-C-22521C → referência legada de corrente de boia de elos abertos tipo Guarda Costeira; revisão e base de conformidade a serem confirmadas.
• Categoria do Produto: Corrente de amarração de boia → para sistemas de boias de auxílio à navegação, não para calibração de guincho de navio e não para içamento.
• Diâmetro do Elo Comum: 1/2 a 1-7/8 pol. / aproximadamente 13 a 48 mm → selecionar pelo projeto de amarração de boia aprovado e dimensões de substituição.
• Comprimento do Trecho: 15 braças / 90 pés / aproximadamente 27,4 m como referência padrão → meio-trechos ou comprimentos cortados podem ser cotados quando especificados.
• Material: Barra de aço carbono como base legada normal → o grau exato, a química e o requisito de tração devem seguir a especificação de compra.
• Acabamento: A ser confirmado → acabamento natural / preto, galvanizado a quente ou fornecimento pintado deve ser declarado no pedido e verificado contra a especificação de governança.
• Elos de Extremidade: Com ou sem elos de extremidade ampliados → o arranjo da conexão e as dimensões dos elos de extremidade devem ser confirmados antes da produção.
• Escopo do Certificado: Disponível de acordo com o requisito do projeto → documentos do fabricante, certificado de laminação, inspeção de terceiros e envolvimento de classe não são assumidos, a menos que encomendados.

Como Funciona

Conexão da boia ou do cabo → A corrente de elos abertos desce pela coluna d'água → O peso da corrente e a catenária acomodam o movimento ambiental → A extremidade inferior se conecta ao sistema de peso ou âncora especificado → Inspeção periódica verifica desgaste, corrosão, deformação, condição da solda e segurança da conexão

Aplicações

Boias de auxílio à navegação | Amarrações de boias costeiras e de vias navegáveis interiores | Boias de marcação de portos e canais | Cabos de boias | Trechos de corrente de boia de substituição | Conexões de peso de amarração | Manutenção de auxílios à navegação governamentais e comerciais

Certificações e Vantagens

Certificados e testemunho de inspeção podem ser organizados de acordo com a especificação de governança, requisito do projeto, plano de inspeção aprovado e procedimento de aceitação de terceiros.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

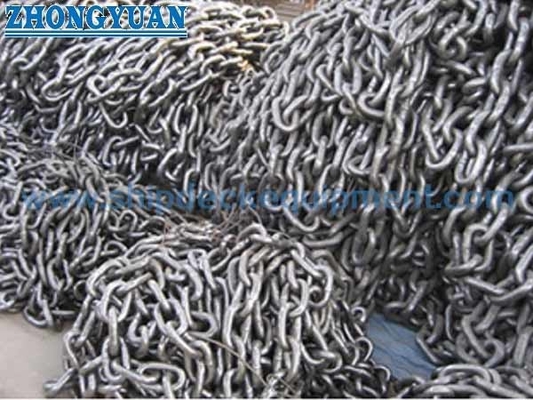

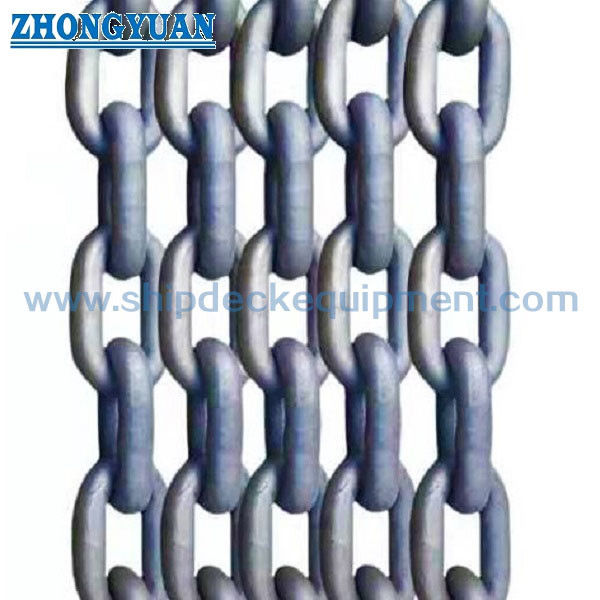

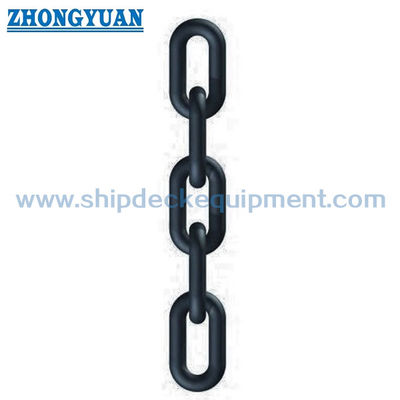

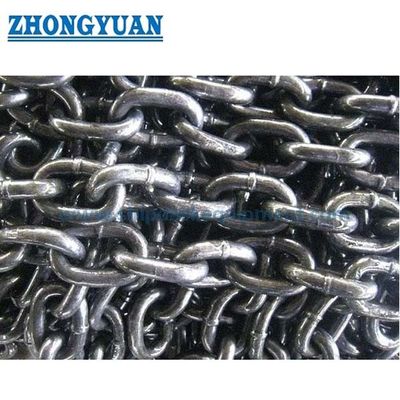

Desenho e Fotos

Perguntas Frequentes

P1: A carga de prova é a SWL da corrente?

R1: Não. A carga de prova é uma carga de teste especificada, enquanto a carga de ruptura é um requisito de resistência destrutivo. Nenhum dos valores deve ser usado diretamente como SWL ou carga de trabalho. A carga operacional permitida deve ser definida pela autoridade de projeto de amarração da boia, usando os fatores de segurança aplicáveis, margem de corrosão, condição de desgaste e dinâmica do sistema.

P2: A corrente de boia MIL-C-22521C é o mesmo que corrente de âncora de navio?

R2: Não. Este produto é uma corrente de elos abertos sem travessa para sistemas de amarração de boias. A corrente de âncora de navio é normalmente uma corrente de elos com travessa calibrada, projetada para funcionar com um guincho ou roldana e segue requisitos dimensionais e de certificação diferentes.

P3: Que informações são necessárias para uma cotação confiável?

R3: Confirme a especificação de governança, o diâmetro do elo comum, o comprimento do trecho ou cortado, a quantidade, o arranjo dos elos de extremidade, o material, o acabamento, os requisitos de carga de prova e ruptura, o escopo do certificado e testemunho, os desenhos de conexão, o destino de entrega e o tempo de entrega exigido.
