Visão geral do produto

Esta gama de cadeias de ligações soldadas para o mercado australiano é fornecida em configurações de ligação curta, média e longa para uso marítimo, amarre, arrasto, retenção, barreira, agricultura,e aplicações industriais geraisA selecção baseia-se no tamanho nominal da cadeia, na carga de trabalho de referência, nas dimensões do elo, no comprimento exigido, no acabamento da superfície, nos acessórios ligados e na carga real da cadeia.

A tabela fornecida representa uma cadeia de ligação aberta soldada geral e não deve ser automaticamente descrita como cadeia de ancoragem, cadeia de atracamento offshore ou cadeia de elevação de navios homologados.Cadeia de ligação curta de grau LA cadeia de transporte de grau 70, a cadeia de aço inoxidável e a cadeia de âncora marítima certificada de classe são famílias de produtos separadas com diferentes requisitos de material, ensaios, marcação e certificação.Este produto é fornecido através de parceiros de produção de cadeia de longo prazo qualificados, confirmando a correspondência das especificações e o âmbito de inspecção para cada encomenda.

Especificações rápidas

• Faixa de cadeia: link curto, link médio e link longo → permite a seleção entre links compactos, geometria de propósito geral equilibrada e links de passo estendido mais leves.
• Faixa de dimensões nominais: ligação curta 524 mm, ligação média 324 mm, ligação longa 310 mm → abrange a cadeia de serviços leves através de maiores dimensões de cadeia marítima de uso geral.
• Intervalo de carga de trabalho de referência: 0,05­5,43 t na tabela fornecida → os valores aplicam-se apenas à configuração da cadeia listada e não devem ser transferidos para outra categoria ou material.
• Construção: ligações redondas de aço soldadas eletricamente → geometria de ligação, qualidade de solda, consistência dimensional e âmbito de prova são pontos-chave de compra.
• Finalização da superfície: acabamento preto ou galvanizado a quente → acabamento preto é econômico; a galvanização a quente fornece uma melhor proteção contra a corrosão para exposição ao ar livre e ao mar.
• Dados de selecção: S, R, F, elos por metro e metros por 100 kg → úteis para a distância de ligação, estimativa do comprimento da cadeia, embalagem e planeamento do frete.
• Limite de aplicação: cadeia de uso geral e de utilidade marítima → elevação aérea, retenção de transporte, ancoragem certificada de navios e amarre offshore exigem categorias de cadeia confirmadas separadamente.
• Modelo de fornecimento: fornecido através de parceiros de fabricação qualificados → fábrica, material, teste, marcação e âmbito do certificado são confirmados antes da cotação.

Parâmetros técnicos principais

Guia de selecção e consulta

Passo 1: Indicar a aplicação real: ancoragem, amarre, cadeia de arrasto, cadeia de barreira, utilização agrícola, retenção geral, elevação ou retenção de carga de transporte.A obrigação determina o grau de cadeia exigido e a via de conformidade.

Passo 2: Selecione o link curto, médio ou longo; tamanho nominal; carga de trabalho de referência necessária; e dimensões S / R / F. Forneça o grilhão de acoplamento, gancho, conector, roda dentada,ou dimensões dos dispositivos de fixação de âncora, se aplicável.

Passo 3: Confirmar o material e o grau. A cadeia de uso geral de aço carbono é a linha de base para a tabela fornecida; grau L, grau 70, aço inoxidável, aço ligado,e cadeia de ancoragem homologada exigem dados técnicos separados.

Passo 4: Confirme o acabamento e o ambiente: preto/auto-cor, galvanizado a quente, polido de aço inoxidável ou outro revestimento especificado.exposição química, e condições de armazenagem.

Etapa 5: Confirmar o comprimento fornecido, o comprimento contínuo ou os comprimentos de corte, o requisito de ligação final, ligações de ligação, grilhões ou ganchos, marcação de identificação, método de embalagem,e se a cadeia é fornecida em bobinas, tambores, sacos, baldes ou feixes.

Etapa 6: Indicar a quantidade, a norma e a qualidade exigidas, o âmbito dos ensaios e certificados, os requisitos de terceiros ou de classe, o destino da entrega, o prazo de entrega exigido,e um desenho ou uma fotografia de amostra se corresponder a uma cadeia existente.

Estrutura

Round-steel welded links | Short / medium / long pitch geometry | Link weld zone | Black or hot-dip galvanized finish | Optional end links and connecting fittings | Length marking and packing according to order

Considerações de fabrico, acabamento e inspecção

• A geometria do elo controla a flexibilidade, a massa por metro, a distância de ligação e a forma como a cadeia se senta em torno dos acessórios; o diâmetro nominal por si só não é suficiente para a seleção de substituição.

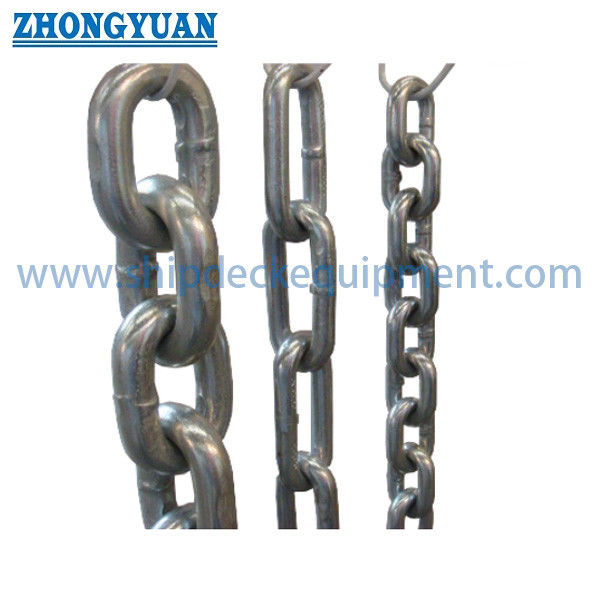

• A cadeia de ligação curta dá um padrão de ligação compacto e geralmente uma maior densidade de ligação, enquanto a cadeia de ligação média equilibra a flexibilidade e a massa.A cadeia de ligação longa usa um passo estendido para menor número de ligações e conexão mais fácil, mas não é automaticamente adequada para uma carga maior.
• A localização da solda, a qualidade da fusão, a repetibilidade dimensional e a ausência de rachaduras prejudiciais ou deformações graves devem ser incluídas na inspeção da fábrica.
• A cadeia preta ou de cor própria fornece uma proteção limitada contra a corrosão e normalmente requer armazenamento, lubrificação ou revestimento de projeto adequados quando a exposição à corrosão é significativa.
• A galvanização a quente melhora a resistência à corrosão, mas a espessura do revestimento pode afetar a distância entre os elos, a massa, a aparência da superfície e a compatibilidade com conectores próximos ou equipamentos calibrados.
• As opções de aço inoxidável e de aço ligado devem utilizar o seu próprio certificado de material, tabela de carga, tratamento térmico e base de ensaio; a tabela de aço carbono não deve ser reutilizada para outro material.
• Os ensaios de prova, os ensaios de carga de ruptura, a amostragem dimensional, a marcação e a rastreabilidade devem constar do caderno de especificações de compra, em vez de serem assumidos a partir do nome do produto.
• A descrição fornecida inclui uma característica resistente ao calor, mas não foi fornecida qualquer faixa de temperatura ou redução da carga em temperaturas elevadas.A resistência térmica não deve ser publicada até que a temperatura de funcionamento admissível do material e do material seja confirmada..

Atributos personalizados

• Categoria do produto: Cadeia de ligação aberta soldada → fornecida para aplicações marítimas e de uso geral no mercado australiano.
• Tipo de ligação: curto / médio / longo → selecione de acordo com a compacidade, flexibilidade, encaixe conectado e peso da cadeia.
• Dimensão nominal: 3×24 mm, dependendo do tipo de ligação → confirmar o diâmetro real da barra S e as dimensões da ligação R / F.
• Material: aço carbono como base de referência → aço inoxidável ou aço ligado requer confirmação e dados técnicos separados.
• Finalização superficial: finalização preta ou galvanizado → polido é normalmente relevante para o aço inoxidável em vez da cadeia de aço carbono padrão.
• Carga de trabalho: Valor de referência da tabela fornecida → não deve ser reetiquetado como carga de prova, carga de ruptura, WLL de elevação, capacidade de retenção da âncora ou carga homologada pela classe.
• Opção de grau L: família separada de cadeias de ligação curta → deve ser confirmado o padrão, o fator de projeto, a marcação e o certificado.
• Opção de grau 70: família separada de cadeias de retenção de transporte → capacidade de fixação e conformidade com a norma AS/NZS 4344 devem ser indicadas separadamente; não para elevação.
• Status da cadeia de âncora marinha: A confirmar → a cadeia de ligação aberta listada não é automaticamente uma cadeia de âncora de navio homologada ou uma cadeia de amarre offshore.
• Estatuto do fornecimento: Produto proveniente → fornecido através de fábricas parceiras qualificadas com inspeção, marcação e âmbito de documentação acordados.

Como funciona

A força entra através de uma âncora compatível, grilhão, gancho, or connection point → Each welded link transfers tensile force to the next link → Link pitch and inside dimensions control articulation and fitting clearance → Surface finish reduces environmental attack → Periodic inspection identifies wear, corrosão, alongamento, distorção e danos causados pela soldadura

Aplicações

Marine utility anchoring | General mooring and berth-side utility use | Drag chains | Barrier and safety chains | Pump and suspension applications where specified | Agricultural use | Industrial restraint | General fabrication and maintenance | Replacement chain matching

Certificações e âmbito de fornecimento

Certificados de fábrica, relatórios de inspeção do fabricante, registros de prova de teste e inspeção de terceiros podem ser organizados de acordo com o tipo de cadeia selecionado, grau, capacidade da fábrica e requisitos de encomenda.A certificação da sociedade de classes não é padrão para esta cadeia geral de ligação aberta e deve ser confirmada antes da cotação quando a cadeia for destinada a uma aplicação marítima controlada por classe.

Opções de certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de ensaio do fabricante e Certificado da fábrica ?? disponível apenas quando exigido pelo projeto,suportado pela fábrica selecionada, e aceites pelo respectivo procedimento de inspecção ou de classe.

Desenho e Fotos

Perguntas frequentes

P1: É o mesmo que a cadeia de âncora de navio aprovada para a classe?

A: Não. A tabela fornecida descreve a cadeia de ligação aberta soldada em padrões de ligação curta, média e longa.Diâmetro nominalA expressão "cadeia de âncora" só deve ser utilizada após a confirmação do recipiente previsto e dos requisitos de homologação.

P2: A cadeia indicada pode ser utilizada para elevação aérea ou retenção de transporte?

R2: Não por defeito. A cadeia de elevação deve ser fornecida na qualidade de elevação correta com a marcação aplicável, testes de prova e certificação.A cadeia de transporte do grau 70 é um produto separado que cumpre a sua norma de fixação e não é uma cadeia de elevação.Não devem ser promovidas as correntes gerais de ligação média e de ligação longa para o levantamento aéreo, a menos que uma especificação de produto certificada específica apoie essa utilização.

Q3: Que informação é necessária para uma citação precisa?

A3: Confirmar a aplicação, tipo de ligação, tamanho nominal, base de carga necessária, material e grau, acabamento, comprimento total e comprimentos de corte, acessórios finais, norma aplicável, âmbito de ensaio e certificado, marcação,Recomenda-se um desenho ou uma amostra para a cadeia de substituição.
