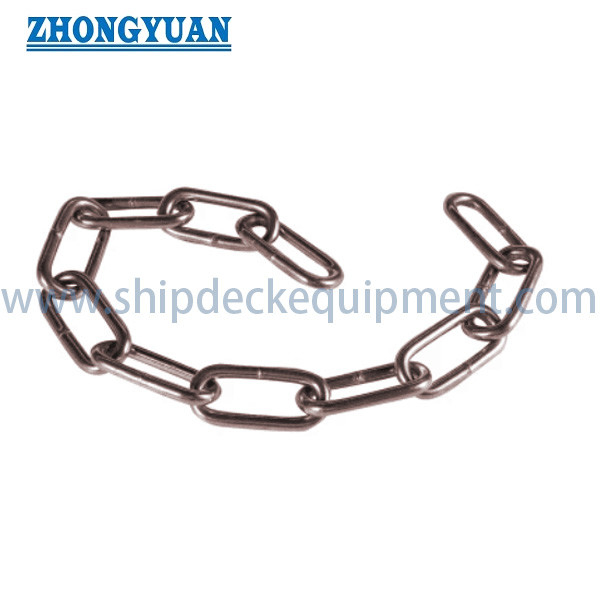

Corrente de Elo Médio Padrão Britânico | Aço Soldado de 3,2–25,4 mm

Cadeia de Enlace Médio Padrão Britânico. Cadeia de Aço Soldada de 3.2 ⋅ 25.4 mm.

Visão geral do produto

A cadeia de ligação média padrão britânica é uma cadeia de aço redondo soldada com proporções de ligação entre os padrões de ligação curta e longa comumente oferecidos para uso geral de engenharia.A gama fornecida abrange diâmetros nominais de fios de 3.20 a 25.40 mm, com acabamento preto e referências de peso galvanizadas a quente.A geometria do link médio fornece mais espaço livre interno do que uma cadeia de link curto, permanecendo mais compacta do que um padrão de link longo.

Este produto deve ser considerado como uma cadeia de ligações soldadas não calibrada de uso geral, a menos que um padrão exato, grau de aço, classe de fabrico, limite de carga de trabalho,e certificado de ensaio são confirmados na especificação de compraNão se trata de uma cadeia transportadora de ligação cranked-link, cadeia de elevação, cadeia de esparadrapo, cadeia de elevação calibrada, cadeia de âncora ou cadeia de amarração certificada.Os valores fornecidos da carga de ensaio e da carga de ruptura são apenas dados mecânicos de referência e não devem ser apresentados como um limite de carga de trabalho..

Especificações rápidas

• Forma do produto: cadeia de ligação média de aço redondo soldada → cadeia de uso geral com um passo intermediário e uma claração de ligação interna prática.
• Faixa de diâmetro nominal: 3,20 ∼ 25,40 mm (1/8 ∼ 1 polegada) → cobre tamanhos de utilidade leve através de cadeia de engenharia geral maior.
• Dimensões de ligação fornecidas: diâmetro D, passo L e largura exterior W → valores-chave para verificações de espaço, conector e substituição.
• Carga de ensaio de referência: 200-12,150 kg conforme fornecido → base unitária e procedimento de ensaio devem ser confirmados antes da utilização contratual.
• Carga de ruptura de referência: 400 ∼ 24 300 kg conforme fornecido → não WLL, SWL, MWL ou capacidade de elevação.
• Finalização da superfície: dados de peso B.F. e H.D.G. → interpretados como acabamento preto e galvanizado a quente, sujeito à confirmação do pedido.
• Base de comprimento de fornecimento: peso líquido por 200 pés (60,96 m) → útil para cálculos de bobina, tambor, carga e inventário.
• Utilização prevista: engenharia geral, retenção, agricultura, barreiras e aplicações marítimas → aplicações de elevação e de apoio ao pessoal são excluídas, salvo certificação separada.

Parâmetros técnicos principais

Guia de selecção e consulta

Passo 1: Confirmar o produto solicitado como uma cadeia de ligação média soldada de padrão britânico e fornecer qualquer número padrão, desenho, grau ou amostra de substituição obrigatória.

Passo 2: Selecionar o diâmetro nominal D e confirmar o passo L, a largura exterior W, a distância interna exigida, o tamanho do conector e o comprimento total da cadeia.

Passo 3: Descrever a carga real, a carga estática ou dinâmica, a exposição ambiental e se a cadeia é utilizada para retenção, amarração, barreira, utilidade agrícola, marítima,ou outro propósito de engenharia geral.

Passo 4: Confirmar a qualidade do aço, os requisitos de tratamento térmico, o processo de solda, a tolerância dimensional, o acabamento da superfície e se a cadeia deve ser calibrada para uma roda ou um mecanismo.

Passo 5: Definir os documentos necessários: certificado de material, relatório dimensional, certificado de ensaio por lotes, ensaio de ruptura, relatório de revestimento, inspeção de terceiros ou testemunho do comprador.

Passo 6: Fornecer quantidade, comprimento por bobina/feixe/tambor, embalagem, marcação, destino, prazo de entrega e fotografias ou desenhos dos acessórios de acasalamento, se disponíveis.

Construção de Cadeia

Enlace de aço redondo. Enlace médio. Junção soltada em cada enlace. Zona de soldagem cortada em flash quando especificada. Geometria não calibrada, a menos que confirmada.pacotes, tambor, ou abastecimento de corte

Considerações de fabricação e controlo de qualidade

• O diâmetro, o passo e a largura do fio ou da barra devem ser controlados juntos, porque a adequação do conector e a massa da cadeia dependem de todas as três dimensões, não apenas do diâmetro.
• A junção soldada é a área crítica de fabricação. Penetração da solda, remoção de flash, perfil local, rachaduras e condição da zona afetada pelo calor devem ser incluídos na inspeção de produção.
• Se for exigida uma carga de prova ou de ensaio, o nível de carga, a frequência de amostragem, a calibração da máquina de ensaio, o critério de alongamento permanente e a redacção do certificado devem ser acordados antes da produção.
• Os testes de quebra são testes de amostra destrutivos. Uma carga de quebra listada não estabelece um limite de carga de trabalho sem um padrão, grau, fator de projeto, função pretendida e base de teste rastreável..
• Não deve presumir-se que uma corrente de ligação média não calibrada funcione correctamente sobre rodas de bolso, rodas de corrente, ciganos ou mecanismos de elevação; as tolerâncias de inclinação e dimensões devem corresponder ao equipamento.
• A galvanização a quente deve ser aplicada após a solda e a preparação da superfície.que devem ser consideradas para fixações de fixação próxima.
• As extremidades de corte e os componentes de ligação devem ser selecionados para a mesma função pretendida e dimensões compatíveis.

Dados de carga e limitações de utilização

• Os valores de carga de ensaio fornecidos são exatamente metade dos valores de carga de ruptura indicados, mas não estabelecem um factor WLL, SWL, MWL ou de projeto sem uma norma, grau, função,e base de ensaio.
• A carga de choque, a carga lateral, a torção, o anel, o desgaste, a corrosão, a curvatura em pequenos raios e os conectores incompatíveis podem reduzir a resistência útil.
• Esta cadeia não é apresentada como cadeia de elevação, cadeia de enxaguante, cadeia de carga de elevação, cadeia de retenção de queda, cadeia de apoio de pessoal ou equipamento de manuseio de carga aérea.
• Para a fixação ou para a retenção de carga, especificar a capacidade admissível, os acessórios de extremidade compatíveis, o dispositivo de tensão, os critérios de inspecção e as regras de projecto ou de transporte aplicáveis.

Opções de acabamento da superfície

• Finish preto (B.F.): cor própria ou cadeia de acabamento preto para uso geral seco ou protegido → deve ser confirmada a condição exacta do óleo, do enegrecimento ou do revestimento.
• Galvanizado a quente (H.D.G.): cadeia revestida de zinco para melhorar a resistência à corrosão atmosférica → padrão de revestimento, requisitos mínimos de revestimento, aparência,e a inspecção pós-galvanização devem ser especificadas.
• Pintura, electro-galvanização ou revestimento especial: disponível somente quando acordado → definir o processo, espessura do revestimento, cor, adequação ambiental e proteção da embalagem.

Atributos personalizados

• Nome do produto: British Standard Medium Link Chain → nome comum do mercado; a norma de regulamentação exata deve ser confirmada.
• Forma da cadeia: cadeia de ligação redonda soldada → não uma cadeia transportadora de ligação cranked.
• Diâmetro nominal: 3,20 ∼ 25,40 mm → selecionar juntamente com o passo, largura, função e geometria do conector.
• Calibração: não calibrada, salvo indicação em contrário → não adequada automaticamente para rodas dentadas, rodas de bolso ou elevadores.
• Material: grau de aço a confirmar → aço carbono é a base comum; o aço ligado requer um grau e propriedades mecânicas definidos.
• Finalização: B.F. / H.D.G. como opções de tabela primária → revestimentos alternativos requerem confirmação separada.
• Duração do fornecimento: comprimento de corte, bobina, feixe ou tambor → tolerância de comprimento e requisitos de embalagem.

Aplicações

Constração de engenharia geral. Utilidades agrícolas e agrícolas. Portões, barreiras.e cercas. Segurança industrial. Utilidade de construção e oficina. Utilidade naval não elevadora.

Inspecção e documentação

A inspecção e a documentação podem ser organizadas de acordo com o padrão confirmado, o grau, o lote, o escopo de ensaio e os requisitos de revestimento.Relatório de revestimento, ou registro de testemunha de terceiros deve ser especificado antes da citação; certificação de classificação não é assumida.

Desenho e Fotos

Perguntas frequentes

P1: Este produto é uma cadeia de engrenagem?

A: Não. As dimensões fornecidas descrevem ligações redondas soldados com diâmetro D, passo L e largura W. As cadeias de transporte de ligação de engrenagem são cadeias de transporte com geometria de ligação lateral articulada diferente,Anexos, e requisitos dos engrenagens.

P2: A carga de ensaio ou a carga de ruptura indicadas podem ser utilizadas como capacidade de elevação?

R2: Não. O quadro não fornece WLL, SWL, grau de elevação, fator de concepção, padrão de aceitação ou componentes de elevação compatíveis.Para as operações de elevação, é necessária uma cadeia de elevação certificada separadamente que cumpra a norma de cadeia de elevação aplicável..

Q3: Que informação é necessária para uma citação precisa?

A3: Indicar o diâmetro, o passo, a largura, a quantidade total, o comprimento por embalagem, a função prevista, a qualidade do material, o acabamento preto ou galvanizado, o âmbito do ensaio e do certificado, a embalagem, o destino, o prazo de entrega,e a amostra padrão ou de referência exata, se for necessária a intercambiabilidade.
