Corrente de Elo Soldado Curto Padrão Britânico 3,2-25,4 mm | Corrente de Elo Redondo de Uso Geral

Cadeia Soldada de Enlace Curto Padrão Britânico 3,2-25,4 mm

Visão geral do produto

A corrente soldada de ligação curta do padrão britânico é uma cadeia de ligação redonda compacta de aço fornecida em tamanhos nominais de 1/8 de polegada a 1 polegada (3,20-25,40 mm).comprimento de ligação L e largura de ligação W, juntamente com os valores separados de carga de ensaio, carga de ruptura e massa de referência.A finalização e a base de carga são confirmadas para o serviço real.

Este produto é uma cadeia de ligação redonda soldada, não uma cadeia de transmissão de ligação cranked ou uma cadeia de rolos British Standard.número britânico padrão verificadoEstes elementos, bem como a qualidade do aço, o processo de soldadura, o método de ensaio e o âmbito do certificado, devem ser confirmados antes da cotação e da utilização.

Especificações rápidas

• Categoria de produto: Cadeia de ligação curta de aço redondo soldada -> forma de ligação compacta para conjuntos de cadeias de uso geral, distinta das cadeias de transmissão de rolos, buchas e ligações cranked.
• Faixa de tamanho nominal: 1/8 a 1 polegada. / D 3,20 a 25,40 mm -> suporta a seleção por diâmetro da barra e tamanho da cadeia existente.
• Dimensões principais do enlace: D, L e W -> confirmar o diâmetro da barra, o comprimento e a largura do enlace em relação ao componente de acoplamento, à amostra ou ao desenho aprovado.
• Carga de ensaio fornecida: 200 a 12.150 kg -> mantida como valor de ensaio separado; a base unitária de força e o procedimento de ensaio devem ser confirmados.
• Carga de ruptura fornecida: 400 a 24.300 kg -> não WLL, MWL ou SWL e não habilitada para levantar.
• Massas de referência: 11,40 a 870 kg por 200 pés para B.F. e 11,74 a 896 kg por 200 pés para H.D.G. -> úteis para estimativas de embalagem, manuseio e transporte.
• Construção soldada: deve confirmar-se a cadeia de soldadura a flash-butt indicada nos dados fornecidos -> procedimento de soldadura, tratamento térmico e critérios de aceitação.
• Opções de superfície: B.F. / referência de cor própria, revestido, galvanizado a quente ou pintado conforme especificado -> o código de acabamento exato e o ambiente de corrosão devem ser acordados antes da encomenda.

Parâmetros técnicos principais

Guia de selecção e consulta

Passo 1: Confirmar que o produto requerido é uma cadeia de anéis curtos de aço redondo soldada de padrão britânico e fornecer o número padrão exato,desenho aprovado ou amostra física quando for necessária a intercambiabilidade.

Passo 2: Confirmar o tamanho nominal, as dimensões D/L/W, o comprimento total da cadeia por peça, o número de comprimentos, a tolerância de comprimento, a disposição do enlace final e quaisquer acessórios.

Passo 3: Indicar o serviço efetivo, incluindo a utilização de equipamentos gerais industriais, marítimos, agrícolas, de fixação, de barreira ou de equipamento OEM, juntamente com os equipamentos estáticos, dinâmicos, de choque,fadiga e condições ambientais.

Passo 4: Confirmar a base de carga e a restrição.A utilização de apoio ao pessoal ou outra utilização crítica para a segurança requer uma especificação certificada separada..

Passo 5: Confirmar a qualidade do aço, o tratamento térmico, o processo de soldagem, a tolerância dimensional, o tratamento da superfície, a espessura do revestimento, a exposição à corrosão e a temperatura de serviço.

Etapa 6: Confirmar o certificado de material, o certificado de ensaio por lotes, os requisitos de terceiros ou de classe, se aplicável, a marcação, a rastreabilidade, a embalagem, a quantidade, o destino e o prazo de entrega exigido.

Estrutura

Ligações redondas de barras de aço. Geometria compacta de ligação curta. Ligação de ligação soldada. Cadeia flexível interligada.

Vantagens da solda, ensaio e selecção

• A geometria de ligação curta fornece um envelope de ligação mais compacto do que a cadeia comercial de ligação média e longa, o que pode ajudar onde o espaço de montagem e o engajamento do link precisam ser controlados.
• A selecção pelo diâmetro nominal não é suficiente; D, L e W devem ser combinados com ganchos, grilhões, guias, bolsos, ligações terminais ou amostras de substituição.
• A qualidade da solda deve ser controlada através de um processo de produção acordado, inspecção dimensional e plano de ensaio.
• A carga de ensaio e a carga de ruptura continuam a ser valores separados..
• O tratamento de superfície deve ser selecionado para o ambiente real. A galvanização a quente altera a massa final e pode exigir a confirmação da espessura do revestimento e da franja dimensional.
• A massa de referência por 200 pés suporta o orçamento, a embalagem e o planeamento do frete; a massa final de transporte deve basear-se no comprimento, no acabamento e na embalagem reais fornecidos.
• Os comprimentos de corte, os comprimentos contínuos, as ligações finais alargadas ou especiais, a marcação e a embalagem podem ser discutidos sob reserva da especificação de produção confirmada.

Atributos personalizados

• Categoria do produto: Cadeia de ligação redonda soldada de uso geral -> não é uma cadeia de transmissão de rolos, buchas ou ligações de engrenagem.
• Nome do mercado: British Standard Short Link Chain -> "short link" é o termo de produto preferido; "short pitch" pode ser mantido apenas como uma frase de pesquisa secundária.
• Referência padrão: padrão padrão britânico, designação exata a confirmar -> não reivindicar um número BS específico até que o grau, a classe, as dimensões, as tolerâncias, a marcação e os ensaios sejam verificados.
• Tamanho nominal: 1/8 a 1 polegada. / D 3,20-25,40 mm -> combinação D com L e W.
• Material: grau de aço a confirmar -> conflitos de redação "liga" fornecidos com tabelas comerciais comparáveis de aço carbono / aço leve.
• Construção: estrutura de soldadura a flash-butt indicada nos dados fornecidos -> processo de soldadura, tratamento térmico e âmbito de inspecção requerem confirmação.
• Dados de carga: somente carga de ensaio e carga de ruptura -> não são declarados WLL, SWL, MWL ou grau de elevação.
• Tratamento de superfície: B.F. / referência de cor própria, galvanizado, H.D.G. ou pintado -> cromagem deve ser confirmada como requisito técnico específico.
• Duração do fornecimento: a confirmar -> indicar o comprimento contínuo ou de corte, a tolerância, os eixos finais, a embalagem e a quantidade.
• Área de aplicação do certificado: De acordo com as exigências do projecto -> fabricante, material, ensaio por lotes, terceiro ou âmbito de classe devem ser acordados antes da cotação.

Como funciona

Axial force enters one link -> Bearing contact transfers force to the adjoining link -> The welded round-link body carries the chain tension -> Force continues through the interlinked chain path -> The specified finish provides surface protection

Aplicações

General engineering assemblies | Marine non-lifting service | Agricultural equipment | Barriers and suspension systems | Transport securing subject to approved lashing design | Workshop and construction accessories | OEM chain assemblies

Certificações e vantagens

A inspecção e a certificação podem ser organizadas de acordo com a norma de produto confirmada, o âmbito de ensaio acordado, a rastreabilidade dos materiais e o procedimento de aprovação da organização requerida.A certificação de classe está sujeita à aplicabilidade do produto e à confirmação antes da encomenda.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

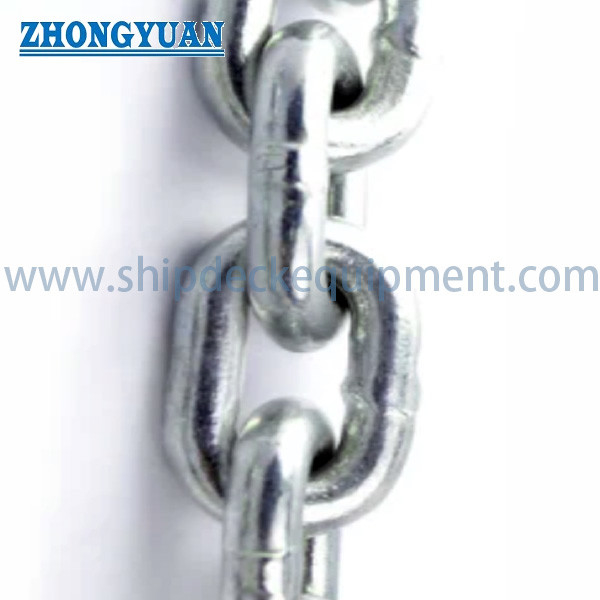

Desenho e Fotos

Perguntas frequentes

P1: Esta corrente pode ser utilizada para elevação ou elevação aérea?

A1: Não com base nos dados fornecidos. O quadro indica a carga de ensaio e a carga de ruptura, mas não WLL/SWL, grau de elevação, fator de concepção, marcação ou padrão de cadeia de elevação verificado.Tratar o produto como não levantador, a menos que seja acordada uma especificação separada da cadeia de elevação certificada.

P2: É uma corrente soldada de ligação curta padrão britânica a mesma que uma corrente de rolos padrão britânico?

A2: Não. Este produto é uma cadeia de aço redonda e soldada, definida por D, L e W. As cadeias de rolos ou tubos britânicos utilizam placas, alfinetes, tubos/tubos e engrenagens,com um sistema dimensional e de carga diferente.

Q3: Que informações são necessárias para a cotação?

A3: Fornecer o padrão ou amostra exato, tamanho nominal e D/L/W, comprimento e quantidade necessários, base de serviço e carga reais, grau de aço, tratamento térmico, acabamento,Certificado e requisitos de ensaio, marcação, embalagem, destino de entrega e prazo de entrega exigido.
