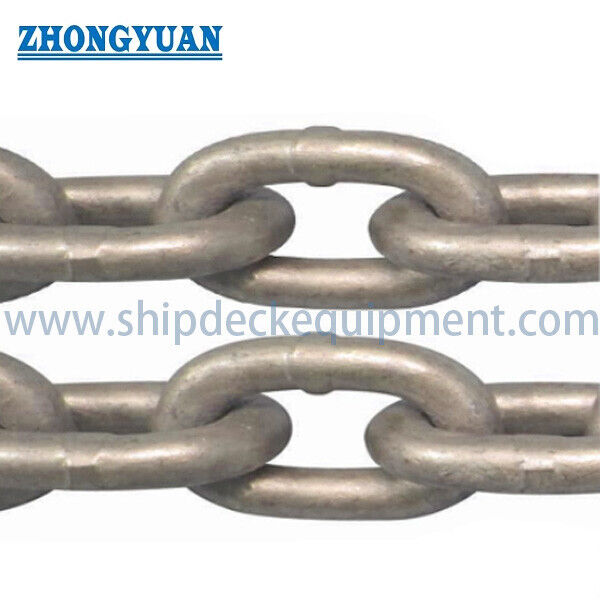

Corrente de elos redondos soldada de acordo com a norma norueguesa para aplicações marítimas e industriais

Corrente de Elo Redondo Soldado Padrão Norueguês para Aplicações Marinhas e Industriais

Visão Geral do Produto

A corrente de elo redondo soldado padrão norueguês é fornecida na série dimensional comumente comercializada como corrente de padrão norueguês, com diâmetros nominais de barra de 3,5 mm a 19 mm. A corrente consiste em elos redondos de aço interligados, formados e soldados por resistência a topo em comprimentos contínuos. Destina-se a uso geral em utilidades marinhas, pesca, agricultura, silvicultura, suspensão, conexão, barreira e serviço industrial onde a geometria do elo especificada e a base de carga são adequadas.

Os dados fornecidos fornecem dimensões do elo, peso unitário, carga de ruptura de referência e comprimento de fornecimento padrão. Não identifica um número exato de norma NS, grau de material, limite de carga de trabalho, carga de prova, condição de tratamento térmico ou certificação de corrente de elevação. A carga de ruptura de referência, portanto, não deve ser tratada como um WLL. Qualquer aplicação de elevação aérea, linga de corrente, talha ou transmissão calibrada requer uma norma, grau, regime de teste de prova, marcação e escopo de certificado confirmados separadamente.

Especificações Rápidas

• Tipo de produto: Corrente de elo redondo soldada a topo → elos interligados flexíveis para conexão geral, suspensão e serviço utilitário.
• Diâmetro nominal da barra: 3,5–19 mm → cobre correntes utilitárias leves a tamanhos maiores de uso geral.
• Comprimento interno do elo: 18–57 mm → afeta a articulação, compatibilidade de fixação e o número de elos por metro.
• Largura interna do elo: 5,5–27 mm → deve ser verificada em relação a ganchos, manilhas, pinos e outros componentes de conexão.
• Peso unitário: 0,25–8,00 kg/m → suporta cálculos de manuseio, embalagem, frete e massa total da montagem.
• Carga de ruptura de referência: 500–14.000 kgf da tabela fornecida → valor de referência final apenas, não um WLL declarado.
• Acabamento superficial: Cor natural, eletrogalvanizado, galvanizado a quente ou pintado → selecione de acordo com a exposição à corrosão e o ajuste dimensional.
• Formato de fornecimento: Comprimentos cortados padrão de 30–100 m dependendo do tamanho → comprimentos personalizados, elos finais e embalagem devem ser confirmados antes da cotação.

Parâmetros Técnicos Principais

Classificação de Carga e Uso Pretendido

• Carga de ruptura é a força de referência na qual um espécime de teste deve falhar; não é a carga operacional permitida e não deve ser usada diretamente como WLL.
• Nenhum limite de carga de trabalho, fator de segurança, carga de prova, grau de corrente, condição de tratamento térmico ou norma de aceitação foi fornecido para esta série.
• O produto padrão deve ser tratado como uma corrente de elos soldados de uso geral, a menos que a especificação de compra defina uma tarefa de elevação, amarração ou suporte de carga certificada.
• Para elevação aérea ou serviço de linga de corrente, solicite uma especificação de corrente de elevação separada, indicando a norma aplicável, grau, WLL, teste de prova, teste de ruptura, rastreabilidade, marcação e escopo do certificado.
• Para uso em engrenagens, rodas dentadas, talhas ou transmissão, o passo do elo, a tolerância dimensional, a calibração, a dureza e a compatibilidade da roda devem ser confirmados; as dimensões fornecidas sozinhas não estabelecem a adequação para transmissão.

Guia de Seleção e Consulta

Etapa 1: Confirme o diâmetro nominal da barra e o comprimento/largura interna do elo necessários a partir do desenho do cliente, amostra de referência, gancho, manilha, pino ou acessório correspondente.

Etapa 2: Indique a tarefa real: utilidade geral, pesca, agricultura, silvicultura, suspensão, barreira, fixação, transmissão, amarração ou elevação. Tarefas com classificação de carga exigem uma especificação técnica separada.

Etapa 3: Confirme o grau do material, tratamento térmico, WLL ou carga de prova necessários, força mínima de ruptura, tolerância dimensional, aceitação da solda e rastreabilidade quando estes forem requisitos do projeto.

Etapa 4: Selecione o acabamento natural, eletrogalvanizado, galvanizado a quente ou pintado de acordo com o ambiente. Confirme se a espessura do revestimento pode afetar o ajuste através de furos, ganchos ou rodas.

Etapa 5: Forneça o comprimento total, comprimento cortado por peça, quantidade, requisito de elo final ou acessório, método de embalagem e se a corrente é fornecida solta, enrolada, em feixe ou embalada em baldes/caixas.

Etapa 6: Confirme o escopo de inspeção e documentação, destino de entrega, tempo de entrega necessário e forneça um desenho, amostra ou foto quando a compatibilidade exata do padrão norueguês for necessária.

Construção

Barra de aço redonda | Elos interligados formados | Junta soldada a topo | Acabamento e rebarbação da solda | Tratamento térmico opcional de acordo com a tarefa | Revestimento superficial | Comprimento cortado, rolo, feixe ou embalagem especificada

Fabricação e Controle de Qualidade

• A identificação do aço de entrada e o controle do diâmetro da barra devem corresponder ao grau do material encomendado; a descrição genérica "ferro" não é suficiente para uma corrente com classificação de carga.
• A formação dos elos deve controlar o comprimento interno, a largura interna, o alinhamento do elo e a torção, de modo que os elos adjacentes articulem sem travamento local.
• A soldagem a topo deve produzir uma junta completa em toda a seção do elo. O rebarbamento da solda, o acabamento e o rebarbamento local devem ser controlados sem reduzir a seção da barra necessária.
• A inspeção dimensional deve cobrir o diâmetro da barra, passo/comprimento interno, largura interna, comprimento cortado total e peso unitário, quando especificado.
• A inspeção visual das soldas e superfícies dos elos deve identificar trincas, fusão incompleta, rebarbas afiadas, desalinhamento excessivo e defeitos de revestimento que possam afetar o serviço ou manuseio.
• Testes de prova, testes de ruptura, testes de dureza, verificação de material e testemunho de terceiros são organizados apenas quando declarados na especificação de compra.
• A galvanização a quente ou outro revestimento deve ser selecionado com consideração para a exposição à corrosão, continuidade do revestimento, articulação do elo e compatibilidade dimensional com os acessórios correspondentes.

Atributos Personalizados

• Base Padrão: Padrão dimensional norueguês, número NS exato a ser confirmado → a tabela fornecida não identifica uma designação de norma norueguesa rastreável.
• Tipo de Corrente: Corrente de elo redondo soldado → a geometria fornecida é um padrão convencional de elo redondo, não uma corrente de elo curvo confirmada.
• Faixa de Tamanho: 3,5 / 5 / 6,5 / 8 / 10 / 11 / 13 / 16 / 19 mm → selecione por geometria do elo, tarefa de serviço e base de carga necessária.
• Material: Grau de aço carbono ou aço liga a ser confirmado → a química do material e o tratamento térmico devem corresponder à tarefa necessária.
• Processo de Soldagem: Soldado a topo → procedimento de soldagem, aceitação da solda e escopo de teste dependem da especificação do projeto.
• Tratamento Superficial: Natural / eletrogalvanizado / galvanizado a quente / pintado → selecione para o ambiente de corrosão e folga dos componentes correspondentes.
• Dados de Carga: Carga de ruptura de referência da tabela fornecida → não é um WLL e não é suficiente para estabelecer a adequação para elevação.
• Comprimento de Fornecimento: 30–100 m por peça padrão dependendo do tamanho → comprimentos cortados personalizados e embalagem disponíveis mediante confirmação.
• Inspeção: Inspeção do fabricante ou testemunho de terceiros de acordo com o pedido → SGS ou outra inspeção não está incluída, a menos que especificado.

Geometria da Corrente e Caminho da Carga

Conexão final aplica força de tração → Elos adjacentes giram e se apoiam uns nos outros → Força passa pelas seções curvas do elo e junta soldada → Articulação flexível segue o caminho da conexão → Acessório final transfere a força para o equipamento conectado

Aplicações

Conexões utilitárias marinhas | Suporte para pesca e aquicultura | Equipamentos agrícolas e florestais | Barreiras e suspensão | Montagens industriais gerais | Fixação e conexão sem elevação | Montagens de corrente personalizadas sujeitas à confirmação da tarefa

Inspeção e Certificação

A inspeção e a documentação podem ser organizadas de acordo com a tarefa encomendada, rastreabilidade do material, plano de teste e requisito do cliente. Possíveis documentos incluem certificado de inspeção do fabricante, relatório dimensional, certificado de material, relatório de revestimento, relatório de teste de prova ou teste de ruptura e relatório de testemunho de terceiros, quando especificado.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante — disponível apenas quando aplicável à tarefa do produto confirmada, escopo de inspeção e procedimento de aprovação; não fornecido por padrão.

Desenho e Fotos

Perguntas Frequentes

P1: A carga de ruptura na tabela é a mesma que o limite de carga de trabalho?

R1: Não. A tabela fornece uma carga de ruptura de referência em kgf. Um WLL requer um grau de corrente definido, fator de segurança, requisito de teste de prova, tarefa pretendida e norma aplicável. A carga de ruptura não deve ser usada diretamente como carga operacional.

P2: Esta corrente padrão norueguesa pode ser usada para elevação aérea?

R2: Não com base apenas na tabela fornecida. O uso para elevação aérea requer uma corrente de elevação separadamente especificada e certificada com grau de material confirmado, tratamento térmico, WLL, carga de prova, força mínima de ruptura, marcação, rastreabilidade e conformidade com uma norma de corrente de elevação aplicável.

P3: Que informações são necessárias para uma cotação precisa?

R3: Forneça o diâmetro nominal, comprimento e largura interna do elo, tarefa pretendida, material ou grau, acabamento, comprimentos total e cortado, acessórios finais, quantidade, base de carga/teste necessária, escopo do certificado, embalagem, destino e um desenho ou amostra quando a compatibilidade exata for necessária.
