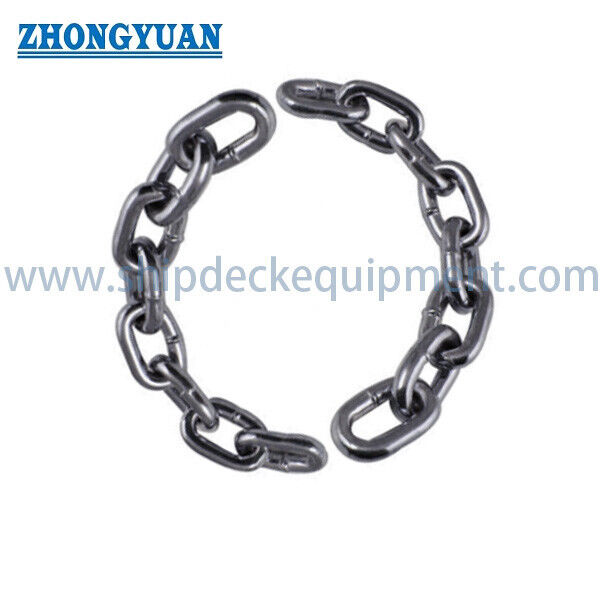

Cadeia de aço redonda soldada DIN 5685

Corrente de Aço Redondo Soldado DIN 5685 | Corrente de Uso Geral de Elo Curto e Elo Longo

Visão Geral do Produto

A corrente de aço redondo soldado DIN 5685 destina-se a aplicações de uso geral, não de elevação, onde uma corrente de aço flexível é necessária para barreiras, retenção de componentes soltos, arranjos anti-perda, organização de oficina ou serviço de utilidade comparável. A corrente é formada por elos de aço redondo soldados e pode ser fornecida em geometria de elo curto ou elo longo, com diâmetro do elo, comprimento interno, largura externa, acabamento e comprimento de entrega selecionados para a instalação.

Para uso a bordo ou industrial, este produto deve ser tratado como uma corrente utilitária, em vez de equipamento de elevação marítima, ancoragem, reboque, amarração, fixação de carga ou içamento. A série atual DIN 5685 abrange correntes de aço redondo soldadas não testadas sob carga. A adequação, portanto, depende da função pretendida não de elevação, exposição ambiental, compatibilidade dimensional e especificação de compra.

Escopo do Produto e Limitação de Segurança

• Corrente não testada sob carga → a norma não exige testes de carga de prova para esta família de produtos.
• Não para elevação → não usar como estilingue de corrente, corrente de guincho, meio de elevação ou suspensão de carga.
• Não é um substituto para corrente de âncora, corrente de reboque, corrente de amarração, corrente transportadora, corrente de mineração ou outra corrente testada específica para aplicação.
• Quaisquer figuras de carga de referência do fornecedor não devem ser apresentadas ou interpretadas como Carga de Trabalho Segura (WLL), Carga de Trabalho Segura (SWL), carga de prova ou capacidade de elevação certificadas.

Especificações Rápidas

• Família de normas: DIN 5685-1 elo longo, DIN 5685-2 elo semi-longo e DIN 5685-3 elo curto → confirmar a parte atual aplicável no pedido de compra.
• Construção: elos de aço redondo soldados → geometria simples de corrente de uso geral sem calibração para rodas de corrente.
• Faixa de tamanho nos dados fornecidos: diâmetro do elo de 2 a 13 mm → abrange utilidade leve e arranjos de retenção geral.
• Designações comerciais de elos na tabela fornecida: Tipo A elo curto e Tipo C elo longo → confirmar equivalência com a edição DIN e o desenho exigidos.
• Faixa aproximada de massa: 6 a 345 kg por 100 m, dependendo do diâmetro e do passo do elo → relevante para manuseio, embalagem e frete.
• Opções de acabamento: auto-colorido, pintado de preto, zincado, galvanizado a quente ou revestimento especificado pelo projeto → selecionar de acordo com a exposição e o ajuste do acessório.
• Status de carga padrão: não testado sob carga → conformidade dimensional e de material não criam aprovação de elevação.

Tipos de Elo e Seleção de Norma

O Tipo A na programação fornecida usa o comprimento interno do elo mais curto. Isso produz um padrão de elo mais compacto e mais elos por unidade de comprimento. O Tipo C usa um comprimento interno do elo mais longo e menor massa por 100 m para o mesmo diâmetro nominal na programação fornecida.

Para novos pedidos, a designação não deve depender apenas de A ou C. Confirme o desenho do elo exigido e a parte DIN 5685 aplicável: DIN 5685-1 para corrente de elo longo, DIN 5685-2 para corrente de elo semi-longo ou DIN 5685-3 para corrente de elo curto. As edições históricas de número único DIN 5685 foram substituídas pela série baseada em partes.

Principais Parâmetros Técnicos

Material, Soldagem e Proteção de Superfície

• Material base: grau de aço soldável a ser confirmado por pedido; o grau exato e a condição de entrega devem ser declarados na cotação, desenho e certificado de material quando necessário.
• Referência de aço para corrente: DIN 17115 é a norma técnica de entrega DIN atual para aços usados em correntes de elos redondos soldados e componentes de corrente; a aplicabilidade e a seleção do grau permanecem sujeitas à especificação da corrente encomendada.
• Forma de fabricação: elos de aço redondo soldados; processo de soldagem, critérios de aceitação da solda e escopo de inspeção devem ser confirmados pelo fabricante.
• Acabamento auto-colorido ou pintado de preto é adequado para serviço utilitário seco ou controlado onde os requisitos de proteção contra corrosão são limitados.
• A galvanização por imersão a quente ou o zinco melhora a resistência à corrosão, mas a espessura do revestimento e as folgas internas devem ser verificadas quando a corrente passa por olhal, suportes ou conexões.
• Aço inoxidável, aço liga, aço de alta resistência, tratamento térmico, revestimento em pó ou cores especiais não são propriedades inerentes do DIN 5685 e devem ser tratados como requisitos de projeto separados.

Inspeção e Controle de Fornecimento

• Inspeção dimensional: diâmetro do elo d, comprimento interno t, largura externa b e comprimento encomendado.
• Inspeção visual: forma do elo, continuidade da solda, bordas afiadas prejudiciais, condição da superfície e cobertura do revestimento, quando aplicável.
• Verificação de entrega: quantidade, massa ou comprimento, acabamento, embalagem, identificação e documentação encomendada.
• Certificado de material, relatório dimensional, relatório de revestimento ou testes adicionais podem ser providenciados de acordo com o pedido de compra; eles não estão incluídos automaticamente.
• Testes adicionais não convertem a corrente utilitária DIN 5685 em corrente de elevação certificada, a menos que todo o produto seja projetado, fabricado, testado, marcado e certificado de acordo com uma norma aplicável de corrente de elevação.

Guia de Seleção e Consulta

Passo 1: Confirme o uso real e declare claramente que a corrente é para uma função não de elevação, não de içamento, não de ancoragem e não de segurança crítica.

Passo 2: Confirme a parte padrão exigida e a geometria do elo: elo curto, elo semi-longo ou elo longo; forneça o desenho aplicável quando as designações comerciais A / C forem usadas.

Passo 3: Especifique o diâmetro do elo d, o comprimento interno t, a largura externa b, o comprimento total exigido, a tolerância de comprimento de corte e quaisquer acessórios de conexão.

Passo 4: Especifique o grau do material, acabamento, cor, condição de exposição e se a galvanização por imersão a quente ou o zinco deve cumprir um requisito de revestimento separado.

Passo 5: Confirme o escopo de inspeção e documentação: relatório dimensional, certificado de material, relatório de revestimento, aprovação de amostra ou testemunho de terceiros, se necessário.

Passo 6: Forneça a quantidade, método de embalagem, destino de entrega, tempo de entrega exigido e desenho ou foto de referência.

Notas de Compatibilidade e Uso

• Verifique a abertura livre de manilhas, anéis, suportes, olhais ou pinos de retenção em relação às dimensões do elo acabado.
• Não force elos galvanizados através de conexões subdimensionadas; danos ao revestimento podem expor o aço base e reduzir a proteção contra corrosão.
• Evite aplicações que envolvam funcionamento contínuo sobre engrenagens ou rodas dentadas, a menos que um padrão de corrente calibrado tenha sido especificado.
• Substitua correntes que apresentem corrosão severa, soldas rachadas, elos distorcidos, desgaste excessivo ou danos inconsistentes com a função utilitária pretendida.

Atributos Personalizados

• Categoria do Produto: Corrente de aço redondo soldado de uso geral → usar para funções utilitárias e de retenção em vez de serviço de elevação ou de suporte de carga.
• Família de Normas: DIN 5685-1 / DIN 5685-2 / DIN 5685-3 → selecione a parte atual de acordo com a geometria de elo longo, semi-longo ou curto.
• Tipos Comerciais: Tipo A elo curto / Tipo C elo longo → designações fornecidas pelo cliente que exigem confirmação de desenho e edição.
• Diâmetro Nominal: 2–13 mm na programação fornecida → selecione juntamente com a abertura do elo e a compatibilidade do acessório.
• Construção: Elos de aço redondo soldados → construção de corrente utilitária não calibrada.
• Acabamento de Superfície: Auto-colorido / pintado de preto / zincado / galvanizado a quente / revestimento especificado → combine a exposição à corrosão e a folga dimensional.
• Status de Carga: Não testado sob carga → não é uma corrente certificada WLL, SWL, de elevação, reboque, ancoragem ou fixação de carga.

Aplicações

Barreiras industriais | Retenção de componentes soltos contra perda | Proteção de máquinas e oficinas | Arranjos utilitários de armazém | Uso geral agrícola | Serviço utilitário de convés marítimo onde não há elevação, ancoragem, reboque, amarração, contenção de carga ou carga de segurança crítica envolvida

Documentação

A documentação disponível deve ser acordada antes da produção e pode incluir um certificado comercial de conformidade, certificado de material, relatório de inspeção dimensional, relatório de revestimento, lista de embalagem e identificação de rastreabilidade. Certificados de elevação ou aprovação de sociedade classificadora não devem ser implícitos para este produto não testado sob carga.

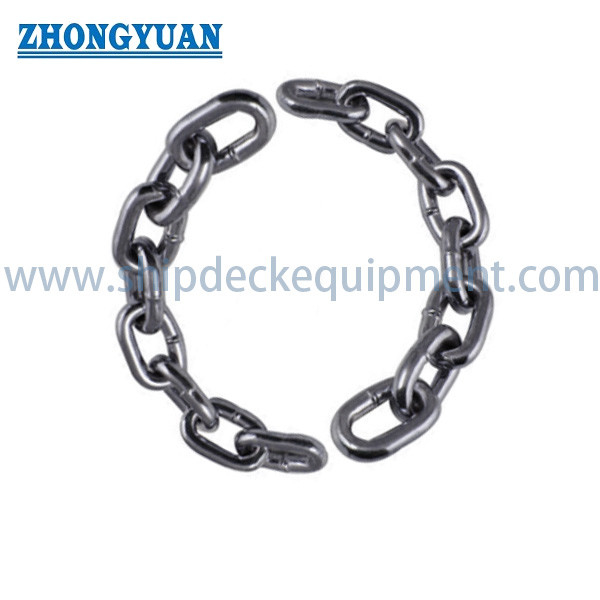

Desenho e Fotos

Perguntas Frequentes

P1: A corrente DIN 5685 pode ser usada para elevação ou como um estilingue de corrente?

R1: Não. A família atual DIN 5685 abrange correntes de aço redondo soldadas não testadas sob carga. Não deve ser usada como meio de elevação, corrente de estilingue, corrente de guincho ou suspensão de carga.

P2: Qual é a diferença entre o Tipo A e o Tipo C na tabela fornecida?

R2: O Tipo A usa o comprimento interno do elo mais curto, enquanto o Tipo C usa o comprimento interno do elo mais longo e uma massa menor por 100 m para o mesmo diâmetro nominal. O pedido também deve identificar a parte atual aplicável DIN 5685 e o desenho do elo aprovado.

P3: Qual acabamento de superfície é adequado para ambientes externos ou marítimos?

R3: A galvanização por imersão a quente ou o zinco são normalmente considerados antes da cor natural ou da tinta preta para exposição corrosiva, mas a escolha final depende do ambiente de serviço, especificação do revestimento, aparência exigida e folga através das conexões correspondentes.
