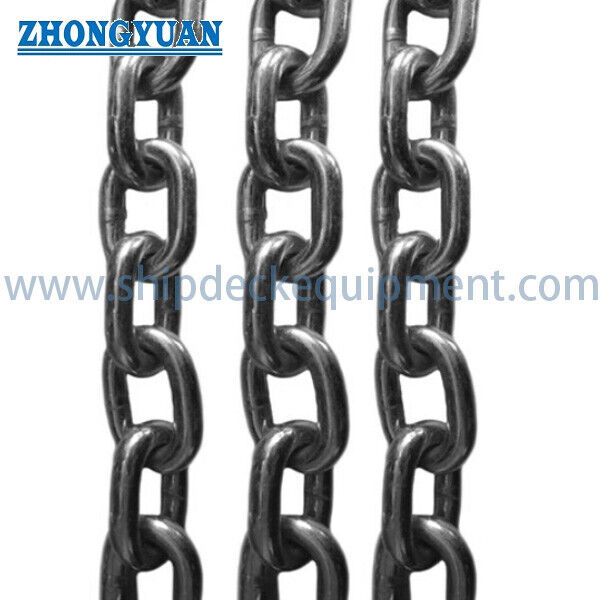

Corrente de Pesca de Elo Curto Grau 80 | Corrente de Arraste de Aço Liga Tratado Termicamente de 7-20 mm

Corrente de Pesca de Elo Curto Grau 80 | Corrente de Arraste de Aço Liga Tratado Termicamente de 7-20 mm

Visão Geral do Produto

A corrente de pesca de elo curto Grau 80 é uma corrente compacta de aço liga soldada, fornecida para pesca comercial e montagens de equipamentos de arrasto onde são necessários geometria de elo controlada, alta força de ruptura mínima, resistência ao desgaste e conexão confiável com equipamentos de pesca compatíveis. Os tamanhos listados usam um passo curto de aproximadamente três vezes o diâmetro da barra, ajudando a manter a corrente compacta e a reduzir o movimento excessivo dos elos no arranjo do equipamento de pesca.

Esta página abrange a faixa verificada de 7 × 21 mm a 20 × 60 mm na tabela de parâmetros fornecida. A seleção deve ser baseada no diâmetro da corrente, passo, largura interna e externa, massa por metro, força de ruptura mínima, comprimento final necessário, conexões de extremidade, duty de pesca e exposição à corrosão. A corrente de pesca Grau 80 não deve ser descrita como corrente de içamento, corrente de âncora ou corrente de amarração certificada, a menos que um padrão aplicável separado, programa de teste de prova, sistema de marcação e escopo de certificado tenham sido acordados.

Especificações Rápidas

• Tipo de produto: Corrente de pesca de elo curto soldada → geometria de corrente compacta para pesca comercial e montagens de equipamentos de arrasto.
• Faixa de tamanho listada: 7 × 21 a 20 × 60 mm → seis tamanhos verificados com diâmetros nominais de barra de 7 a 20 mm.
• Material: Aço liga tratado termicamente → grau do material, composição química, condição de tratamento térmico e faixa de dureza a serem confirmados.
• Força de ruptura mínima: 53 a 440 kN → valor de seleção de lote para corrente reta nova testada em tensão direta; não é a carga de serviço permitida.
• Massa por metro: 1,09 a 8,85 kg/m → útil para calcular peso do equipamento, carga de manuseio, massa de envio e quantidade total de corrente.
• Geometria de elo curto: Passo aproximadamente 3d → suporta roteamento compacto e compatibilidade com manilhas, giradores, anéis ou conexões de equipamento de pesca especificados.
• Acabamento superficial: Bruto, escurecido, pintado ou outro revestimento aprovado → exposição marinha, abrasão, espessura do revestimento e ajuste dimensional devem ser considerados.
• Base de fornecimento: Comprimentos cortados, comprimentos contínuos, conexões de extremidade, marcação, documentação de teste e inspeção de terceiros de acordo com o escopo do pedido confirmado.

Parâmetros Técnicos Principais

Geometria da Corrente e Ajuste de Conexão

• O tamanho nominal é expresso como diâmetro da barra d × passo p. Todos os seis tamanhos listados usam p = 3d, que é a geometria compacta definidora usada nesta página.
• A largura interna controla se manilhas, anéis, giradores, ganchos, conectores ou outros componentes de equipamento de pesca podem entrar e articular sem prender.
• A largura externa afeta o espaço livre através de guias, compartimentos, caixas de corrente, roletes, equipamentos de rede e outros equipamentos circundantes.
• Os acessórios compatíveis devem ser selecionados pelo diâmetro real do pino, largura da mandíbula, requisito de articulação e classificação de carga, em vez de apenas pelo diâmetro nominal da corrente.
• A corrente não deve ser torcida, carregada lateralmente através de um elo, dobrada bruscamente sobre um raio inadequado ou conectada através de um acessório subdimensionado.
• Se a corrente for necessária para passar por uma roda de compartimento, engrenagem de acionamento, acionamento calibrado ou guia especial, a tolerância dimensional e o requisito de calibração devem ser confirmados separadamente.

Duty de Pesca, Desgaste e Vida Útil

• A corrente de pesca comercial é exposta a movimento repetido, impacto, abrasão, água salgada, contato com o convés e contaminação de operações de pesca. A seleção deve levar em conta o duty real em vez da força de ruptura mínima isoladamente.
• Os elos curtos fornecem uma forma de corrente compacta e relativamente estável, mas o desgaste pode se concentrar nas zonas de contato entre os elos e nos pontos de conexão com manilhas, anéis, giradores ou acessórios de rede.
• O projeto deve evitar atrito contínuo sobre bordas de aço afiadas, carregamento de choque excessivo, torção severa e carregamento desequilibrado entre pernas de corrente paralelas.
• Os intervalos de inspeção devem refletir horas de operação, ciclo de captura, contato com o fundo do mar, exposição à corrosão e desgaste observado. Elos alongados, rachados, dobrados, profundamente corroídos ou desgastados localmente devem ser removidos de serviço.
• Os critérios de aposentadoria, perda de diâmetro permitida, limite de alongamento e política de reparo devem seguir o procedimento de equipamento de pesca do comprador ou o padrão de produto acordado. Corrente de liga tratada termicamente danificada não deve ser soldada em campo sem um procedimento aprovado pelo fabricante.
• Corrente perdida no mar pode se tornar equipamento de pesca abandonado. Comprimentos acabados, segurança da conexão, marcação, inspeção e procedimentos de recuperação devem ser coordenados com as práticas de gerenciamento de equipamento do operador da embarcação.

Material, Soldagem e Tratamento Térmico

• A barra de aço liga fornece a base de resistência e tenacidade para o desempenho Grau 80, mas a química exata do aço e o requisito de limpeza devem ser declarados na especificação de compra.
• Cada elo é formado e soldado eletricamente antes do tratamento térmico final na produção típica de corrente Grau 80. A rota de processo real e a qualificação do equipamento devem ser confirmadas com o fornecedor.
• Têmpera e revenimento são comumente usados para corrente de liga Grau 80 para obter o equilíbrio necessário de resistência, tenacidade, ductilidade e resistência ao desgaste.
• A qualidade da zona de solda é crítica, pois a solda do elo forma parte do caminho de carga de tração direta. O controle do processo, a inspeção visual, as verificações dimensionais e os testes mecânicos devem cobrir tanto o material base quanto os elos soldados.
• O termo "resistente ao calor" não deve ser usado como uma alegação de serviço geral. As temperaturas máximas e mínimas de operação e qualquer redução de carga após exposição ao calor exigem confirmação contra o padrão de produto aplicável.
• Aquecimento em campo, corte com chama, soldagem não controlada ou endireitamento a quente podem alterar as propriedades tratadas termicamente e não devem ser realizados sem aprovação técnica por escrito.

Proteção de Superfície para Serviço de Pesca Marinha

• Corrente bruta ou polida preserva as dimensões originais do elo, mas fornece proteção limitada contra corrosão e, portanto, requer armazenamento, manutenção e inspeção adequados.
• Acabamentos escurecidos ou pintados fornecem proteção temporária econômica e fácil identificação visual, embora a abrasão nos pontos de contato entre os elos remova progressivamente o revestimento.
• Revestimento pulverizado pode ser discutido quando o sistema de revestimento, espessura do filme seco, flexibilidade, resistência ao impacto e efeito nas folgas de conexão forem definidos.
• Galvanização a quente e eletrodeposição não são apresentadas como acabamentos padrão Grau 80 nesta página. Corrente de liga tratada termicamente pode ser afetada por decapagem, galvanização, temperatura de galvanização ou degradação relacionada ao hidrogênio.
• Qualquer corrente de pesca Grau 80 galvanizada ou eletrodepositada requer um processo aprovado pelo fabricante, revisão dimensional, verificação pós-tratamento e confirmação de que os valores declarados de força de ruptura permanecem válidos.
• O acabamento selecionado deve ser declarado com cor, grau de preparação, espessura do revestimento, método de reparo, proteção de embalagem e quaisquer áreas de contato ou identificação não revestidas.

Controle de Qualidade e Documentação de Teste

• O controle de material de entrada pode incluir verificação do grau do aço, identificação de lote/lote, composição química e revisão do certificado de material.
• O controle de produção deve cobrir diâmetro da barra, passo, largura interna, largura externa, forma do elo, posição da solda, condição da superfície e comprimento acabado.
• Registros de tratamento térmico e verificações de dureza podem ser incluídos onde necessário para demonstrar consistência do processo.
• Teste de prova, teste de força de ruptura de amostra, teste de dobra, medição de alongamento, teste de fadiga ou exame metalográfico devem ser especificados pelo comprador ou padrão de produto aplicável.
• A força de ruptura mínima fornecida é um valor de teste destrutivo, não uma carga de teste operacional. O método de teste, quantidade de amostra, frequência de teste e critérios de aceitação devem ser acordados antes da cotação.
• A documentação pode incluir certificado do fabricante, certificado de material, relatório de inspeção dimensional, relatório de teste de lote, registro de tratamento térmico e relatório de inspeção de terceiros de acordo com o pedido.

Guia de Seleção e Consulta

Etapa 1: Confirme a posição da aplicação no equipamento de pesca, como aparelhamento de arrasto, conexão de equipamento de rede, arranjo de lastro, montagem de manuseio no convés ou outro duty definido em desenho.

Etapa 2: Confirme o tamanho nominal d × p, comprimento final necessário, quantidade, massa da corrente, força de ruptura mínima e o fator de segurança ou projeto do projeto.

Etapa 3: Forneça todos os acessórios de acoplamento e folgas: diâmetro do pino da manilha, largura da mandíbula, dimensões do anel ou girador, grau do conector e qualquer limitação de guia, rolete, roda de compartimento ou estiva.

Etapa 4: Confirme o grau do material, tratamento térmico, temperatura de operação, ambiente de corrosão, acabamento superficial necessário, cor, espessura do revestimento e embalagem.

Etapa 5: Confirme testes e documentação: certificado de material, teste de prova, teste de ruptura de lote, teste de fadiga, relatório dimensional, inspeção de terceiros, marcação e rastreabilidade.

Etapa 6: Forneça o tipo de embarcação de pesca, desenho do equipamento, fotos, comprimento de entrega necessário, conexões de extremidade, destino, tempo de entrega e se a corrente é para equipamento novo ou substituição de uma corrente existente.

Atributos Personalizados

• Tipo de Corrente: Corrente de pesca soldada de elo curto → esta página cobre apenas a geometria de passo 3d compacta.
• Grau: 80 → padrão aplicável exato, especificação de aço liga e requisitos de propriedades mecânicas a serem confirmados.
• Tamanhos Nominais: 7 × 21 / 10 × 30 / 13 × 39 / 16 × 48 / 19 × 57 / 20 × 60 mm → selecione por carga, peso do equipamento e compatibilidade de acessórios.
• Força de Ruptura Mínima: 53-440 kN → aplica-se a corrente nova sob o teste de tensão direta acordado; não é uma carga de serviço ou WLL de içamento.
• Fator de Segurança / Projeto: Mínimo 4 declarado pelo fornecedor → a carga operacional permissível final deve ser estabelecida pelo projetista do equipamento de pesca e procedimento operacional aprovado.
• Acabamento Superficial: Bruto / escurecido / pintado / revestimento personalizado aprovado → galvanização ou eletrodeposição requer confirmação técnica separada.
• Comprimento e Conexões de Extremidade: Sob encomenda → forneça comprimento cortado, número de peças, arranjo de elos de extremidade, conectores e tolerância de comprimento permitida.
• Documentação: De acordo com a especificação de compra → certificado QMS do fornecedor, relatórios de teste de produto e inspeção de terceiros são documentos separados.

Como Funciona

A carga do equipamento de pesca entra através de um conector compatível → Elos curtos compactos transmitem força de tração direta através da corrente de aço liga soldada → A massa e a geometria da corrente contribuem para o arranjo do equipamento especificado → A conexão de extremidade transfere a carga para o próximo componente do equipamento de pesca

Aplicações

Equipamento de pesca comercial | Montagens de equipamentos de arrasto | Posições de aparelhamento e lastro de redes | Conexões de equipamentos de convés de embarcações de pesca | Equipamentos de aquicultura, quando aprovados pelo projetista do sistema | Corrente de substituição correspondente a um desenho existente

Certificações e Documentação

A certificação ISO 9001 refere-se ao sistema de gestão de qualidade do fornecedor e não é, por si só, um certificado de produto. A documentação CE aplica-se apenas quando a corrente é colocada no mercado da UE no âmbito da legislação aplicável e completou a avaliação de conformidade exigida. A SGS ou outra terceira parte pode realizar inspeção ou teste quando incluído na ordem de compra. O tipo de certificado, padrão, escopo do teste, marcação e organização emissora devem ser confirmados antes da cotação.

Documentação disponível de acordo com o pedido: Certificado QMS ISO 9001 do fornecedor | Certificado de material | Certificado do fabricante | Relatório dimensional e de força de ruptura de lote | Registro de tratamento térmico | Relatório de inspeção de terceiros ou teste SGS | Declaração CE e documentos de suporte apenas quando legalmente aplicável

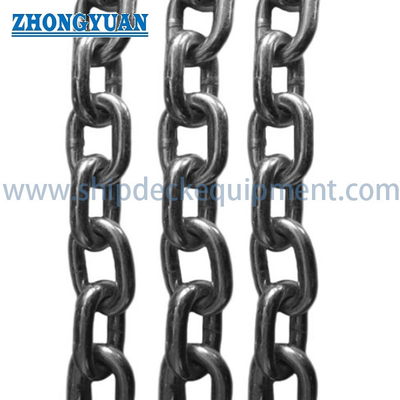

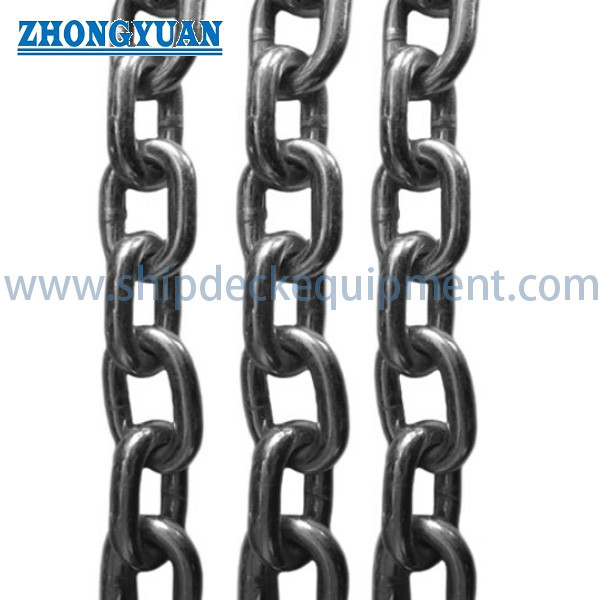

Desenho e Fotos

Perguntas Frequentes

P1: Como selecionar o tamanho correto da corrente de pesca Grau 80?

R1: Selecione a corrente com base na carga necessária do equipamento de pesca, fator de projeto do projeto, força de ruptura mínima, peso de corrente necessário, dimensões do elo, comprimento final e compatibilidade com todos os conectores e guias. Não selecione apenas pelo diâmetro e não trate a força de ruptura mínima como a carga operacional permitida.

P2: Esta corrente é adequada para içamento aéreo?

R2: Não automaticamente. Esta página é para corrente de pesca comercial. O uso para içamento requer um padrão de corrente de içamento confirmado separadamente, limite de carga de trabalho certificado, regime de teste de prova, marcação, rastreabilidade, componentes de içamento compatíveis e documentação CE ou regulatória aplicável. A tabela de corrente de pesca fornecida sozinha não estabelece a conformidade de içamento.

P3: A corrente de pesca Grau 80 pode ser galvanizada a quente ou eletrogalvanizada?

R3: Somente após confirmação técnica pelo fabricante da corrente. Decapagem, galvanização e eletrodeposição podem afetar o aço liga tratado termicamente e podem alterar dimensões ou desempenho mecânico. O processo, medidas de controle de hidrogênio, testes pós-tratamento e validade contínua da força de ruptura mínima devem ser confirmados antes do fornecimento.
