Cadeia de pesca soldada para pesca de arrasto e aquicultura.

Cadeia de pesca soldada para pesca de arrasto e aquicultura.

Visão geral do produto

A cadeia de pesca soldada é uma cadeia de aço de ligação redonda utilizada como componente estrutural e de desgaste em artes de pesca comerciais, arranjos de redes de arrasto, matrizes de cadeia, conjuntos de contacto com o solo,Sistemas de ponderação das redes de pesca, e equipamentos aquáticos selecionados. É fornecido em configurações de ligação curta, média e longa para que o comprador possa equilibrar a resistência, massa por metro, distância de ligação interna,espaço de fixação, e a forma como a cadeia interage com redes, grilhões, giratórios, cordas e outros componentes das artes de pesca.

Este produto deve ser selecionado a partir da disposição real das artes de pesca e não apenas do diâmetro da cadeia.largura exterior, comprimento total, acessórios finais, carga mínima de ruptura, grau do material, estado de tratamento térmico, acabamento da superfície, ambiente de desgaste e documentos de inspecção.A carga mínima de ruptura declarada é um valor da força de ruptura da cadeiaNão é um limite de carga de trabalho, uma carga de trabalho segura ou uma capacidade de elevação.

Configurações do produto

• Linha curta (SL): passo compacto e massa superior por metro → útil quando se prefere um perfil de cadeia denso, movimento controlado e espaço livre interno limitado.
• Medium / Mid Link (ML): passo e peso intermediários → equilibra a flexibilidade da cadeia, o espaço livre dos componentes, a massa e a conveniência da fixação.
• Linha longa (LL): maior passo e menor massa por metro para o mesmo diâmetro → proporciona mais espaço interno para grilhões, giratórios, conectores, redes ou outros acessórios de artes de pesca.
• Comprimentos normalizados e arranjos de extremidades: fornecidos em comprimentos de corte, bobinas, feixes, conjuntos ou secções específicas do projeto → os enlaces e acessórios finais devem ser confirmados antes da produção.
• Opções de materiais: aço ligado de alta resistência, aço carbono,ou aço inoxidável pode ser discutido → a tabela de carga de ruptura publicada não pode ser aplicada em diferentes classes de materiais sem verificação separada.
• Revestimento da superfície: autocolor, pintado, eletro-galvanizado, galvanizado a quente ou revestimento específico do projeto → a escolha do acabamento depende da exposição à água do mar, da abrasão, da vida útil necessária,e tolerância dimensional.

Dados-chave de selecção

• Diâmetro nominal: 7×28 mm no intervalo fornecido → controles de secção transversal do enlace, massa da cadeia, compatibilidade do conector e força de ruptura potencial.
• Intervalo de ligação: 21-150 mm, dependendo do tipo e do diâmetro → afeta a flexibilidade, o espaço livre interno, o comportamento de contacto e o número de ligações por metro.
• Largura interna: 10 ̊44 mm na tabela fornecida → deve acomodar grilhões, giratórios, cordas, acessórios de rede e elos adjacentes sem ligação.
• Largura exterior: 25,5 ̊103 mm na tabela fornecida → afecta o espaço, a distância através dos guias, a densidade de embalagem e a interação com a disposição das artes de pesca.
• Peso unitário: 0,82 ‰ 14,41 kg/m → suporta o cálculo do peso total da engrenagem, o planejamento de manuseio, a estimativa de carga e o projeto de contato com o fundo do mar.
• Carga mínima de ruptura: 60 ∼ 980 kN na tabela fornecida → referência de ensaio destrutivo e não carga de funcionamento admissível.
• Grau do material: a confirmar → a força de ruptura depende da qualidade do aço, da qualidade da soldagem, do tratamento térmico, da geometria da ligação e do método de ensaio.
• Função prevista: artes de pesca / arrasto / aquicultura → elevação, manuseio de pessoal, reboque de navios e amarração de navios exigem normas e certificações separadas.

Parâmetros técnicos principais

Como selecionar o link curto, médio ou longo

• Escolher ligações curtas, onde a geometria compacta, a maior massa da cadeia por metro, o movimento interno reduzido e a estreita interação com a rede ou com o conjunto de contacto com o solo são prioridades.
• Escolher o elo médio quando a aplicação necessitar de um equilíbrio prático entre a massa da cadeia, a flexibilidade, o espaço livre interno e a compatibilidade com os acessórios.
• Escolha-se uma ligação longa onde a massa menor por metro e o espaço de fixação maior são importantes, especialmente quando grilhões, giros, conectores, redes ou componentes substituíveis devem passar pela ligação.
• Verifique o rolamento e a articulação do conector. Um conector que se encaixa na ligação ainda pode se ligar, aplicar carga lateral ou criar um pequeno raio de contato que reduz o desempenho da montagem.
• Confirme a trajetória completa da carga: a força da corrente por si só não determina a capacidade dos elos finais, grilhões, giratórios, acessórios de rede, acessórios soldados ou do conjunto completo de artes de pesca.

Material, solda e tratamento térmico

A cadeia de pesca é normalmente fabricada a partir de uma barra de aço redonda formada em elos e fechada por um processo de solda controlado, como a soldadura a flash-butt.a via de fabrico pode incluir a remoção do flash de soldaA qualidade do material e as condições de tratamento térmico devem estar ligadas à carga mínima de ruptura exigida.

• Aço ligado de alta resistência: normalmente preferido quando a relação diâmetro/resistência especificada requer uma qualidade de cadeia tratada termicamente.
• Aço carbono: adequado para aplicações gerais de pesca ou de redes apenas se a sua qualidade, soldabilidade, tratamento térmico e carga de ruptura verificada satisfazerem as exigências do projecto.
• Aço inoxidável: selecionado para a resistência à corrosão em determinados ambientes; o grau, a condição de solda, a resistência, o risco de irritação e o preço devem ser confirmados separadamente.
• A substituição de um material não preserva automaticamente a carga de ruptura em tabela, pois o aço carbono, o aço ligado e o aço inoxidável exigem propriedades mecânicas e bases de ensaio próprias.
• A alegação original de "resistente ao calor" não deve ser utilizada como característica geral do produto.e revisão dos pedidos.

Finalização da superfície e protecção contra corrosão

• Galvanização a quente: fornece um revestimento de zinco mais espesso para proteção contra a corrosão marinha, mas a espessura do revestimento, o ajuste da ligação, a área de soldadura e os efeitos das propriedades mecânicas devem ser controlados.
• Electro-galvanização: fornece um acabamento de zinco mais fino e uniforme, normalmente com menor tolerância à corrosão a longo prazo do que a galvanização a quente.
• Revestimento pintado ou revestido: permite a identificação e a proteção inicial contra a corrosão; deve ser esperada abrasão nas zonas de contacto com o fundo do mar e nas zonas de ligação.
• Autocolor / acabamento preto: adequado quando não for necessário revestimento ou quando a cadeia receber um tratamento específico do projeto após a montagem.
• Finalização em aço inoxidável: decapagem, passivação, polir ou outro acabamento pode ser especificado de acordo com a qualidade e o ambiente de serviço.
• Nenhum tratamento de superfície elimina o desgaste. Os intervalos de inspecção devem considerar a perda de corrosão, o desgaste de ligação a ligação, o estado de soldagem, a deformação, as rachaduras e os danos ao revestimento.

Controle de qualidade e ensaios

• Verificação da matéria-prima → confirmação da qualidade do aço, número de calor, composição química e documentação das propriedades mecânicas.
• Inspecção dimensional → verificação do diâmetro nominal, do passo, da largura interna, da largura externa, da forma do elo e da tolerância ao comprimento.
• Inspeção da solda → examinar a localização da solda, remoção do flash, alinhamento, indicações de superfície e geometria de ligação.
• Controle do tratamento térmico → registo do ciclo do forno, identificação dos lotes, dureza e resultados dos ensaios mecânicos quando são especificadas qualidades de alta resistência.
• Ensaios mecânicos → Ensaios de prova de carga, de tração e de quebra mínima podem ser organizados por lote ou amostra de acordo com a especificação acordada.
• Traçabilidade e marcação → identificação do tipo, tamanho, grau, lote, comprimento, acabamento e referência do documento de ensaio, se necessário.
• Documentação final → certificado de teste do fabricante, certificado de material, relatório dimensional, relatório de revestimento e registros de testemunhas de terceiros estão disponíveis de acordo com o escopo da encomenda.

Aplicações na pesca e na aquicultura

Bottom trawl gear | Beam-trawl tickler chains | Chain matrices | Groundrope and footrope assemblies | Trawl-net weighting | Fishing-net connections | Replaceable wear sections | Aquaculture net and cage equipment | Project-specific fishing-gear assemblies

As referências da FAO às artes de pesca descrevem a utilização de cadeias em arranjos de garrafas de arrasto de madeira e matrizes de cadeias, em que a cadeia interage diretamente com o fundo do mar e a rede de pesca.O tipo e a dimensão da cadeia final devem, por conseguinte, ser escolhidos pelo engenheiro de artes de pesca em função da velocidade de reboque., condições dos fundos marinhos, massa dos artes, desgaste, espécies-alvo, potência dos navios e regulamentações locais em matéria de pesca.

Guia de selecção e consulta

Passo 1: Fornecer o pedido: cadeia de arrasto, cadeia de carrapato, matriz de cadeia, corda de solo, peso líquido, equipamento de aquicultura ou outro arranjo de artes de pesca.

Passo 2: Confirmar o tipo de ligação, o diâmetro nominal, o passo, a largura interna, a largura externa, o comprimento necessário, o número de secções e a quantidade total.

Passo 3: Indicar a carga mínima de ruptura exigida, a carga de projeto, o fator de segurança ou a regra de seleção, a carga cíclica esperada, o contacto com o fundo do mar, a abrasão e o ambiente de corrosão.

Passo 4: Confirmar a qualidade do material, a condição de tratamento térmico, o acabamento da superfície, a cor, a tolerância dimensional e se os acessórios devem passar ou articular-se no interior dos elos.

Passo 5: Fornecer arranjos e acessórios de extremidades: ligações de extremidades alargadas, grilhões, giratórios, conectores, anéis, acessórios soldados, etiquetas de identificação ou secções de rede montadas.

Etapa 6: Confirmar os ensaios, o certificado, a testemunha de terceiros, o método de embalagem, o destino, o prazo de entrega e o desenho ou a amostra de referência, se disponíveis.

Embalagem e entrega

• Os comprimentos de corte ou os conjuntos devem ser rotulados por tipo, diâmetro, comprimento, lote e quantidade para reduzir a mistura durante a instalação.

• As opções de embalagem incluem caixas de compensado, caixas de madeira, sacos de tecido ou nylon, tambores de aço, feixes e paletes de acordo com o tamanho da cadeia, revestimento, destino e método de manuseio.

• As cadeias galvanizadas ou revestidas devem ser embaladas para limitar os danos causados pelo impacto, a retenção de água e a abrasão do revestimento durante o armazenamento e o transporte marítimo.

• Seções pesadas de cadeias exigem peso confirmado do pacote, pontos de elevação, acesso a empilhadeira e arranjos de descarga seguros.

Certificações e documentação

A certificação ISO 9001, quando válida, aplica-se ao sistema de gestão da qualidade do fornecedor e não é uma norma de resistência do produto.A marcação CE só é aplicável se a cadeia estiver abrangida por legislação específica da UE e se a avaliação de conformidade requerida tiver sido concluídaA BV ou outro organismo de controlo externo só pode testemunhar os ensaios ou emitir documentos no âmbito do controlo acordado.

Classificação/inspecção por terceiros: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS e Certificado de ensaio do fabricante podem ser organizados de acordo com os requisitos do projeto, especificação do produto,âmbito de ensaio, e aceitação pelo comprador.

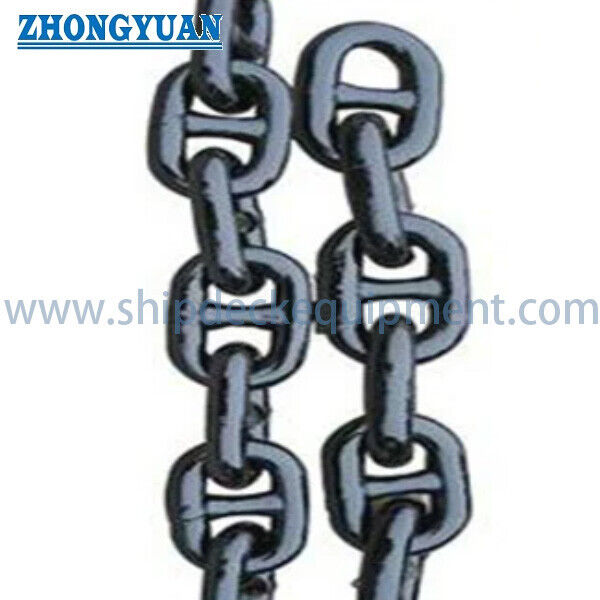

Desenho e Fotos

Perguntas frequentes

P1: É a carga mínima de ruptura a carga de trabalho segura da cadeia?

A1: Não. A carga mínima de ruptura é a força a que uma amostra de ensaio é obrigada a resistir ou a falhar num ensaio de tração definido.A carga de projecto admissível deve ser estabelecida pelo projetista das artes de pesca utilizando o fator de segurança exigido., fadiga, desgaste, corrosão, carga dinâmica e capacidade de montagem completa.

Q2: Qual o melhor tipo de ligação para as artes de pesca?

A2: O enlace curto proporciona um perfil de cadeia compacto e mais pesado, o enlace médio proporciona um equilíbrio de massa e espaço livre e o enlace longo oferece uma massa menor por metro e mais espaço de fixação.A escolha correta depende do arranjo da rede, conectores, contacto com o solo, peso necessário, flexibilidade e padrão de desgaste.

P3: Esta corrente de pesca pode ser utilizada para levantar, rebocar ou amarrar navios?

R3: Não apenas com base nesta tabela. As cadeias de elevação, reboque e amarração requerem seu próprio padrão de projeto, grau, teste de prova, marcação, certificados e aprovação de aplicação.O valor da carga de ruptura da cadeia de pesca não deve ser convertido diretamente numa WLL de elevação., SWL de reboque, ou capacidade de amarração.
