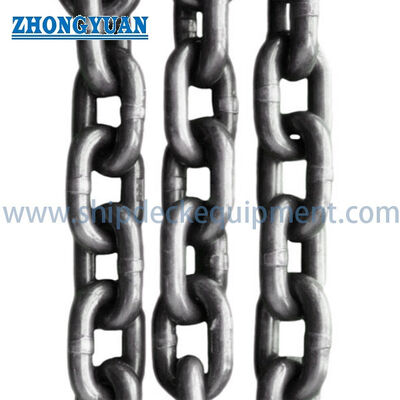

Cadeia de elevação de aço de liga de grau 80 Flash-Butt Soldada Cadeia para Slings e Rigging

Corrente de Liga de Aço Grau 80 para Elevação | Corrente Soldada por Pontos para Lingas e Rigging

Visão Geral do Produto

A corrente de elevação de alta resistência Grau 80 é uma corrente de elos redondos de liga de aço, soldada e tratada termicamente, destinada à fabricação de lingas de corrente e aplicações gerais de manuseio de carga onde um limite de carga de trabalho documentado, teste de prova, rastreabilidade de material e componentes de elevação compatíveis são necessários. A corrente fornecida é identificada como construção soldada por pontos e está disponível nas séries de elos curtos, médios e longos.

Para uso profissional em elevação, o tipo de corrente deve ser compatível com a norma aplicável e o conjunto de elevação completo. Esta página, portanto, trata a série de elos curtos como a configuração primária de corrente de elevação. As faixas de elos médios e longos fornecidas são mantidas como séries opcionais de corrente soldada, mas seu uso para elevação aérea deve ser confirmado pela norma aplicável, LCT (Limite de Carga de Trabalho) classificado pelo fabricante, registro de teste de prova e aprovação do projeto antes da cotação ou uso.

Escopo do Produto e Limite de Segurança

• Escopo primário do produto: Corrente de elos curtos de liga de aço soldada Grau 80 para lingas de corrente e elevação geral, sujeita à norma de conformidade selecionada e classificação de carga certificada.
• Não intercambiável automaticamente com: corrente de carga de talha calibrada, corrente de transmissão, corrente de transportador, corrente de arrasto, corrente de âncora, corrente de amarração ou corrente comercial de uso geral.
• A capacidade completa da linga depende da corrente, manilha mestra, elo de conexão, gancho, número de pernas, ângulo da linga, método de amarração, simetria da carga, temperatura e a capacidade nominal do componente mais fraco.
• A tabela fornecida indica a carga mínima de ruptura. Ela não indica um limite de carga de trabalho certificado, força de prova, método de teste, condição de tratamento térmico ou norma de produto aplicável.

Especificações Rápidas

• Tipo de produto: Corrente de elevação de liga de aço soldada de alta resistência → destinada a conjuntos de lingas de corrente e rigging rastreáveis, em vez de correntes de uso geral sem classificação.
• Grau de qualidade: Grau 80 / Grau 8 declarado pelo cliente → a base de conformidade final deve ser confirmada como ISO 3076, EN 818-2 ou outra norma acordada.
• Configuração primária de elevação: Corrente de elos curtos, 7 × 21 mm a 20 × 60 mm → o passo compacto do elo suporta geometria controlada da linga e componentes compatíveis Grau 80.
• Carga mínima de ruptura fornecida: 53 a 440 kN para a faixa de elos curtos → MBL (Carga Mínima de Ruptura) é um valor de teste destrutivo e não deve ser apresentado ou marcado como LCT.
• Fator de projeto declarado: Mínimo 4:1 entre a carga mínima de ruptura e a carga nominal → o LCT final deve ser declarado pelo fabricante e suportado pelo certificado de teste aplicável.
• Construção: Corrente de elos redondos soldada por pontos → qualidade da solda, tratamento térmico, consistência dimensional, teste de prova e rastreabilidade são controles de produção críticos.
• Opções de acabamento: Auto-cor, enegrecido, pintado ou revestimento específico do projeto → a seleção do revestimento deve preservar a visibilidade da inspeção, marcação e propriedades mecânicas validadas.
• Opções de documentação: Certificado de material, certificado de teste do fabricante, registro de carga de prova, teste de carga de ruptura e inspeção por terceiros → o escopo exato a ser confirmado antes do pedido.

Parâmetros Técnicos Principais

Base de Classificação e Seleção de Carga

• MBL e LCT devem permanecer separados: a carga mínima de ruptura é estabelecida por testes destrutivos, enquanto o LCT é a carga de serviço máxima classificada pelo fabricante sob condições definidas.
• Um fator de projeto mínimo declarado de 4 não cria por si só um LCT certificado. A norma aplicável, o grau do material, o tratamento térmico, a força de prova, o plano de amostragem e a marcação devem ser confirmados.
• Para uma linga de corrente, a classificação do conjunto deve ser baseada na configuração completa, incluindo o número de pernas, ângulo incluído, tipo de amarração, distribuição da carga e a corrente ou acessório de menor classificação.
• Corrente Grau 8 de elos curtos é a configuração abordada pela ISO 3076 e EN 818-2 para lingas de corrente e elevação geral. Correntes de elos médios e longos requerem uma norma e aplicação classificadas separadamente confirmadas.
• Cargas de choque, cargas laterais, torção, nós, elos improvisados e cargas sobre arestas vivas podem criar forças não representadas pela tabela de MBL de corrente reta.
• Temperatura, exposição corrosiva, produtos químicos, processo de revestimento, desgaste e exposição térmica anterior podem afetar a classificação de serviço e os intervalos de inspeção; instruções específicas do projeto são necessárias.

Fabricação, Teste e Rastreabilidade

• A seleção da barra de liga de aço deve ser controlada por uma especificação de material aprovada, número de lote, composição química e registro de propriedades mecânicas. O grau exato da liga a ser confirmado.
• A conformação do elo e a soldagem por pontos devem manter a geometria consistente do elo e uma zona de solda controlada sem rebarbas afiadas, subcorte, fusão incompleta ou desalinhamento excessivo que possa afetar a fadiga e a inspeção.
• O tratamento térmico é essencial para atingir a resistência e tenacidade especificadas do Grau 80. O ciclo do forno, os parâmetros de têmpera e revenimento, e a identificação do lote devem ser registrados de acordo com o plano de qualidade acordado.
• As verificações dimensionais devem cobrir o diâmetro da corrente, passo, largura interna, largura externa, deformação do elo e massa por metro em relação ao desenho aprovado ou tolerâncias padrão.
• O teste de carga de prova, teste de carga de ruptura por amostragem, exame visual e qualquer teste não destrutivo adicional devem seguir a norma selecionada, o plano de inspeção e teste, e os requisitos do comprador.
• A marcação do lote e a documentação devem conectar a corrente acabada aos registros de material, tratamento térmico, produção, teste e inspeção. O conjunto final da linga requer sua própria identificação e marcação de capacidade nominal.
• A galvanização a quente, o revestimento de polímero ou outros processos pós-tratamento térmico não são acabamentos padrão. Eles requerem aprovação do processo e confirmação de que as propriedades mecânicas, rastreabilidade e inspecionabilidade não são prejudicadas.

Configurações de Corrente

• Elo Curto: Relação passo-diâmetro compacta → foco preferencial da página para lingas de corrente Grau 80 e elevação geral onde a norma selecionada cobre especificamente correntes de elos curtos.
• Elo Médio: Comprimento do elo interno aumentado → pode fornecer mais folga de conexão, mas a norma de elevação aplicável, LCT, teste de prova e acessórios compatíveis devem ser confirmados.
• Elo Longo: Passo longo com menor massa por metro para vários diâmetros equivalentes → útil para manuseio não padrão específico ou aplicações gerais de corrente, mas não deve ser anunciado como corrente de elevação aérea sem qualificação.
• Conjunto de Linga de Corrente Acabado: Corrente mais manilha mestra, elos de conexão, ganchos, dispositivos de encurtamento e etiqueta de identificação → a classificação do conjunto é limitada pelo seu componente de menor classificação.

Guia de Seleção e Consulta

Passo 1: Confirme a finalidade pretendida: material da linga de corrente, conjunto de linga de corrente acabado, elevação geral, manutenção marítima, amarração, transmissão ou outra aplicação. Diferentes finalidades requerem diferentes normas.

Passo 2: Confirme a norma e o grau aplicáveis: ISO 3076 Grau 8, EN 818-2 Grau 8, ASME / base regulatória local, especificação do cliente ou outra norma aprovada.

Passo 3: Forneça o LCT e a configuração da linga necessários: linga de uma, duas, três ou quatro pernas, comprimento efetivo, ângulo da linga, tipo de amarração, geometria da carga, centro de gravidade e qualquer condição de contato com borda.

Passo 4: Selecione a série e o tamanho da corrente: elo curto d × p, diâmetro da corrente, alcance necessário, quantidade e se é necessária corrente solta ou um conjunto de linga completo.

Passo 5: Confirme os componentes finais e a compatibilidade: manilha mestra, elo de acoplamento, gancho, dispositivo de encurtamento, elo final e a capacidade nominal de cada componente.

Passo 6: Confirme as condições de operação: faixa de temperatura, exposição à água do mar ou produtos químicos, proteção contra corrosão, regime de inspeção e quaisquer restrições de revestimento ou galvanização.

Passo 7: Confirme a documentação e entrega: certificado de material, certificado de teste do fabricante, certificado de carga de prova, teste de carga de ruptura, inspeção por terceiros / classe, marcação, embalagem, destino e data de entrega necessária.

Atributos Personalizados

• Categoria do Produto: Corrente de liga de aço para elevação → para aplicações de lingas de corrente e rigging classificadas quando fornecida com a norma, testes e identificação corretos.
• Grau de Qualidade: Grau 80 / Grau 8 → a norma exata e a base de propriedades mecânicas a serem confirmadas antes da cotação.
• Construção: Corrente de elos redondos soldada por pontos → integridade da solda, tratamento térmico, controle dimensional e teste de prova são pontos de qualidade chave.
• Tipo de Elo Primário: Elo curto → a configuração reconhecida para lingas de corrente Grau 8 sob ISO 3076 / EN 818-2.
• Tipos de Elo Opcionais: Elo médio / elo longo → a aplicação e a aceitação para elevação requerem confirmação separada.
• Material: Liga de aço tratada termicamente → o grau exato do aço, química, tratamento térmico e requisitos de tenacidade a serem confirmados.
• Acabamento de Superfície: Auto-cor / enegrecido / pintado / revestimento especificado → o processo de revestimento deve ser compatível com a condição certificada da corrente.
• Fator de Segurança: Mínimo 4 declarado → o LCT nominal e a base do teste de prova devem ser confirmados no certificado aprovado e na identificação.
• Forma de Fornecimento: Comprimento de corrente solta ou linga montada → componentes da montagem, alcance, LCT, etiqueta e teste de prova devem ser especificados.
• Escopo do Certificado: De acordo com o requisito do projeto → documentos de material, fabricante, carga de prova, carga de ruptura e inspeção por terceiros não são assumidos como padrão, a menos que encomendados.

Como Funciona

A carga é conectada através de manilhas mestras e acessórios aprovados → A força de tração é transferida de elo para elo através das zonas de rolamento curvas → Os elos de liga de aço soldados e tratados termicamente suportam a carga nominal dentro da geometria aprovada da linga → Componentes compatíveis e ângulos de linga controlados mantêm a capacidade declarada do conjunto → Identificação, inspeção e exame periódico suportam o serviço contínuo seguro

Aplicações

Fabricação de lingas de corrente | Elevação e manutenção de estaleiros | Manuseio de máquinas marítimas | Rigging industrial | Manuseio de estruturas de aço | Elevação em fundições e oficinas | Manuseio de carga e equipamentos | Substituição de conjuntos de corrente de elevação Grau 80 rastreáveis

Inspeção, Marcação e Uso Seguro

• Antes do uso, inspecione a corrente e todos os acessórios quanto a desgaste, entalhes, arranhões, corrosão, elos tortos ou esticados, soldas danificadas, danos por calor, identificação ilegível e reparos não autorizados.
• Não use uma linga sem identificação durável e legível mostrando as informações de produto ou conjunto necessárias sob a norma aplicável e regulamentação local.
• Remova a corrente de serviço quando o desgaste, deformação, alongamento, rachaduras, danos na solda, exposição ao calor, corrosão ou outra deterioração exceder os limites do fabricante ou da norma aplicável.
• Não repare correntes de elevação Grau 80 por soldagem em campo, elos improvisados, parafusos, hastes ou tratamento térmico não controlado. Reparo e requalificação devem seguir o fabricante e a norma aplicável.
• Proteja a corrente contra arestas vivas e cargas laterais não intencionais. Evite torcer, dar nós, cargas de choque e carregamento desigual entre as pernas da linga.
• A frequência de inspeção deve refletir a frequência de uso, a severidade do serviço, o tipo de carga, o ambiente e o histórico de serviço anterior. Os registros devem ser mantidos de acordo com o procedimento aplicável.

Certificações e Documentação

Rastreabilidade de material, documentação de teste do fabricante, teste de carga de prova, teste de carga de ruptura, inspeção dimensional e testemunho por terceiros podem ser organizados de acordo com a norma selecionada, plano de inspeção e teste, e escopo do pedido. A disponibilidade e a redação do certificado devem ser confirmadas antes da cotação.

A inspeção por sociedade classificadora ou independente pode estar disponível para projetos marítimos ou offshore quando exigido pelo comprador e aceito pela sociedade relevante. Isso não deve ser interpretado como aprovação automática de tipo ou como todos os certificados listados sendo fornecidos com cada pedido.

Disponível mediante solicitação e sujeito aos requisitos do projeto / aceitação da sociedade: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

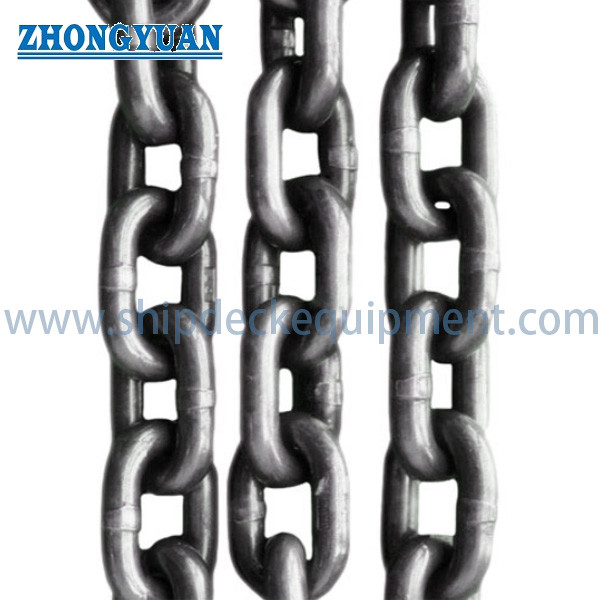

Desenho e Fotos

FAQ

Q1: A carga mínima de ruptura listada pode ser usada como LCT da corrente?

R1: Não. A carga mínima de ruptura é um valor de teste destrutivo, enquanto o LCT é a carga de serviço nominal do fabricante sob um fator de projeto e norma definidos. O pedido deve indicar o LCT necessário, a norma aplicável, o requisito de teste de prova e a configuração da linga. O LCT final deve constar na documentação aprovada e na identificação do produto ou da linga.

Q2: As correntes de elos médios e longos fornecidas podem ser usadas para elevação aérea?

R2: Somente após a confirmação da norma de elevação aplicável, conformidade com Grau 80, LCT nominal do fabricante, procedimento de teste de prova, tolerâncias dimensionais e acessórios compatíveis. A ISO 3076 e a EN 818-2 abordam especificamente correntes de elos curtos Grau 8; as outras séries de elos fornecidas não devem ser assumidas como tendo a mesma aprovação para elevação.

Q3: Que informações são necessárias para uma cotação confiável?

R3: Forneça a norma, a base de conformidade com Grau 80, o tipo de corrente e o tamanho d × p, o LCT necessário, corrente solta ou conjunto de linga, número de pernas, comprimento efetivo, ângulo da linga, ganchos e manilhas mestras, ambiente operacional, acabamento, quantidade, escopo de teste e certificado, destino de entrega e tempo de entrega necessário.
