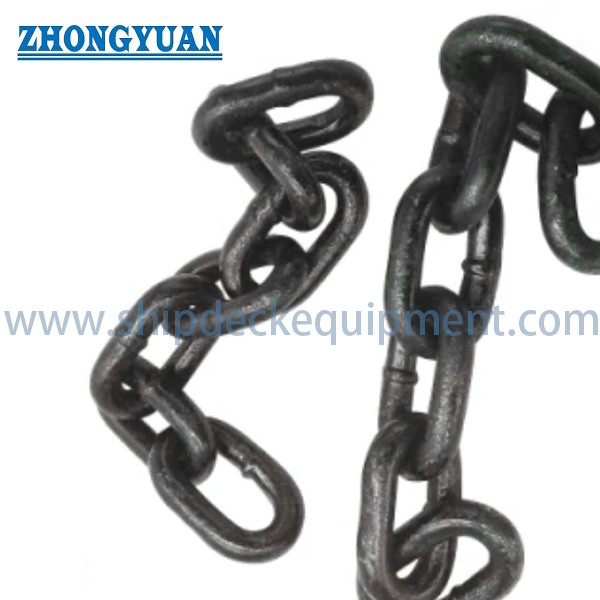

Cadeia de transportadores de cinzas. Cadeia de ligação redonda resistente ao calor.

Cadeia de transportadores de cinzas. Cadeia de ligação redonda resistente ao calor.

Visão geral do produto

Esta cadeia transportadora de cinzas é uma cadeia de ligação redonda soldada com um pincel, utilizada como elemento de tração nos sistemas de transporte de cinzas e de materiais a granel abrasivos.As configurações típicas do sistema incluem transportadores de arrasto ou raspadores, transportadores de cinzas submersos e elevadores de baldes, onde a cadeia se liga repetidamente a rodas de bolso ou roscas ao transportar raspadores, baldes ou outros acessórios.

A gama fornecida abrange tamanhos nominais de cadeia de 14 × 50 mm a 30 × 120 mm em aço carbono ou ligado, com valores mínimos de carga de ruptura dos graus B e C indicados no quadro fornecido.A selecção da cadeia deve basear-se no sistema de transporte completo, incluindo a tensão de funcionamento, a carga de arranque e de choque, a temperatura e a abrasividade das cinzas, a velocidade da cadeia, a geometria da roda dentada, a disposição da fixação e a tolerância de desgaste esperada.A carga de ruptura indicada não é um limite de carga de trabalho e a cadeia não é apresentada como uma cadeia de elevação.

Especificações rápidas

• Forma do produto: cadeia de transporte de ligação redonda de ligação → cadeia de tração flexível para sistemas de remoção de cinzas e de material a granel abrasivo.
• Faixa de dimensões nominais: 14 × 50 mm a 30 × 120 mm → o diâmetro e a inclinação devem corresponder à roda transportadora, ao guia da cadeia e à disposição de fixação.
• Graus de resistência: os valores dos graus B e C são fornecidos na tabela fornecida → a selecção final do grau requer a carga e o fator dinâmico do transportador.
• Carga mínima de ruptura: 190 a 1130 kN nos dados fornecidos → a carga de ruptura não deve ser utilizada directamente como SWL, WLL ou tensão de funcionamento admissível.
• Massa da cadeia de referência: 4,0 a 18,0 kg/m → relevante para o peso do filamento, a potência de tração, a tensão, o manuseio e o cálculo da carga.
• Opções de material: aço carbono ou aço ligado → devem ser confirmadas a qualidade exacta do aço, o tratamento térmico, a dureza e as propriedades da zona de solda.
• Característica do serviço: configuração resistente ao calor para o manuseio de cinzas → devem ser indicadas temperaturas contínuas e máximas do material antes da seleção do material e do tratamento térmico.
• Opções de superfície: Polir ou galvanizado como opções fornecidas → a adequação do revestimento deve ser verificada em relação à temperatura de funcionamento, à abrasão e à química das cinzas corrosivas.

Parâmetros técnicos principais

Guia de selecção e consulta

Passo 1: confirmar o tipo de transportador e o material transportado: cinzas de fundo, cinzas volantes, clínquer, escória ou outro material abrasivo a granel; fornecer o tamanho das partículas, a densidade de granel, a umidade,constituintes corrosivos e temperatura contínua/pico.

Passo 2: Confirmar a geometria da cadeia e a compatibilidade do sistema: diâmetro nominal, passo, largura interna e externa, número de filamentos, distância do centro do filamento, desenho da roda de bolso ou da roda dentada, guias da cadeia,Conectores e acessórios para raspadores / baldes.

Passo 3: Fornecer a função mecânica: tensão normal da cadeia, carga de arranque e de choque, inclinação do transportador, velocidade da cadeia, potência de accionamento, distância do centro, disposição de tensão,Horas de funcionamento e vida útil de projeto necessáriaO grau B ou C deve ser selecionado a partir do cálculo do sistema completo, não apenas a partir da carga de quebra.

Passo 4: Confirmar os requisitos de material e metalúrgicos: grau de aço carbono ou ligado, condições de tratamento térmico, dureza ou perfil de dureza alvo, requisitos de zona de solda,Permissão de desgaste e eventuais requisitos de impacto a baixa temperatura.

Passo 5: Confirmar o âmbito da inspecção e documentação: inspecção dimensional, certificado de material, registo do tratamento térmico, registo de prova ou calibração, relatório sobre tracção/carga de ruptura e alongamento,teste de fadiga ou testemunho de terceiros, quando necessário.

Etapa 6: Indicar a quantidade, o comprimento exato do fio ou o número de elos, o requisito de pares correspondentes, os elos de ligação, os elos de reserva, o método de embalagem, o destino de entrega e a data de entrega exigida.Fornecer o desenho da cadeia e da engrenagem existentes ou uma amostra representativa para projetos de substituição.

Construção de Cadeia

Round steel bar link | Formed round-link geometry | Flash-butt-welded joint | Calibrated pitch and width | Heat-treated chain body and weld zone | Interlink contact area | Pocket-wheel / sprocket engagement surface | Connector and scraper / bucket attachment interface

Considerações relativas ao fabrico, ao uso e à vida útil

• A formação controlada de ligações e a calibração do passo ajudam a cadeia a se ligar de forma consistente à roda de bolso ou à roda dentada, reduzindo o impacto causado pela incompatibilidade dimensional.
• A junção de soldadura por pinça requere parâmetros de soldadura controlados, remoção de flash e tratamento térmico subsequente para que a resistência e a ductilidade da zona de soldadura sejam compatíveis com o corpo da cadeia.
• O tratamento térmico deve equilibrar resistência à tração, resistência e resistência ao desgaste.A profundidade da caixa ou o requisito de endurecimento através não podem ser fixados sem a especificação de função e temperatura.
• O desgaste do contato interlink e o alongamento do passo são indicadores primários de manutenção no serviço de cinzas abrasivas..
• Para transportadores paralelos de duas ou várias cadeias, o comprimento da cadeia correspondente e a acumulação de passo controlada são importantes para a partilha uniforme da carga entre as cadeias.
• A temperatura das cinzas, a dureza das partículas, a umidade e os constituintes corrosivos influenciam a selecção do material e o tratamento da superfície.A declaração "resistente ao calor" é incompleta se não forem confirmadas temperaturas contínuas e máximas..

Atributos personalizados

• Aplicação: manuseio de cinzas e transporte de material a granel abrasivo → destinado a ser uma cadeia de tração de transportador, não uma cadeia de carga de elevação ou de elevação.
• Estrutura da cadeia: ligação redonda soldada por um pincel → proporciona articulação tridimensional e compatibilidade com sistemas de transportador de roda de bolso.
• Tamanho nominal: 14 × 50 a 30 × 120 mm → expresso como diâmetro da barra × passo; todas as dimensões da interface devem ser verificadas em relação ao desenho da roda.
• Grau de resistência: Grau B / Grau C → base de carga mínima de ruptura é fornecida, enquanto a norma e o método de ensaio aplicáveis ainda não foram confirmados.
• Material: aço carbono/aço ligado → grau final depende dos requisitos de resistência, temperatura, dureza, abrasão e corrosão.
• Resistência ao calor: Disponível de acordo com a temperatura de serviço confirmada → são necessárias temperatura contínua, temperatura de pico e temperatura de cinzas no contacto com a cadeia.
• Tratamento de superfície: Polido/electroplatado/finalização específica do projecto → adequação depende da exposição térmica e do desgaste abrasivo.

Como funciona

A roda motriz liga a cadeia de ligação redonda calibrada → A cadeia transmite a força de tração através do circuito do transportador → Os raspadores,baldes ou acessórios movem cinzas através do invólucro → Fios de retorno passam através do sistema de tensão → Pistas de inspeção de rotina ligam desgaste, condição da soldadura, corrosão, alongamento do passo e engate da roda dentada

Aplicações

Coal-fired power plant ash removal | Bottom ash drag conveyors | Submerged ash conveyors | Scraper chain conveyors | Bucket elevators | Cement and clinker handling | Slag and abrasive bulk-material conveying | Fly-ash service where the conveyor design is suitable

Controle de qualidade e documentação de fornecimento

A inspecção e a documentação podem ser organizadas de acordo com o padrão confirmado e o escopo da encomenda, incluindo certificados de materiais, relatórios de dimensões,Registros de tratamento térmico e relatórios de ensaios mecânicosA norma ISO 9001, se aplicável, confirma o sistema de gestão da qualidade do fornecedor e não o desempenho do produto da cadeia.O testemunho e a rastreabilidade de terceiros devem ser especificados antes da cotaçãoEsta página do produto não qualifica a cadeia para aplicações de elevação ou de apoio ao pessoal.

Desenho e Fotos

Perguntas frequentes

Q1: Como deve ser selecionada a categoria B ou C?

A1: Selecionar a partir da tensão calculada do transportador, fatores dinâmicos, número de fios, velocidade, temperatura, abrasão, vida útil necessária e norma aplicável.mas a carga de ruptura não é a tensão de funcionamento admissível.

P2: Por que a cadeia deve ser verificada juntamente com a roda dentada ou de bolso?

R2: O diâmetro, o trecho, a largura do enlace e o trecho acumulado devem corresponder às bolsas das rodas.

Q3: Que informação é necessária para uma citação precisa?

A3: Fornecer o tamanho e a qualidade da cadeia, o comprimento do filamento ou a quantidade de ligações, o material e o tratamento térmico, a temperatura de funcionamento, os desenhos do transportador e das rodas, os acessórios, a tensão e a velocidade, a contagem de filamentos,âmbito de inspecção, quantidade, destino e data de entrega.
