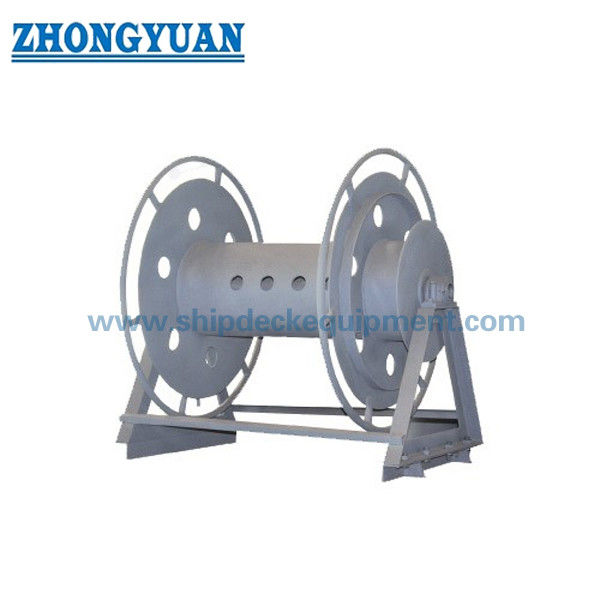

Funcionamento manual da bobina do cabo de ligação CB*875-78
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan |
| Certificação: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Número do modelo: | Padrão e personalizado |
| Documento: | Marine Rope Reel Manual Dri...92.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | As per quotation |
| Detalhes da embalagem: | Pálete ou personalizado |
| Tempo de entrega: | Conforme a oferta |
| Termos de pagamento: | TT, L/C, etc. |
| Habilidade da fonte: | Satisfaça necessidades dos clientes |
|
Informação detalhada |
|||
| Model Type: | A28, B16, B22,C36,C44 | Cable Diameter: | 27.6~44mm |
|---|---|---|---|
| Drum Storage Capacity of Steel Wire Length: | 150~230m | Foot Bolts Quantity: | 6~14 |
| Material: | 304, 316L Stainless Steel, Polished Stainless Steel, Mild Steel | ||
| Destacar: | Reel de cabo de ligação leve |
||
Descrição de produto
Funcionamento manual do cabo de ligaçãoCB*875-78
Descrição
CB*875-78 bobina de cabo de ligação é usado para armazenar cabos de aterramento do navio.
Principais especificações técnicas:
1. Aplicável a cabos de ligação de armazenamento;
2Tipo de modelo: A28, B16, B22, C36, C44;
3Diâmetro do cabo:27.6~44 mm;
4Capacidade de armazenamento de tambor de fio de aço comprimento: 150 ~ 230m;
5- Bolinhos de pé Quantidade: 6~14;
6Material:304, 316L aço inoxidável, aço inoxidável polido, aço leve.
7. Superfície lisa sem Burrs, rachaduras, cantos afiados, etc.
8. O eixo lubrificado;
9. Sa2.5 Arborização e pintura epóxi anticorrosiva;
11. Atender às exigências especiais do cliente;
Parâmetros técnicos principais:
| Tipo | Nome | Modelo | Cable aplicável | Observação | |
| Diâmetro do cabo (mm) |
Comprimento máximo do cabo (L) m | ||||
| A |
Reel de cabo com eletricidade Loop de corrente |
A28 | 27.6 | 150 |
Cable CHF R 3x25 50A Abaixo |
| B | Tipo do cabo do cabo | B16 | 12.7 | 125 | |
| 16 | 100 | ||||
| B22 | 20.3 | 200 | |||
| 22.6 | 180 | ||||
| C | Rodas de mão tipo bobina de cabo | C36 | 28 | 220 | |
| 36 | 180 | ||||
| C44 | 38 | 230 | |||
| 44 | 200 | ||||
Desenho de bobina de cabo do tipo A com circuito de corrente elétrica
Desenho da bobina de cabo do tipo de alça B
Desenho do carrinho de cabo da roda manual do tipo C
