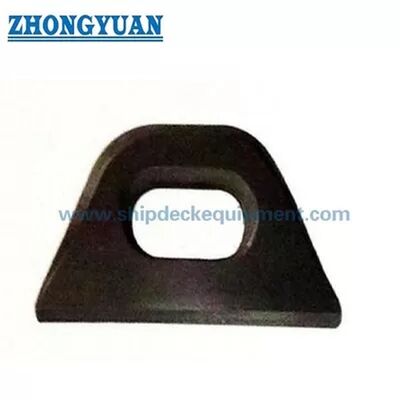

Placa Oval para Montagem em Convés e Conexões de Cabos de Carga | JIS F 3410:1999 Tipo A/B
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Zhongyuan Marine Equipmen |
| Certificação: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Número do modelo: | padrão ou personalizado |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Based on quotation |
| Detalhes da embalagem: | Exportar palete padrão ou embalagem personalizada |
| Tempo de entrega: | Com base nos requisitos do projeto |
| Termos de pagamento: | T/T, L/C |
| Habilidade da fonte: | Produção personalizada com base nos requisitos do projeto |
|
Informação detalhada |
|||
| Padrão: | JIS F3410-1999 | Tamanhos Nominais: | 0.4-50 mm |
|---|---|---|---|
| Tipo: | tipo A & B | Carga permitida: | 4 a 500KN |
| Material: | Aço macio, aço inoxidável C-Mn forjamento de aço | Tratamento de superfície: | jateamento de areia até S2.5 + uma camada de shop primer epóxi |
| Certificados de classificação: | CCS, NK, BV, ABS, DNV, LR, KR, BKI, IRS, RS, etc. | ||
| Destacar: | Placa marinha do olho de JIS F3410 500KN,Placa marinha do olho 500KN,placa de aço 500KN do olho do navio |
||
Descrição de produto
Platina Oval para Barco para Montagem em Convés e Conexões de Cabos de Carga | JIS F 3410:1999 Tipo A/B
Visão Geral do Produto
A platina oval para barco JIS F 3410 Tipo A e Tipo B é um acessório de fixação marinho soldado usado para fixar terminais de corda, manilhas, polias e componentes de conexão relacionados em estruturas de embarcações. É selecionada por tipo de norma, tamanho nominal, carga permissível, posição de instalação, rota de material, detalhe de solda e a resistência da estrutura principal do navio.
O Tipo A é normalmente usado como uma platina de uso geral, como posições de fixação montadas no convés. O Tipo B é destinado a arranjos de platina de cabo de lança de içamento e deve ser confirmado pelo desenho do projeto. Esta página trata o produto como um acessório de fixação marinho, não como um produto de içamento autônomo; o manuseio de carga, içamento ou uso aprovado pela classe deve ser verificado por caso de carga, detalhe de solda, estrutura principal e aprovação de classificação.
Especificações Rápidas
- Tipo de produto: Platina oval para barco → ponto de fixação soldado para terminais de corda, manilhas, polias e componentes de conexão marinhos.
- Norma e tipo: JIS F 3410-1999 Tipo A & Tipo B → referência para designação de tipo, dimensões, base de material e descrição de pedido.
- Faixa de tamanho nominal: 0,4 a 50 → designação padrão baseada na carga permissível, não um tamanho direto em milímetros.
- Faixa de carga permissível: 4 a 500 kN → referência de seleção para carga de tração; o uso final deve corresponder à estrutura da embarcação e à aprovação do projeto.
- Rota de material: aço liga forjado / aço C-Mn ou chapa de aço cortada em forma → a classe exata, tratamento térmico e soldabilidade devem ser confirmados antes da cotação.
- Foco de fabricação: transição suave da seção, geometria oval do olho, controle de rachaduras / descamação, precisão de usinagem ou forjamento e preparação da zona de solda.
- Referência de solda de montagem Tipo A: s min. 6 a 35 mm e g min. 4 a 22 mm → útil para layout preliminar, mas o detalhe final da solda segue o desenho do estaleiro.
- Tratamento de superfície: jateamento Sa 2.5 + uma camada de primer de oficina epóxi como referência → o revestimento final, galvanização ou acabamento em aço inoxidável deve seguir os requisitos do projeto.
Parâmetros Técnicos Principais
| Nominal tamanho |
Permissível carga kN |
a | b | C | d | e | f | h | I | r1 | r2 | Montagem de tipo A Soldagem s mín. |
Montagem de tipo A Soldagem g mín. |
| 0,4 | 4 | 22 | 15 | 42 | 10 | 15 | 8 | 32,5 | 65 | 17,5 | 3 | 6 | 4 |
| 0,6 | 6,3 | 28 | 19 | 52 | 12 | 19 | 8 | 40,5 | 0 | 21,5 | 4 | 6 | 4 |
| 1 | 10 | 35 | 22 | 67 | 16 | 25 | 8 | 52 | 95 | 27 | 5 | 6 | 4 |
| 1,6 | 16 | 42 | 24 | 82 | 20 | 33 | 8 | 65 | 120 | 32 | 5 | 7 | 4 |
| 2 | 20 | 50 | 27 | 100 | 25 | 35 | 12 | 73,5 | 132 | 38,5 | 5 | 9 | 6 |
| 2,5 | 25 | 55 | 29 | 105 | 25 | 39 | 12 | 78,5 | 140 | 39,5 | 6 | 9 | 6 |
| 3 | 31,5 | 66 | 33 | 126 | 30 | 42 | 12 | 88,5 | 180 | 46,5 | 7 | 10 | 6 |
| 4 | 40 | 77 | 36 | 147 | 35 | 48 | 15 | 101 | 210 | 53 | 7 | 12 | 7 |
| 5 | 50 | 87 | 41 | 167 | 40 | 57 | 18 | 117,5 | 225 | 60,5 | 8 | 14 | 9 |
| 6 | 63 | 91 | 45 | 171 | 40 | 66 | 18 | 128,5 | 240 | 62,5 | 8 | 14 | 9 |
| 8 | 80 | 101 | 51 | 201 | 50 | 73 | 20 | 148,5 | 270 | 75,5 | 10 | 17 | 10 |
| 10 | 100 | 117 | 56 | 217 | 50 | 80 | 22 | 158 | 300 | 78 | 10 | 17 | 11 |
| 12 | 125 | 128 | 61 | 248 | 60 | 87 | 24 | 177,5 | 335 | 90,5 | 12 | 20 | 12 |
| 16 | 160 | 145 | 67 | 265 | 60 | 95 | 26 | 188,5 | 370 | 93,5 | 12 | 20 | 13 |
| 20 | 200 | 157 | 73 | 297 | 70 | 105 | 28 | 211,5 | 420 | 106,5 | 14 | 25 | 14 |
| 25 | 250 | 170 | 80 | 331 | 80 | 120 | 32 | 240 | 470 | 120 | 16 | 30 | 16 |
| 32 | 315 | 194 | 88 | 374 | 90 | 130 | 36 | 264 | 530 | 134 | 18 | 30 | 18 |
| 40 | 400 | 220 | 98 | 420 | 100 | 145 | 40 | 294 | 570 | 149 | 20 | 35 | 20 |
| 50 | 500 | 240 | 108 | 460 | 110 | 155 | 45 | 319 | 630 | 164 | 22 | 35 | 22 |
Guia de Seleção e Consulta
Etapa 1: Confirme JIS F 3410 Tipo A ou Tipo B de acordo com o desenho da embarcação, propósito da fixação e posição de instalação.
Etapa 2: Confirme o tamanho nominal e a carga permissível de 0,4 a 50 / 4 a 500 kN, e indique se o caso de carga é fixação em convés, fixação de terminal de corda, conexão de manilha, conexão de polia ou arranjo de platina de cabo de lança de içamento.
Etapa 3: Confirme a estrutura principal, detalhe de solda, reforço, direção da carga e se aprovação de classe, inspeção testemunhada ou cálculo adicional é necessário.
Etapa 4: Confirme o material e a rota de fabricação: aço liga forjado, aço C-Mn forjado, chapa de aço cortada + usinada / acabamento forjado, aço inoxidável ou requisito de aço especial.
Etapa 5: Confirme o tratamento de superfície, método de marcação, requisito de NDT / inspeção, escopo do certificado, quantidade, destino de entrega e tempo de entrega necessário.
Etapa 6: Forneça desenho de layout geral, desenho de instalação, foto do produto existente ou amostra de substituição, se disponível, especialmente ao encomendar o Tipo B ou dimensões específicas do projeto.
Estrutura
Abertura oval do olho | Corpo forjado ou de chapa de aço cortada | Transições suaves com raios | Área de montagem soldada Tipo A | Configuração de platina de cabo Tipo B | Área de marcação de baixa tensão | Acabamento jateado e com primer de oficina ou especificado
Vantagens de Forjamento, Corte de Chapa de Aço e Soldagem
- A construção forjada é adequada quando o projeto requer uma forma de olho compacta que suporta carga com transição de seção controlada e propriedades mecânicas confirmadas.
- O corte de chapa de aço pode ser usado quando a classe do material, espessura, preparação da borda, usinagem e forma final da seção satisfazem o desenho do projeto e o requisito de inspeção.
- A transição suave ao redor do olho oval reduz o contato local abrupto e ajuda a obter um melhor assentamento de manilhas, terminais de corda ou acessórios de polia.
- A superfície acabada deve estar livre de rachaduras e descamação visíveis; isso é especialmente importante ao redor da abertura do olho, transição com raios e zona de montagem soldada.
- Para platinas forjadas, a normalização após a conclusão pode ser necessária de acordo com a rota de fabricação e o requisito da norma / projeto.
- As dimensões de referência de solda Tipo A, s e g, são úteis para verificação preliminar da instalação, mas o estaleiro ou escritório de projeto deve confirmar o detalhe da solda e o reforço local.
- A carga permissível não deve ser confundida com SWL, MBL, carga de teste ou carga de ruptura da corda. A carga final aprovada depende da platina, solda, estrutura principal e escopo de inspeção em conjunto.
- Certificado de material, certificado do fabricante, certificado de classe, registro de NDT ou inspeção testemunhada podem ser providenciados de acordo com o escopo de pedido confirmado.
Atributos Personalizados
- Norma: JIS F 3410-1999 → usar quando a especificação do projeto exigir dimensões de platina oval para barco e designação de pedido.
- Tipo: Tipo A / Tipo B → Tipo A para uso geral, como montagem em convés; Tipo B para arranjo de platina de cabo de lança de içamento sujeito à confirmação do desenho.
- Tamanho Nominal: 0,4 / 0,6 / 1 / 1,6 / 2 / 2,5 / 3 / 4 / 5 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 / 40 / 50 → selecionar de acordo com a carga permissível e o desenho de instalação.
- Carga Permissível: 4 a 500 kN → carga de referência padrão para seleção; não substituir aprovação específica do projeto ou verificação da estrutura principal.
- Material: forjamento de aço liga, forjamento de aço C-Mn ou construção de chapa de aço cortada → classe final, soldabilidade, tratamento térmico e escopo do certificado a serem confirmados.
- Tratamento de Superfície: jateamento Sa 2.5 + primer de oficina epóxi → sistema de pintura final, galvanização ou acabamento em aço inoxidável de acordo com a especificação da embarcação.
- Inspeção: Verificação visual de superfície como requisito básico → NDT, teste de prova ou inspeção testemunhada pela classe disponíveis de acordo com o requisito do projeto.
- Requisito de Certificado: Disponível mediante solicitação de acordo com o escopo do pedido → aprovação de classe sujeita à revisão do documento do projeto e arranjo de inspeção.
Como Funciona
Terminal de corda / manilha / acessório de polia conecta-se ao olho oval → A força de tração é transmitida através da seção lisa do olho → A carga é transferida para a área de montagem soldada → O convés principal, lança ou estrutura de suporte distribui a carga → Inspeção, marcação e revestimento final são concluídos de acordo com o requisito do projeto
Aplicações
Pontos de fixação em convés de navios | Fixação de terminal de corda | Conexão de manilha | Conexão de polia ou bloco | Arranjo de acessório de amarração em convés | Arranjo de platina de cabo de lança de içamento | Projetos de novas construções e substituições
Certificações e Vantagens
Os certificados podem ser providenciados de acordo com o requisito do projeto, escopo de inspeção, rastreabilidade do material e procedimento de aprovação da sociedade classificadora.
Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.
Desenho e Fotos
FAQ
P1: Qual é a diferença entre JIS F 3410 Tipo A e Tipo B?
R1: O Tipo A é a configuração de uso geral, comumente usada para posições de fixação montadas no convés. O Tipo B é destinado a arranjos de platina de cabo de lança de içamento e deve ser verificado pelo desenho do projeto. Para pedidos do Tipo B, detalhes adicionais como comprimento da chapa ou dimensões de instalação podem ser necessários.
P2: A carga permissível é a mesma que SWL ou capacidade de içamento?
R2: Não. A tabela fornece a carga permissível para a base de seleção padrão da platina. Não deve ser renomeada como SWL, MBL, carga de ruptura da corda ou carga de prova. Qualquer uso de içamento, manuseio de carga ou uso aprovado pela classe deve ser confirmado pela direção da carga, detalhe de solda, estrutura principal, escopo de inspeção e aprovação de classe.
P3: A platina deve ser forjada ou feita por corte de chapa de aço?
R3: Ambas as rotas podem ser discutidas. O forjamento é adequado quando transição de seção controlada e propriedades mecânicas são necessárias. O corte de chapa de aço pode ser usado quando a classe de aço especificada, espessura, preparação da borda, usinagem e perfil final atendem ao desenho e requisito de inspeção. A rota deve ser confirmada antes da cotação.
