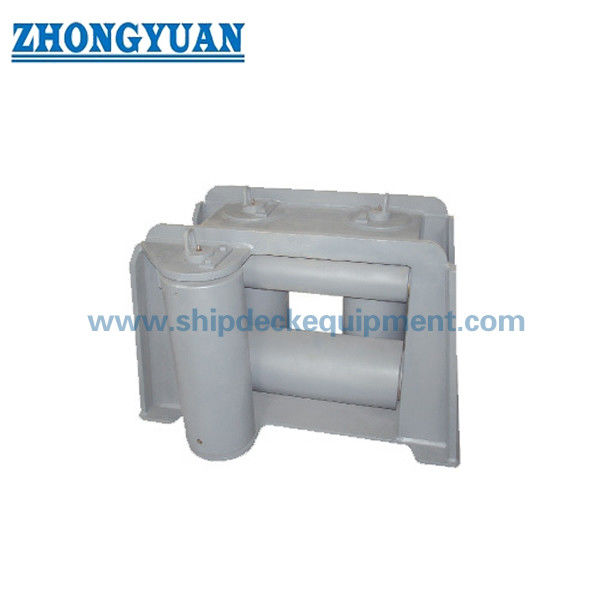

Tipo BR de JIS F 2026 cinco Fairleads universais dos rolos do tubo com o navio superior do rolo que amarra o equipamento

Cinco rolos Universal Fairlead com rolos superiores para amarre de navios JIS F 2026 Tipo BR

Visão geral do produto

O fairlead universal de cinco rolos JIS F 2026 Tipo BR é um dispositivo de orientação de corda de atracamento no fim do convés instalado perto do convés lateral ou da área da borda do convés.É usado para guiar cordas de amarração de várias direções através de um arranjo compacto de rolos, reduzindo o contacto direto da corda com a estrutura do navio e ajudando a corda a passar mais suavemente durante as operações de atracamento, deslocamento e amarração geral.

This Type BR fairlead is positioned as a practical five-roller solution for medium to heavier rope-guiding arrangements where multi-direction rope control is required but the deck space does not justify a larger seven-roller or nine-roller fairleadPara os projectos que exigem o Tipo BL, o arranjo de mão oposta, tamanho da corda, base de carga, fundação de instalação e escopo de inspecção de classe devem ser confirmados contra o desenho do navio antes da cotação.

Especificações rápidas

• Tipo de produto: 5 rolos de rolos universais com rolos superiores → guia de corda multi-direcional compacta para estações de amarre de navios.

• Padrão: JIS F 2026-1980 → referência para a designação do tipo BR/tipo BL, dimensões, pernas de solda e faixa de peso.

• Faixa de diâmetro nominal do rolo: 140 a 315 mm → suporta diferentes arranjos de convés e requisitos de trilha de corda.

• Faixa de peso: 235 a 2050 kg → útil para o plano de elevação, manuseio de oficina, embalagem, carga e revisão da fundação do convés.

• Conceito de estrutura: combinação de rolos horizontais e verticais → ajuda a guiar as cordas a partir de diferentes ângulos de aproximação com menos desgaste local das cordas.

• Opções de materiais: aço C-Mn, aço leve ou aço inoxidável → o material final deve seguir as especificações do projecto e os requisitos do desenho.

• Tratamento de superfície: pulverização a Sa2.5/S2.5 + primer de fábrica epóxi, polido, galvanizado ou revestimento personalizado → selecionado de acordo com o ambiente de corrosão e o sistema de pintura do recipiente.

• Alcance do certificado: disponível de acordo com os requisitos do projecto → o envolvimento da turma, a rastreabilidade dos materiais e a presença de testemunhas na inspecção devem ser confirmados antes da encomenda.

Parâmetros técnicos principais

Dimensões principais da página da Web para os fairleads universais de cinco rolos do tipo BR JIS F 2026 As dimensões são em mm, salvo indicação em contrário.A tabela abaixo mantém os parâmetros de seleção e layout mais úteis para a leitura da página web; a tabela de dimensões padrão completa é colocada em Backend Reference.

Guia de selecção e consulta

Passo 1: Confirmar o padrão, o tipo e a disposição das mãos → JIS F 2026-1980 Tipo BR ou Tipo BL devem corresponder ao desenho da disposição de amarração do navio.

Passo 2: Confirmar o diâmetro nominal e a trajetória da corda → selecionar 140, 160, 180, 200, 250 ou 315 de acordo com o tamanho da corda, a posição do fairlead e o ângulo de aproximação da corda necessário.

Passo 3: Confirmar a base de carga e os dados da corda → fornecer o tipo de corda, o diâmetro da corda, a MBL da corda, se disponível, a disposição de amarração e qualquer nota de carga de projeto ou classe necessária.Não tratar a carga de ruptura da corda como SWL de linha dura, a menos que a base do projeto seja confirmada.

Passo 4: Confirmar os detalhes da instalação → localização do convés, disposição do lado de bordo, espaço das fundações, condição da soldagem, reforço circundante e posição do guincho ou bollardo.

Passo 5: Confirmar o material e o tratamento da superfície → aço C-Mn, aço leve, aço inoxidável, blasting + primer, galvanizado, polido ou sistema de revestimento personalizado.

Passo 6: Confirmar as informações de compra → quantidade, exigência de certificado, âmbito de inspecção, destino de entrega, prazo de entrega exigido e desenho ou foto de referência, se disponível.

Estrutura

Five-roller arrangement | Upper roller | Side rollers | Horizontal and vertical rope-guiding rollers | Welded steel frame | Deck-end foundation interface | Rope-contact rolling surfaces | Weld legs according to size | Marine coating or customized finishing

Vantagens do projeto e da engenharia do amarre

• The five-roller layout provides more stable rope guidance than simpler three-roller or four-roller arrangements while keeping a more compact structure than large seven-roller or nine-roller fairleads.

• A combinação de rolamentos horizontais e verticais ajuda a controlar o movimento da corda a partir de várias direcções de aproximação, o que é útil nas estações de amarração da borda do convés e nos arranjos de amarração dos navios de engenharia..

• O contacto de rolamento reduz o contacto de deslizamento directo entre a corda e a estrutura do navio, ajudando a reduzir o desgaste local das superfícies de amarre da corda durante o movimento repetido da corda.

• O quadro multi-rolos compacto é adequado quando a disposição do convés requer um melhor controlo das cordas mas o espaço disponível para instalação é limitado.

• A gama de tamanhos padrão de 140 a 315 permite aos estaleiros uma gama de escolha prática para diferentes tamanhos de embarcações, layouts de decks e requisitos de guiamento de cordas.

• Fornecem-se dados de peso e de pernas de solda para o planeamento das fundações, manuseio da oficina, embalagem e coordenação da instalação.

• O tratamento de superfície pode ser selecionado de acordo com as especificações do revestimento do recipiente, o ambiente de corrosão e os requisitos do proprietário, sujeito à confirmação do projecto.

Atributos personalizados

• Padrão: JIS F 2026-1980 → para utilização quando o estaleiro ou a especificação do proprietário exigir dimensões normalizadas japonesas de rolos de ponta do convés.

• Tipo: Tipo BR / Tipo BL → O tipo BR é utilizado para esta página; o tipo BL ou a disposição do lado oposto devem ser confirmados através de desenho antes da citação.

• Diâmetro nominal: 140 / 160 / 180 / 200 / 250 / 315 → selecionado de acordo com o caminho da corda, o espaço de instalação e a disposição de amarração do navio.

• Faixa de diâmetro dos rolos: 140 a 315 mm → os rolos de maior tamanho proporcionam um raio de contacto mais amplo e um envoltório de estrutura maior.

• Faixa de peso: 235 a 2050 kg → importante para o planeamento do transporte, arranjo de elevação do convés e preparação da instalação.

• Material: aço C-Mn, aço leve ou aço inoxidável → a qualidade final, a rastreabilidade e os requisitos de inspecção devem seguir as especificações do pedido.

• Tratamento de superfície: Sa2,5/S2,5 de jato + epoxi, polido, galvanizado ou tratamento personalizado → sistema de revestimento final deve corresponder às exigências de pintura do recipiente.

• Requisitos de certificação: Disponível mediante pedido de acordo com os requisitos do projecto → aprovação da classe e inspecção de testemunhas estão sujeitas ao escopo da encomenda confirmada.

Como funciona

Mooring rope approaches from deck or overboard side → Rope contacts the suitable roller surface → Rollers guide the rope direction and reduce sliding friction → Frame transfers rope-guiding force to the deck foundation → Rope continues toward bollard, guincho ou arranjo de amarração

Aplicações

Sistemas de amarre de navios. Guiamento de cordas no convés. Arranjo de cabos de guincho. Dredgers. Navios-granas.

Certificações e vantagens

Os certificados podem ser organizados de acordo com os requisitos do projeto, o escopo da inspeção, a rastreabilidade do material e o procedimento de aprovação da sociedade de classe.Os certificados de classe estão disponíveis mediante pedido e sujeitos a participação confirmada da classe.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

Desenho e Fotos

Perguntas frequentes

P1: Qual é a principal diferença entre um fairlead de cinco rolos e um fairlead de nove rolos maior?

A: Uma linha de cinco rolos é uma solução de guia de corda multi-direcional compacta para arranjos de amarre de complexidade normal a média.ângulos de condução de corda mais complexosA selecção final deve seguir a disposição de atracamento do navio e a base de carga.

P2: A carga de ruptura da corda pode ser usada diretamente como SWL desta linha de ferro?

A2: Não. A carga de ruptura da corda, a MBL da corda, a carga de projeto, a SWL de referência e a carga de ensaio não devem ser misturadas. Para citação e revisão técnica, forneça o diâmetro da corda, o tipo de corda, a MBL da corda, se disponível,Desenho do navio, e nota de classe necessária para que a base de selecção correta possa ser confirmada.

Q3: Que informações são necessárias antes da cotação?

A3: Por favor, confirme o JIS F 2026 Tipo BR ou Tipo BL, diâmetro nominal, tamanho da corda, material, tratamento de superfície, quantidade, requisito de certificado, local de instalação no convés, destino da entrega,Tempo de entrega exigido, e desenho ou fotografia, se disponível.

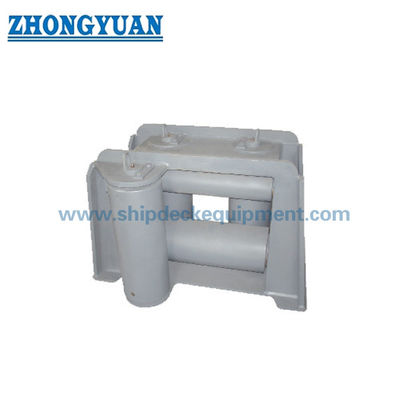

Desenho do JIS F 2026 Tipo BR Cinco rolos de tubos Ferrolhas universais com equipamento de amarre de navios de rolos superiores
