4-Roller Universal Fairlead para Amarração de Navio JIS F 2026-1980 Tipo A

Guia Universal de 4 Rolos para Amarração de Navios | Tipo A JIS F 2026-1980

Visão Geral do Produto

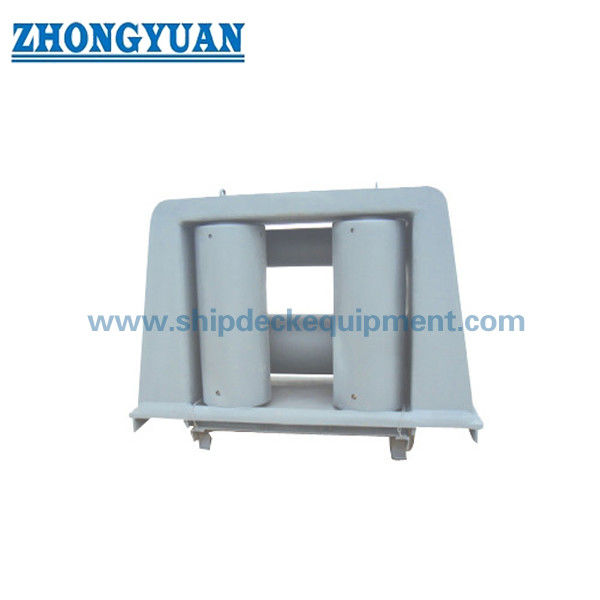

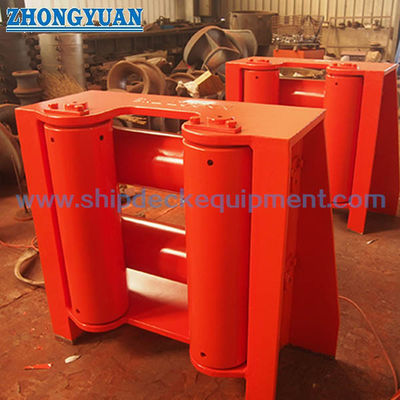

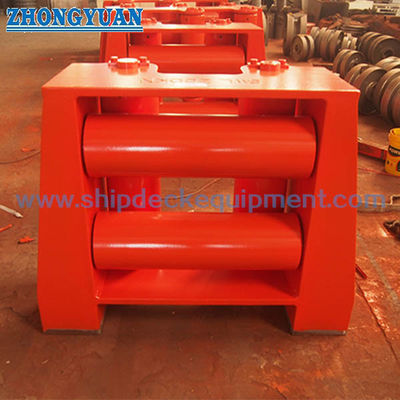

O guia de rolos Tipo A JIS F 2026-1980 é um guia de rolos horizontal de quatro rolos usado como guia de cabo em arranjos de amarração de navios. Sua configuração de quatro rolos combina rolos verticais e horizontais ao redor da abertura do cabo, de modo que uma linha de amarração possa mudar a direção de condução sem esfregar diretamente contra as bordas fixas do convés. O produto é normalmente selecionado em conjunto com o arranjo de amarração da embarcação, o diâmetro aplicável do cabo de aço, a posição de instalação e a estrutura de suporte do convés.

De acordo com a norma JIS F 2026-1980, o Tipo A é a forma de quatro rolos; o mesmo padrão também inclui as configurações Tipo BR e Tipo BL com diferentes arranjos de rolos. Para o Tipo A, os tamanhos nominais de 140 a 315 estão associados a diâmetros de cabo de aço aplicáveis de 18 a 42,5 mm. O padrão também especifica cronogramas de materiais, qualidade visual e operação suave dos rolos. A capacidade de carga, o reforço do convés, o sistema de revestimento e o escopo do certificado devem ser confirmados separadamente em relação à especificação do projeto e ao desenho aprovado da embarcação.

Especificações Rápidas

• Tipo de produto: Guia universal de 4 rolos / guia de rolos com rolos horizontais → usado para guiar linhas de amarração através de mudanças na direção de condução horizontal e vertical.

• Padrão e tipo: JIS F 2026-1980 Tipo A → configuração de quatro rolos definida pelo padrão japonês.

• Tamanho nominal: 140 / 160 / 180 / 200 / 250 / 315 → use a designação padrão para seleção; não descreva essa faixa como o diâmetro do rolo.

• Diâmetro aplicável do cabo de aço: 18 a 42,5 mm → faixa de referência para seleção inicial do tamanho; a compatibilidade final do cabo deve seguir o plano de amarração da embarcação.

• Arranjo dos rolos: 2 rolos verticais + 2 rolos horizontais → fornece orientação de contato do cabo em quatro lados ao redor da abertura.

• Massa calculada de referência: 187 a 1232 kg → massa de referência para o Tipo A; a massa final fabricada e de envio deve ser confirmada no desenho de produção aprovado.

• Base de material padrão: estrutura de aço estrutural, componentes de rolo de aço / tubo de aço / aço fundido, pinos de rolo de aço carbono e buchas de bronze → grades JIS legadas e quaisquer equivalentes modernos devem ser confirmados para o projeto.

• Base de inspeção: condição visual e rotação manual suave dos rolos → ambas são verificações de qualidade explícitas na norma JIS F 2026-1980.

Parâmetros Técnicos Principais

Dados de seleção da página principal para JIS F 2026-1980 Tipo A. As dimensões estão em mm, a menos que especificado de outra forma. O tamanho nominal é a designação padrão do produto; não deve ser apresentado como o diâmetro do rolo.

Guia de Seleção e Consulta

Passo 1: Confirme o Tipo A JIS F 2026-1980 e o tamanho nominal necessário no arranjo de amarração da embarcação ou no desenho de substituição.

Passo 2: Confirme o tipo e o diâmetro aplicáveis do cabo. Para a faixa padrão do Tipo A, o diâmetro de referência do cabo de aço é de 18 a 42,5 mm; a construção do cabo e a geometria real da condução também devem ser verificadas.

Passo 3: Confirme a base de carga do projeto separadamente. Forneça a Carga de Trabalho Segura (SWL) ou carga de projeto necessária, MBL do cabo, quando relevante, direção da carga, base do fator de segurança e quaisquer comentários da sociedade classificadora. Não trate o MBL do cabo ou o tamanho de referência do cabo como a SWL do guia de rolos.

Passo 4: Confirme a geometria de instalação, a interface de fundação/solda, a espessura do convés, o reforço local, as folgas para rotação do rolo e o acesso de manutenção. A estrutura de suporte final permanece parte do projeto estrutural da embarcação.

Passo 5: Confirme o cronograma de materiais, equivalentes modernos aceitáveis para grades JIS legadas, requisitos de pino e bucha do rolo, arranjo de lubrificação, preparação da superfície e sistema de revestimento.

Passo 6: Forneça a quantidade, o tipo de embarcação, a posição de instalação, o requisito da sociedade classificadora, o escopo da inspeção, o desenho aprovado ou foto de referência, o destino de entrega e o tempo de entrega necessário.

Estrutura

Estrutura de Aço Soldada | Dois Rolos Verticais | Dois Rolos Horizontais | Pinos de Rolo | Buchas de Bronze | Pontos de Lubrificação com Graxa | Abertura do Cabo | Interface de Instalação no Convés

Vantagens de Design / Engenharia / Qualidade

• Orientação do rolo em quatro lados → rolos verticais e horizontais guiam o cabo ao redor da abertura e reduzem o contato direto de deslizamento com as bordas de aço fixas.

• Série dimensional padronizada → seis tamanhos nominais permitem que o guia de rolos seja compatível com os desenhos de arranjo da embarcação e o diâmetro aplicável do cabo de aço.

• Arranjo de pino e bucha definido → o cronograma de materiais JIS identifica pinos de rolo de aço carbono e buchas de bronze, suportando uma interface rotativa de fácil manutenção.

• Operação suave dos rolos como requisito de qualidade → o padrão exige que as peças rotativas operem suavemente durante a inspeção manual.

• Qualidade visual controlada → o guia de rolos acabado deve estar livre de rachaduras e outros defeitos prejudiciais ao serviço, com acabamento satisfatório.

• A engenharia de instalação permanece específica da embarcação → a condução do cabo, o reforço do convés, os detalhes de solda e a transferência de carga devem ser verificados com o estaleiro ou arquiteto naval, em vez de inferidos apenas pelo tamanho nominal.

Atributos Personalizados

• Padrão: JIS F 2026-1980 → padrão japonês para guias de rolos com rolos horizontais.

• Tipo: Tipo A → configuração de quatro rolos; Tipos BR e BL são configurações separadas sob o mesmo padrão.

• Tamanho Nominal: 140 / 160 / 180 / 200 / 250 / 315 → designação padrão usada para seleção do produto.

• Cabo de Aço Aplicável: 18 / 22.4 / 25 / 28 / 35.5 / 42.5 mm → valores de referência associados aos seis tamanhos nominais.

• Massa Calculada de Referência: 187 / 277 / 387 / 510 / 900 / 1232 kg → apenas referência; a massa final fabricada deve ser confirmada no desenho aprovado.

• Base de Material Padrão: Cronograma de materiais legados JIS → estrutura, rolos, pinos e buchas usam diferentes grupos de materiais especificados; equivalentes modernos exigem confirmação.

• Arranjo de Bucha / Lubrificação: Bucha de bronze com provisões de lubrificação com graxa → mantenha a acessibilidade para inspeção e lubrificação.

• SWL / Carga de Projeto: A ser confirmado → nenhuma SWL do produto deve ser inferida do diâmetro aplicável do cabo ou do tamanho nominal.

• Proteção de Superfície: De acordo com a especificação do projeto → jateamento, revestimento marítimo, galvanização ou outros sistemas são opções de fornecimento específicas do projeto, não requisitos automáticos da JIS.

• Certificação: De acordo com o requisito do projeto → envolvimento da classe, rastreabilidade do material e escopo de testemunho estão sujeitos à ordem de compra e procedimento de aprovação.

Como Funciona

Linha de Amarração se Aproxima do Guia de Rolos → Linha Entra em Contato com o Rolo Vertical / Horizontal Relevante → Rolo Gira para Reduzir o Contato de Deslizamento → Direção da Linha Muda Através da Abertura → Cargas Resultantes Transferem Através da Estrutura do Guia de Rolos para a Estrutura de Suporte do Convés

Aplicações

Estações de Amarração de Navios | Posições de Condução de Cabos de Proa / Popa | Orientação de Cabos na Borda do Convés | Roteamento de Cabos de Guincho para Guia de Rolos | Projetos de Construção Nova | Substituição de Guias de Rolos JIS F 2026 Tipo A Existentes | Orientação de Cabos de Reboque Especificada em Projeto

Certificações e Vantagens

O escopo de inspeção e certificação deve ser confirmado antes da cotação. Certificados de material, registros de inspeção do fabricante, inspeção dimensional, verificações de operação do rolo e presença da sociedade classificadora podem ser providenciados de acordo com o requisito do projeto e o escopo do pedido.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

Desenho e Fotos

Perguntas Frequentes

P1: O que significa Tipo A em JIS F 2026-1980?

R1: Tipo A é a configuração de quatro rolos sob a norma JIS F 2026-1980. O padrão também inclui os arranjos Tipo BR e Tipo BL. Portanto, o tipo correto deve ser retirado do desenho da embarcação, em vez de ser selecionado apenas pela contagem de rolos.

P2: A faixa de 140-315 significa diâmetro do rolo?

R2: Não. É a designação de tamanho nominal da JIS. Para o Tipo A, os seis tamanhos nominais correspondem a diâmetros de cabo de aço aplicáveis de 18 a 42,5 mm e a diferentes dimensões de estrutura, abertura e rolos.

P3: A SWL pode ser determinada a partir desta tabela dimensional?

R3: Não. A tabela dimensional e o diâmetro aplicável do cabo não devem ser convertidos diretamente em SWL do produto. A SWL necessária ou carga de projeto, MBL do cabo, direção da condução, reforço do convés e requisitos de classe devem ser confirmados a partir da base de projeto do projeto.
