O tipo de JIS F 2026 Fairleads universais de um rolo de quatro tubos com rolos horizontais envia a amarração do equipamento

Marine 4 Roller Universal Fairlead para nave de amarre de corda de orientação JIS F 2026 Tipo A

Visão geral do produto

O Marine 4 Roller Universal Fairlead é um fairlead de rolos padrão usado para aplicações de amarreamento de navios e orientação de cordas de convés.Ele usa dois rolos verticais e dois rolos horizontais para guiar as cordas de direções diferentes, reduzir o atrito direto entre a estrutura da corda e do convés e ajudar a proteger a superfície da corda durante as operações de atracamento e amarração.

Em comparação com um fairlead de 3 rolos, o arranjo de 4 rolos fornece uma orientação de corda horizontal e vertical mais completa.Solução comum e com custos controlados para arranjos gerais do convés dos naviosEsta página baseia-se nos dados do tipo A fornecidos pelo JIS F 2026-1980 para quatro rolos universais com rolos horizontais..

Especificações rápidas

• Tipo de produto: 4 rolos → rolos normais e comuns para orientação de cordas de amarre de navios.

• Padrão e tipo: JIS F 2026-1980 Tipo A → adequado quando o desenho do projecto requer esta configuração padrão japonesa.

• Disponibilidade dos rolos: 2 rolos verticais + 2 rolos horizontais → permite a orientação das cordas a partir de diferentes direcções do convés sem descrever o produto como um tipo de carga pesada complexo com vários rolos.

• Diâmetro nominal do rolo: 140 a 315 mm → selecionar de acordo com o diâmetro da corda, a disposição do convés e o desenho do ancoramento do navio.

• Diâmetro da corda de fio de referência: 18 a 42,5 mm → utilizado para a selecção inicial e deve ser verificado em relação ao plano de amarração do navio.

• Peso aproximado a partir da tabela: 184 a 1232 kg → útil para planeamento de elevação, embalagem, carga e revisão de manuseamento de estaleiros.

• Opções de materiais: aço C-Mn, aço leve ou aço inoxidável → o material final deve seguir a especificação do projecto e os requisitos da classe.

• Tratamento de superfície: pulverização a Sa2,5 + primer de fábrica epóxi, acabamento polido, galvanizado ou personalizado → revestimento final deve corresponder ao sistema de pintura do recipiente.

Parâmetros técnicos principais

Parâmetros principais da página web para a pista de rolamento universal tipo A 4 do JIS F 2026 As dimensões são em mm, salvo indicação em contrário.Alguns valores na tabela fornecida parecem exigir confirmação do desenho e estão marcados na secção backend.

* Os valores L1 para os diâmetros nominais 200 e 315 são copiados tal como fornecidos e devem ser confirmados com o desenho JIS ou desenho GA original antes da utilização em produção.

Guia de selecção e consulta

• Passo 1: Confirmar o tipo de produto como JIS F 2026 Tipo A 4 rolos de rolos universais, não tipo 3 rolos, 5 rolos ou 9 rolos.

• Passo 2: Seleccionar o diâmetro nominal do rolo de acordo com o diâmetro da corda, o ângulo de condução da corda, a posição do guincho, a abertura do convés e o desenho do arranjo de amarração.

• Passo 3: Confirmar cuidadosamente a base de carga: SWL exigida, MBL de corda, fator de segurança do projeto e comentários de classe devem ser verificados pelo desenho do projeto; não trate a carga de ruptura da corda como SWL do produto.

• Etapa 4: Confirmar a estrutura e os requisitos de instalação, incluindo a fundação soldada ou com parafusos, se especificado, o reforço do convés, o espaço de inspecção dos rolos e o acesso à lubrificação.

• Etapa 5: Confirmar o material, o material do rolo, os requisitos do eixo/buxa/leito, tratamento de superfície, sistema de revestimento e ambiente de corrosão.

• Etapa 6: fornecer quantidade, tipo de recipiente, local de instalação, exigência de certificado, destino, prazo de entrega exigido, desenho e fotos de referência, se disponíveis.

Estrutura

Estrutura de aço soldada. Dois rolos verticais. Dois rolos horizontais.

Projeto / Engenharia / Vantagens da qualidade

• O arranjo padrão de 4 rolos dá uma orientação de corda mais completa do que os arranjos básicos de 3 rolos, mantendo a estrutura mais simples do que 5, 7 ou 9 rolos.

• Os rolos horizontais e verticais ajudam a guiar a corda a partir das direcções comuns do convés e reduzem o atrito direto contra bordas de aço fixas.

• O acabamento da superfície do rolo, o alinhamento do eixo e a rotação livre são pontos de controlo importantes para reduzir o desgaste da corda durante a operação de amarração.

• A estrutura é adequada para estações gerais de amarre de navios, posições de orientação de cordas de guincho e projetos de substituição de estaleiros onde é necessária uma linha de pouso universal padrão.

• O acesso à inspecção, lubrificação e manutenção deve ser considerado durante o projecto do arranjo para manter os rolos a girar sem problemas durante o serviço.

• O tratamento de superfície pode ser adaptado às especificações de revestimento do estaleiro, incluindo primer de fábrica, revestimento superior marinho, acabamento galvanizado ou acabamento de aço inoxidável, quando especificado.

Atributos personalizados

• Padrão: JIS F 2026-1980 → utilizar quando o desenho ou a especificação do estaleiro exigir dimensões normalizadas japonesas.

• Tipo: Tipo A → quatro tubos de rolos universais com rolos horizontais, de acordo com a descrição do produto fornecida.

• Quantidade de rolos: 4 rolos → configuração universal padrão para posições de orientação de corda de amarre comuns.

• Disposição dos rolos: 2 rolos verticais + 2 horizontais → suporta a orientação da corda a partir de diferentes direcções do convés.

• Diâmetro nominal do rolo: 140 / 160 / 180 / 200 / 250 / 315 mm → selecionar pelo diâmetro da corda, espaço de instalação e desenho do recipiente.

• SWL: Para ser confirmada pelo desenho do projecto → a terminologia de carga deve ser confirmada antes da cotação e da produção.

• Material: aço C-Mn, aço leve ou aço inoxidável → o material final segue as especificações de compra e os requisitos de inspecção.

• Tipo de rolamento: embutidos, rolamentos ou rolamentos auto lubrificantes opcionais → devem ser confirmados de acordo com as preferências de manutenção e condições de serviço.

• Tratamento de superfície: Sa2,5 pulverização + primer de fábrica epóxi, polido, galvanizado ou revestimento personalizado → sistema final segue as especificações de pintura do recipiente.

• Requisitos de certificação: Disponível de acordo com os requisitos do projecto → o âmbito do certificado de classe está sujeito à ordem, ao plano de inspecção e ao procedimento de aprovação da classe.

Como funciona

Rope leaves winch or mooring position → Rope contacts horizontal or vertical roller according to lead angle → Rollers rotate to reduce sliding friction → Rope direction is guided across the deck arrangement → Load is transferred to the foundation and deck structure

Aplicações

Ship mooring system | Deck rope guiding | Berthing operation | Winch rope guiding | General cargo vessel | Bulk carrier | Container vessel | Tugboat | Workboat | Dredger | Crane ship | Piling boat | Shipyard repair project

Certificações e vantagens

Os certificados podem ser organizados de acordo com os requisitos do projecto, o âmbito de inspecção, a rastreabilidade dos materiais e o procedimento de aprovação da sociedade de classificação.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

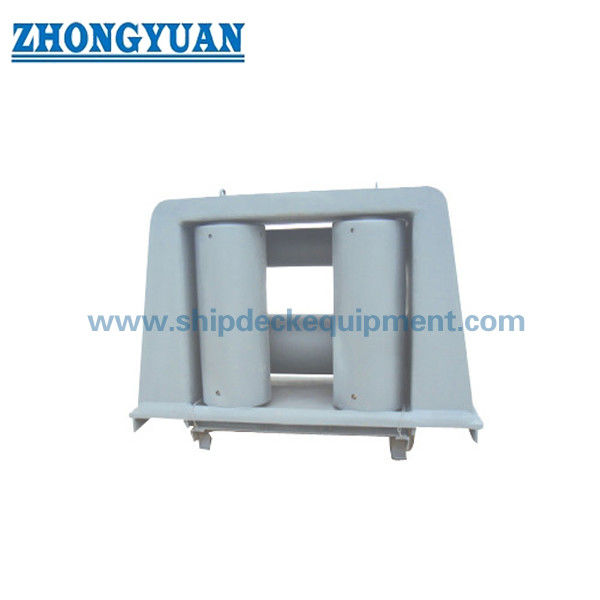

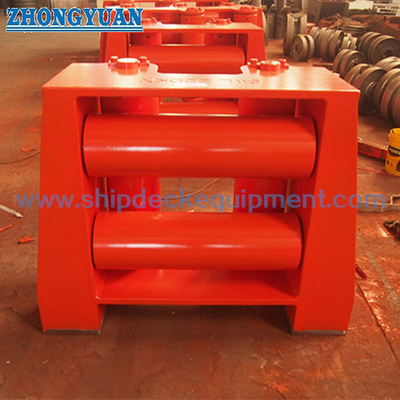

Desenho e Fotos

Perguntas frequentes

P1: O que faz uma 4 rollers Fairlead diferente de um 3 rollers Fairlead?

A: Uma linha de 4 rolos normalmente combina rolos verticais e horizontais, de modo que a corda recebe uma orientação mais completa do que uma disposição básica de 3 rolos.É adequado para posições comuns de ancoragem no convés, onde a corda pode se aproximar de direções diferentes.

Q2: Quando deve ser selecionado um tipo de rolos 4 em vez de 5, 7 ou 9 rolos?

A2: Selecionar o tipo de rolos 4 quando o navio necessitar de uma linha de condução universal padrão, comum e de custo controlado para orientação de corda de amarre de rotina.A gama de ângulos de condução ou a disposição do recipiente exigem um arranjo de orientação de vários rolos mais complexo.

P3: A SWL pode ser fixada a partir desta mesa?

A: Não. A tabela fornecida indica as dimensões, o diâmetro da corda de fio de referência, o tamanho da abertura e o peso.Requisito de fator de segurança e classe antes da cotação ou produção.
