Lâmina de rolamento horizontal do meio do convés para amarração de navios CB/T 435-2005 Tipo B

Guia de rolete horizontal para convés intermediário para amarração de navios | Tipo B CB/T 435-2005

Visão Geral do Produto

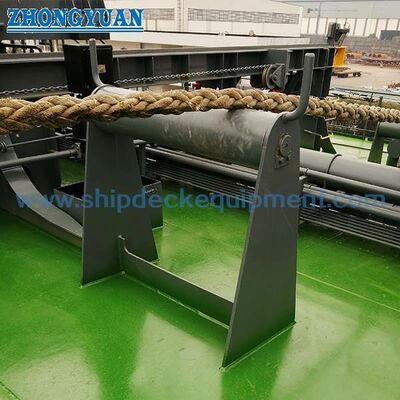

O guia de rolete horizontal interno montado no convés CB/T 435 Tipo B é instalado na área do convés intermediário, entre o guia de rolete lateral do navio e o guincho de amarração intermediário. Sua função principal é atuar como um ponto de suporte intermediário para um longo percurso de cabo de amarração, especialmente quando o guincho está localizado longe do lado do navio e tubulações, conexões ou membros estruturais do convés estão localizados entre o guincho e o guia de rolete lateral do navio.

Ao contrário do Tipo A, que é arranjado no lado do navio e usado em conjunto com um guia de rolete lateral do navio, o Tipo B é um rolete de suporte interno montado no convés. Ele ajuda a evitar que o cabo de amarração caia sobre o convés, auxilia o cabo a cruzar obstáculos do convés e pode ajustar o percurso do cabo na direção vertical. O arranjo do rolamento inclui uma ranhura de óleo lubrificante para rotação suave. Quando a altura do guia de rolete excede 700 mm, reforço inferior transversal e reforço de suporte podem ser arranjados para melhorar a estabilidade; os detalhes finais de reforço devem ser confirmados de acordo com o arranjo do convés da embarcação e o desenho do projeto.

Especificações Rápidas

• Tipo de produto: Guia de rolete horizontal interno de convés intermediário → ponto de suporte intermediário entre o guia de rolete lateral do navio e o guincho de amarração intermediário.
• Padrão e tipo: CB/T 435-2005 Tipo B → arranjo interno montado no convés, diferente do arranjo lateral do navio Tipo A.
• Diâmetro nominal do rolete: 200 mm e 250 mm → dois tamanhos de rolete padrão para diferentes cargas de amarração e arranjos de percurso do cabo.
• Valores da tabela SWL fornecidos: 100 kN e 210 kN → a seleção deve ser verificada com o arranjo de amarração da embarcação, ângulo do percurso do cabo, estrutura do convés e requisito de classe.
• Opções de comprimento: 600 / 800 / 1000 / 1200 mm na tabela fornecida → útil para combinar a distância do convés entre o guincho de amarração intermediário e o guia de rolete lateral do navio.
• Referência de peso típica: 123,5 kg e 197,5 kg → calculado com base em L = 800 mm e H = 1200 mm de acordo com a nota fornecida.
• Rotação do rolete: projeto de rolamento com ranhura de óleo lubrificante → ajuda a manter a rotação flexível e reduzir o atrito local do cabo durante a operação.
• Tratamento de superfície: jateamento Sa 2.5 + uma camada de primer de oficina epóxi como referência → tratamento de superfície galvanizado, polido ou personalizado pode ser discutido quando especificado.

Parâmetros Técnicos Principais

.

Guia de Seleção e Consulta

Passo 1: Confirme o guia de rolete horizontal interno montado no convés CB/T 435-2005 Tipo B e o diâmetro nominal do rolete de 200 mm ou 250 mm.

Passo 2: Confirme a posição do guincho de amarração intermediário, a posição do guia de rolete lateral do navio, a altura do percurso do cabo e se o guia de rolete Tipo B é necessário como ponto de suporte intermediário do cabo.

Passo 3: Confirme a opção L, a altura de instalação necessária H, o espaço disponível no convés intermediário, tubulações / conexões / estruturas de convés próximas e se a altura acima de 700 mm requer reforço inferior transversal e de suporte.

Passo 4: Confirme o tipo de cabo, diâmetro do cabo, base da carga de amarração, verificação SWL necessária e requisito da sociedade classificadora antes da cotação.

Passo 5: Confirme o requisito de material: aço C-Mn, aço doce, aço inoxidável ou outro material especificado pelo projeto.

Passo 6: Confirme o tratamento de superfície, quantidade, destino de entrega, tempo de entrega necessário, desenho de instalação e fotos de referência, se disponíveis.

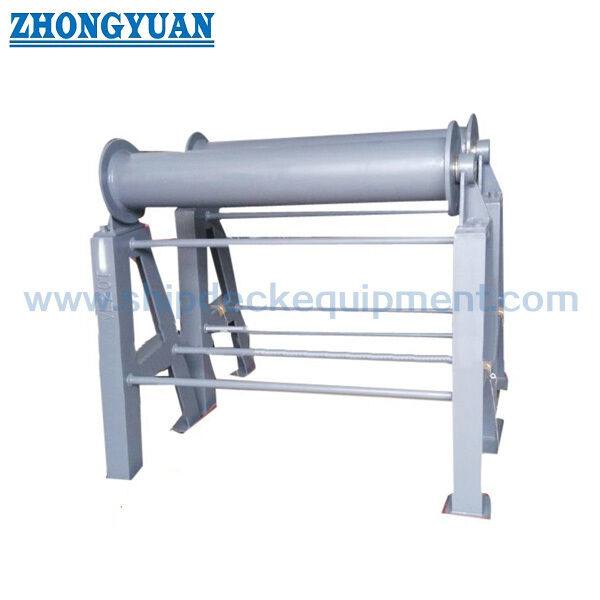

Estrutura

Base montada no convés intermediário | Rolete horizontal interno | Arranjo do eixo do rolete e rolamento | Ranhura de óleo lubrificante | Barra L da estrutura | Reforço inferior transversal quando necessário | Reforço de suporte quando a altura excede 700 mm | Primer de oficina ou tratamento de superfície especificado

Suporte de Cabo de Amarração, Vantagens de Instalação e Engenharia

• A posição interna montada no convés Tipo B fornece um ponto de suporte intermediário do cabo entre o guincho de amarração intermediário e o guia de rolete lateral do navio.
• Ajuda a evitar que um longo vão de cabo de amarração caia sobre o convés e suporta o cabo quando ele precisa passar sobre tubulações do convés, peças de acabamento ou membros estruturais.
• O rolete horizontal pode corrigir o percurso do cabo na direção vertical antes que o cabo atinja o guia de rolete lateral do navio e o arranjo do rolete externo.
• O projeto do rolamento com ranhura de óleo lubrificante suporta rotação flexível e ajuda a reduzir o atrito de deslizamento em cabos de PP e outros cabos de amarração.
• Para alturas de instalação acima de 700 mm, reforço inferior transversal e reforço de suporte podem ser arranjados para melhorar a estabilidade; o arranjo final deve corresponder à estrutura do convés da embarcação.
• A fundação do convés, detalhes de soldagem e reforço local devem ser verificados pelo estaleiro ou escritório de projeto de acordo com o caminho da carga de amarração e o requisito de aprovação do projeto.
• O Tipo B deve ser distinguido do Tipo A: o Tipo A é arranjado no lado do navio e usado em conjunto com o guia de rolete lateral do navio, enquanto o Tipo B é arranjado internamente como um ponto de suporte no convés.

Atributos Personalizados

• Padrão: CB/T 435-2005 → referência para dimensões e designação do guia de rolete horizontal interno de convés intermediário Tipo B.
• Tipo: Tipo B interno montado no convés → usado como ponto de suporte intermediário entre o guincho de amarração intermediário e o guia de rolete lateral do navio.
• Diâmetro Nominal do Rolete: 200 / 250 mm → selecionar de acordo com o desenho da embarcação, arranjo do cabo e base SWL necessária.
• SWL: 100 / 210 kN da tabela fornecida → não substitui o requisito de verificação de carga do projeto ou aprovação de classe.
• Comprimento: opções de 600 / 800 / 1000 / 1200 mm → selecionar de acordo com o layout do convés intermediário e a distância do percurso do cabo entre o guincho e o guia de rolete lateral.
• Material: aço C-Mn, aço doce ou aço inoxidável → grau final e escopo do certificado a serem confirmados pelo requisito do pedido.
• Tratamento de Superfície: jateamento Sa 2.5 + uma camada de primer de oficina epóxi como referência → acabamento galvanizado, polido ou personalizado disponível quando especificado.
• Reforço: reforço inferior transversal e de suporte quando a altura excede 700 mm → usado para melhorar a estabilidade para instalações mais altas.
• Requisito de Certificado: disponível de acordo com o requisito do projeto → escopo do certificado do fabricante, certificado de material ou certificado de classe deve ser confirmado antes da cotação.

Como Funciona

Cabo de amarração sai do guincho intermediário → guia de rolete horizontal interno Tipo B suporta o longo vão do cabo no convés → rotação do rolete guia o cabo e reduz o contato com o convés → cabo cruza tubulações ou estruturas do convés quando necessário → cabo continua em direção ao guia de rolete lateral do navio e percurso externo

Aplicações

Postos de amarração no convés intermediário | Percurso do cabo entre o guincho de amarração intermediário e o guia de rolete lateral do navio | Arranjos de longo vão de cabo não suportado | Convés com tubulações ou obstáculos de acabamento | Correção do ângulo vertical do cabo | Sistemas de amarração com cabo de PP | Navios de carga | Petroleiros | Graneleiros | Navios porta-contêineres | Projetos de novas construções e substituição

Certificações e Vantagens

Certificados podem ser providenciados de acordo com o requisito do projeto, escopo de inspeção, rastreabilidade de material e procedimento de aprovação da sociedade classificadora.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificado de Teste do Fabricante.

Desenho e Fotos

FAQ

Q1: Qual é a função do guia de rolete horizontal CB/T 435 Tipo B?

A1: O Tipo B é instalado internamente no convés intermediário como um ponto de suporte intermediário entre o guincho de amarração intermediário e o guia de rolete lateral do navio. Ele suporta um longo percurso de cabo, ajuda a manter o cabo fora do convés e auxilia o cabo a cruzar tubulações ou estruturas do convés.

Q2: O SWL fornecido pode ser usado diretamente para todas as embarcações?

A2: Não. A tabela fornecida fornece valores SWL para os tamanhos padrão, mas a seleção final ainda deve ser verificada com o arranjo de amarração da embarcação, ângulo do percurso do cabo, reforço do convés, detalhes de soldagem e requisito de aprovação de classe.

Q3: Qual é a diferença entre o Tipo A e o Tipo B nesta aplicação?

A3: O Tipo A é arranjado no lado do navio e usado em conjunto com o guia de rolete lateral do navio. O Tipo B é instalado internamente no convés intermediário e funciona como um rolete de suporte entre o guia de rolete lateral e o guincho de amarração intermediário.
