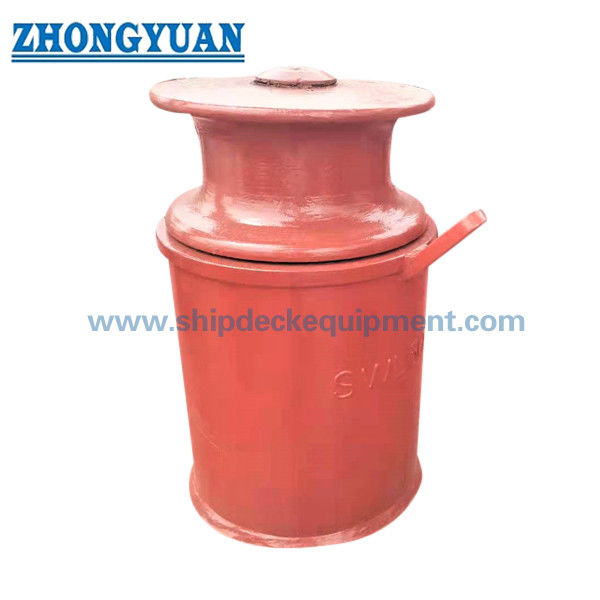

DIN 81907 Forma A Pedestal Roller Fairlead

Visão geral do produto

The DIN 81907 Form A pedestal roller fairlead is a single-roller rope leading device used on ship mooring stations where the mooring line needs to change direction through a free-rotating vertical rollerO formulário A utiliza uma disposição de pedestal cilíndrico e é normalmente instalado no convés interior ou na área de atracagem do convés de acordo com o desenho da corda do navio, o reforço do convés, os detalhes da solda,e altura de trabalho necessária.

Esta página concentra-se no formulário A com o rolo do tipo DIN 81906 e a faixa SWL fornecida de 10 kN a 320 kN. A interface de lubrificação do arbusto e do eixo em bronze é um ponto de projeto importante:acesso adequado à graxa, ajuste do eixo, espaço livre da caixa e acesso de manutenção ajudam o rolo a girar sem problemas, reduzem o atrito deslizante e limitam o desgaste desnecessário das cordas de amarração.Ensaios não destrutivos, e os ensaios de tração podem ser organizados de acordo com a qualidade do material, o escopo da encomenda e os requisitos de inspeção da classe ou do projeto.

Especificações rápidas

• Tipo de produto: DIN 81907 Formulário A pedestal rolante → guia de rolante vertical único para controlo da direção da corda de atracamento dos navios.
• Referência padrão: DIN 81907:1997-12 com rolo DIN 81906 → utilizado quando o desenho do navio ou do estaleiro especifica o arranjo padrão alemão do pedestal de linha de chegada.
• Forma: Pedestal cilíndrico da forma A → diferente do pedestal cônico da forma B e deve ser confirmado antes da cotação.
• Intervalo de SWL a partir da tabela fornecida: 10 a 320 kN → utilizado para a selecção do fairlead de amarração; não deve ser considerado como capacidade de elevação.
• Opções de altura do pedestal da forma A: 200 a 800 mm para números nominais menores e 200 a 600 mm para os números nominais 20 e 32 → úteis para combinar a altura do cabo e o layout do convés.
• Intervalo de diâmetro do rolo: 160 a 560 mm de referência → tamanho final do rolo segue o número nominal, SWL, disposição da corda e desenho do projeto.
• Foco de lubrificação: projeto de lubrificação de arbusto e eixo em bronze → suporta rotação flexível do rolo e reduz o desgaste da corda causado pelo contato deslizante.
• Capacidade de inspecção: controlo da qualidade da fundição, TDN e ensaios de tração disponíveis de acordo com os requisitos do projecto → o âmbito de inspecção deve ser confirmado antes da produção.

Parâmetros técnicos principais

Guia de selecção e consulta

• Passo 1: Confirmar a norma e o formulário exigidos: DIN 81907 Forma A pedestal cilíndrico de rolos de linha de frente, não Forma B pedestal cônico.
• Passo 2: Selecionar o número nominal e a SWL de acordo com a disposição de amarre, a direção do cabo, o desenho do navio e a base de carga de trabalho necessária.
• Passo 3: Confirmar a altura h do pedestal do formulário A, a dimensão f global, a posição de instalação do convés, a altura disponível do cabo e a distância do convés circundante.
• Passo 4: Confirme o rolo, o arbusto de bronze, o eixo, o ponto de lubrificação, o acesso à graxa e o espaço de manutenção para que o rolo possa girar sem problemas no serviço.
• Passo 5: Confirmar a qualidade do material, o âmbito de inspecção da fundição, o método NDT, os requisitos do ensaio de tração, o tratamento de superfície e os requisitos da sociedade de classificação antes da cotação.
• Etapa 6: Indicar a quantidade, o tipo de recipiente de aplicação, o desenho de instalação, a foto de referência, se disponível, o destino da entrega e o prazo de entrega exigido.

Estrutura

DIN 81906 type single roller | Cast steel roller body | Bronze bush and shaft interface | Lubrication / grease access design | Cylindrical pedestal tube | Welded deck base | Smooth rope-contact surface | Shop primer or specified surface treatment

Vantagens da lubrificação, fundição e engenharia

• A interface de bronze entre o arbusto e o eixo é projetada para uma rotação de baixo atrito quando lubrificada corretamente,ajudando o rolo a girar com a linha de amarração em vez de forçar a corda a deslizar sobre uma superfície fixa.
• O acesso à graxa e a franja de manutenção devem ser verificados durante a selecção, especialmente quando a altura do pedestal ou o equipamento do convés circundante possam limitar o acesso ao serviço.
• As superfícies lisas de rolos de aço fundido reduzem o contato local acentuado com a corda.
• A prática de fundição controlada, a inspeção dimensional e o revestimento da superfície ajudam a manter a redondeza do rolo, o alinhamento do eixo e a qualidade da superfície de contato da corda.
• A NDT, como MT, PT, UT ou outros métodos de inspeção, pode ser organizada quando exigida pelo grau do material, especificação do comprador ou escopo da classe de testemunha.
• Os ensaios de tração podem ser organizados para o material de fundição ou os cupões de ensaio relevantes, de acordo com o âmbito do pedido; o padrão de ensaio e os critérios de aceitação exigidos devem ser confirmados antes da produção.
• A disposição do pedestal cilíndrico é adequada quando o desenho do navio especifica a DIN 81907 Formulário A e requer uma altura de rolamento vertical definida acima do convés.
• Os detalhes da soldagem do convés e o reforço devem ser verificados pelo estaleiro ou escritório de projeto, porque o pivô do pedestal transfere as forças de reação da linha de amarre para a estrutura local do convés.

Atributos personalizados

• Padrão: DIN 81907 Formulário A com rolos DIN 81906 → para utilização quando o desenho do estaleiro ou do navio especifica pedestais de base normalizados alemães.
• Tipo: Pedestal cilíndrico de forma A → adequado para projetos que exijam um suporte cilíndrico reto em vez de um pedestal cônico.
• Número nominal: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → selecionar de acordo com SWL, arranjo de corda e layout de amarração do navio.
• SWL: 10 a 320 kN a partir da tabela fornecida → base de seleção do fairlead de atracção apenas, não habilitação de elevação.
• Altura do pedestal: 200 / 400 / 600 / 800 mm para a maioria dos tamanhos do Formulário A e 200 / 400 / 600 mm para os números nominais 20 e 32 → correspondem à altura do cabo e à disposição do convés.
• Projeto de lubrificação: lubrificação do arbusto de bronze e do eixo → deve ser confirmado o acesso à graxa, a adequação do eixo, o espaço livre do arbusto e a condição de manutenção.
• Material: aço leve, aço C-Mn, aço inoxidável, aço fundido ou ferro fundido nodular → o grau e a norma exatos do material devem ser confirmados antes da produção.
• Tratamento de superfície: Sa 2.5 blasting + uma camada de primer de loja epóxi como referência → revestimento galvanizado, polido ou personalizado pode ser discutido quando especificado.
• Inspecção: Inspecção de fundição, TDN e ensaios de tração disponíveis de acordo com os requisitos do projecto → método de inspecção, critérios de aceitação e âmbito de testemunha devem ser acordados antes da encomenda.
• Requisito de certificado: Disponível de acordo com o escopo do pedido → certificado de classe, certificado de material, certificado do fabricante e inspeção de testemunha devem ser confirmados antes da cotação.

Como funciona

Mooring rope approaches the pedestal roller → Roller rotates around the lubricated bronze bush and shaft → Smooth roller surface guides the line direction → Rope sliding friction and local wear are reduced → Pedestal transfers reaction force to the welded deck structure

Aplicações

Navios oceânicos Navios interiores Navios de carga Navios-tanque Navios de carga Navios de contentores Remolcadores Navios de trabalho Estações de amarre em convés Projetos de construção e substituição

Certificações e vantagens

Os certificados podem ser organizados de acordo com os requisitos do projeto, o escopo da inspeção, a rastreabilidade do material e o procedimento de aprovação da sociedade de classe.

Certificação: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificado de ensaio do fabricante.

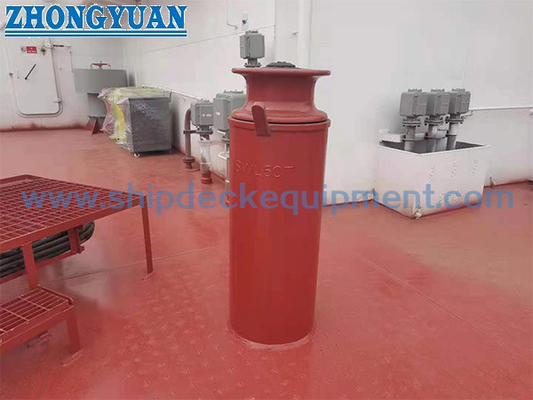

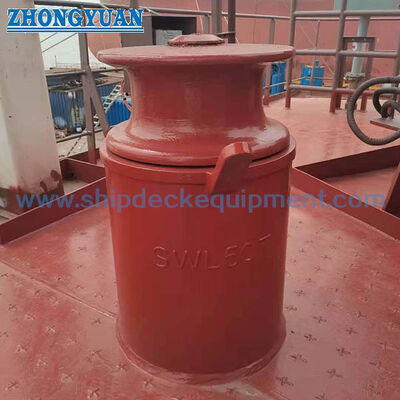

Desenho e Fotos

Perguntas frequentes

Q1: Como deve ser escolhido o tamanho correto do formulário DIN 81907 A?

A1: Selecionar o número nominal de acordo com a disposição de amarração do navio, SWL exigida, ângulo de condução da corda, altura do rolo, posição do convés e desenho do estaleiro.A tabela fornecida é a referência de selecção para a página webA aprovação do projecto deve seguir o desenho do navio e os requisitos da classe, quando aplicável.

P2: Por que o projeto de lubrificação do arbusto de bronze e do eixo é importante?

A: A linha de fixação deve guiar a corda de amarração através da rotação do rolo, não através de contato de deslizamento excessivo.e acesso de graxa ajudam o rolo a girar sem problemas e reduzir o desgaste desnecessário da superfície da corda.

P3: Podem ser fornecidos o NDT e os testes de tração com o produto?

R3: Sim, a TDN e os ensaios de tração podem ser organizados de acordo com os requisitos do projeto, a qualidade do material e o âmbito de inspecção.e tipo de certificado devem ser confirmados antes da produção.
